Úprava FT790

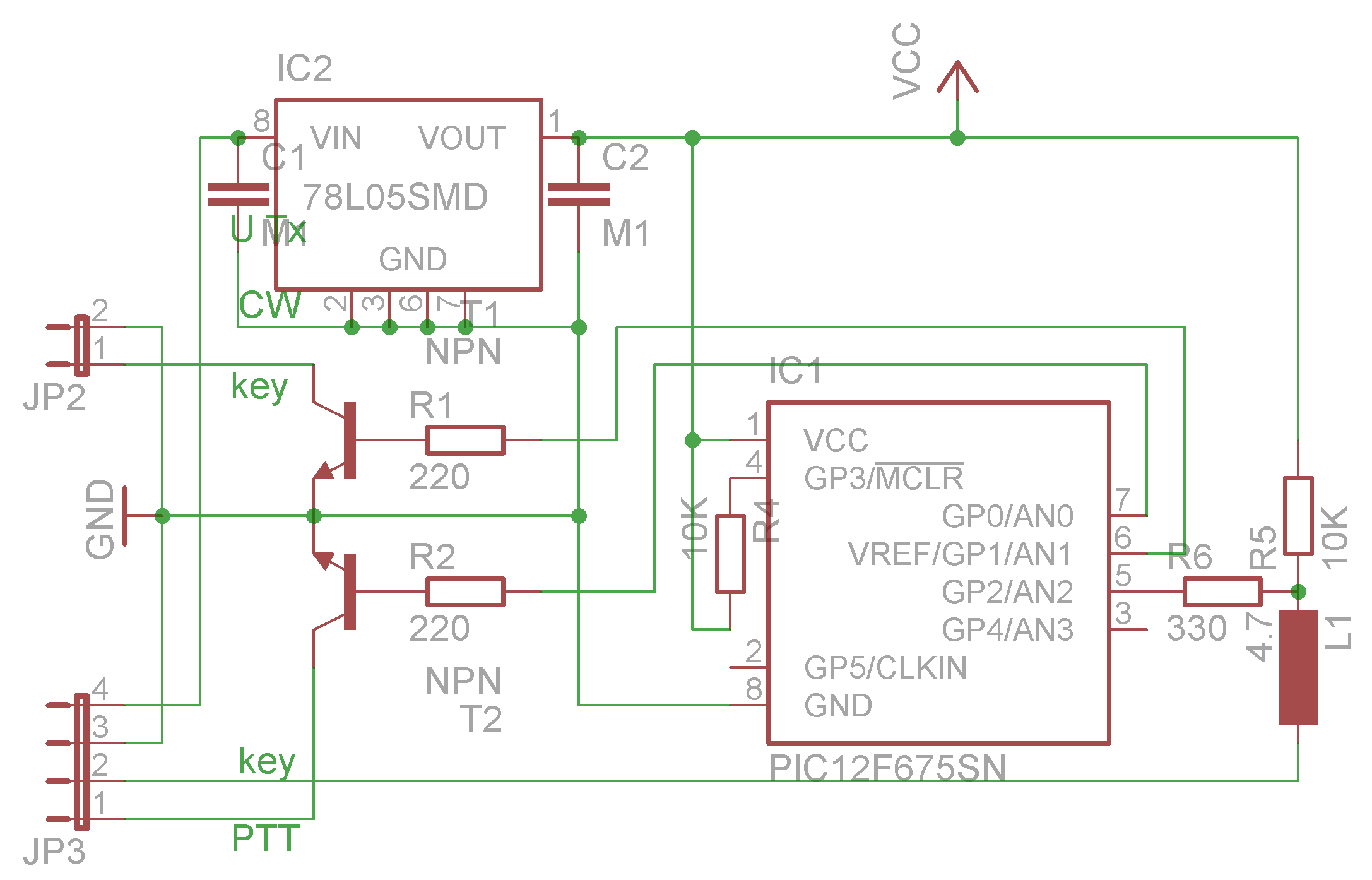

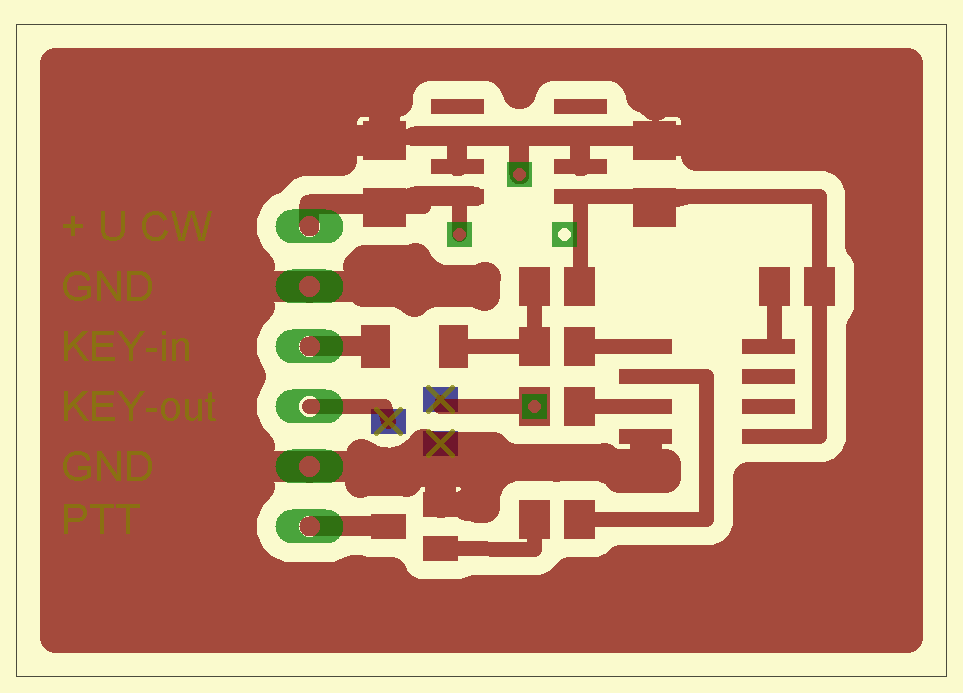

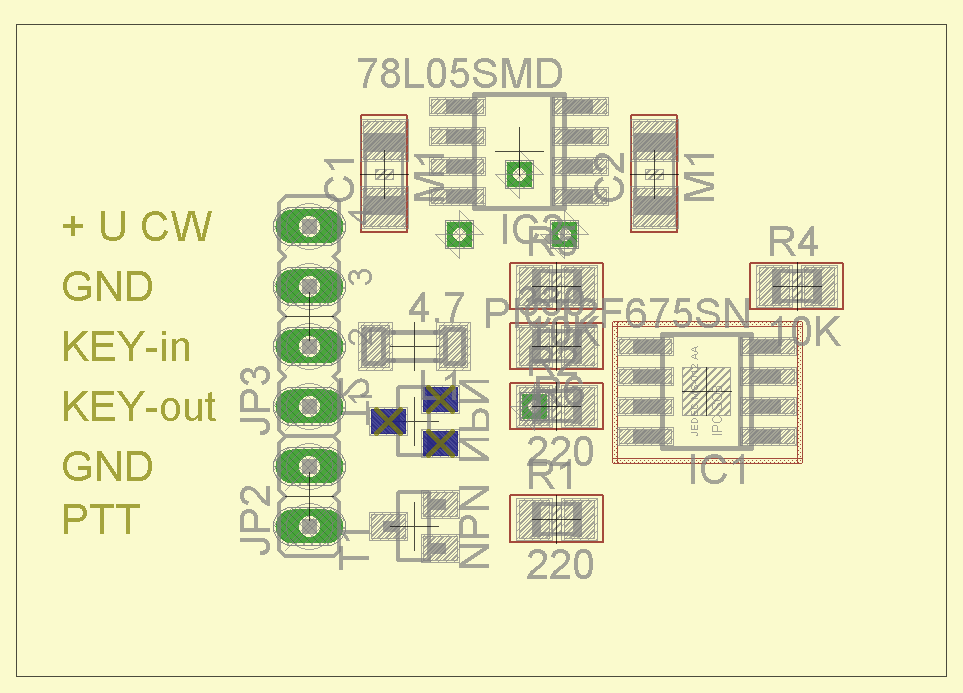

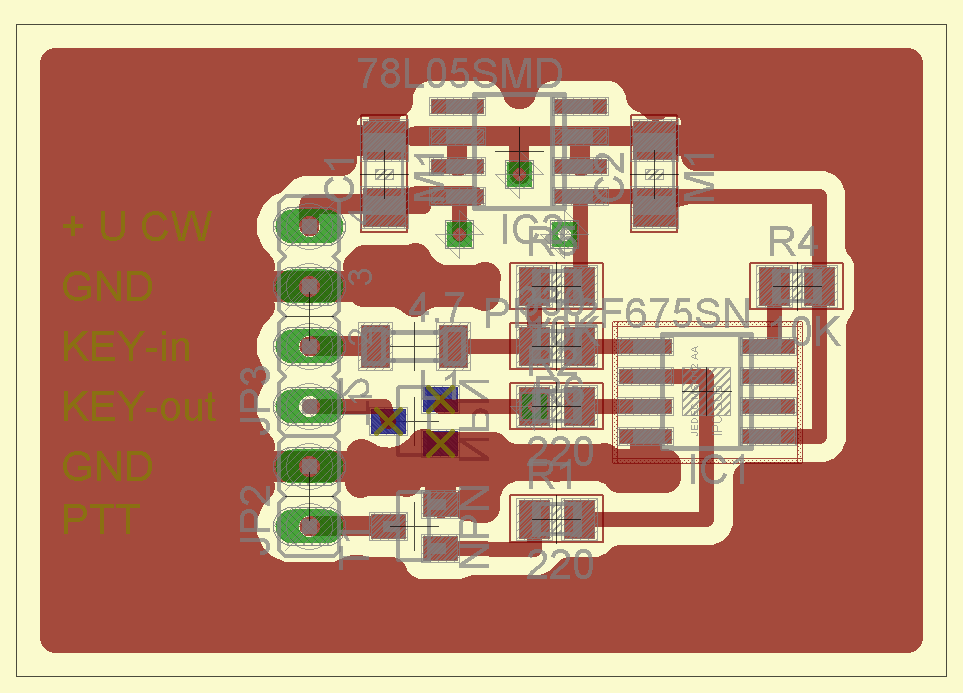

Vzhledem ke stáří FT790 chybělo automatické přepínání PTT. Přepínání které se mi osvědčilo u FT290 jsem trochu předělal na procesor 12F508 místo původního 10F202, který pomalu z nabídek mizí. Musel jsem tím pádem předělat spoj a mírně upravit program pro PIC. pojistky jsou všechny disable a oscilátor INT_RC.

program HEX

Zdroják ASM

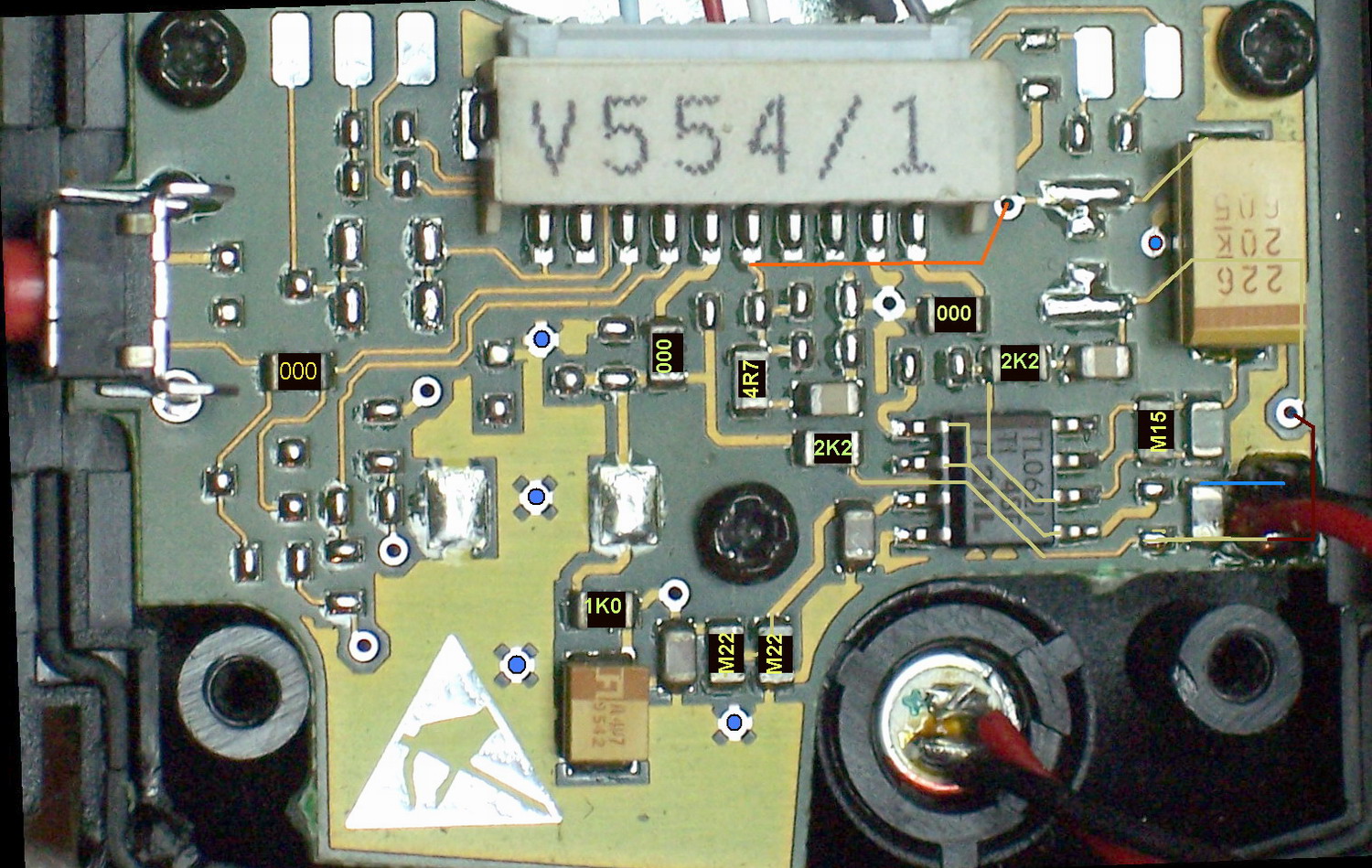

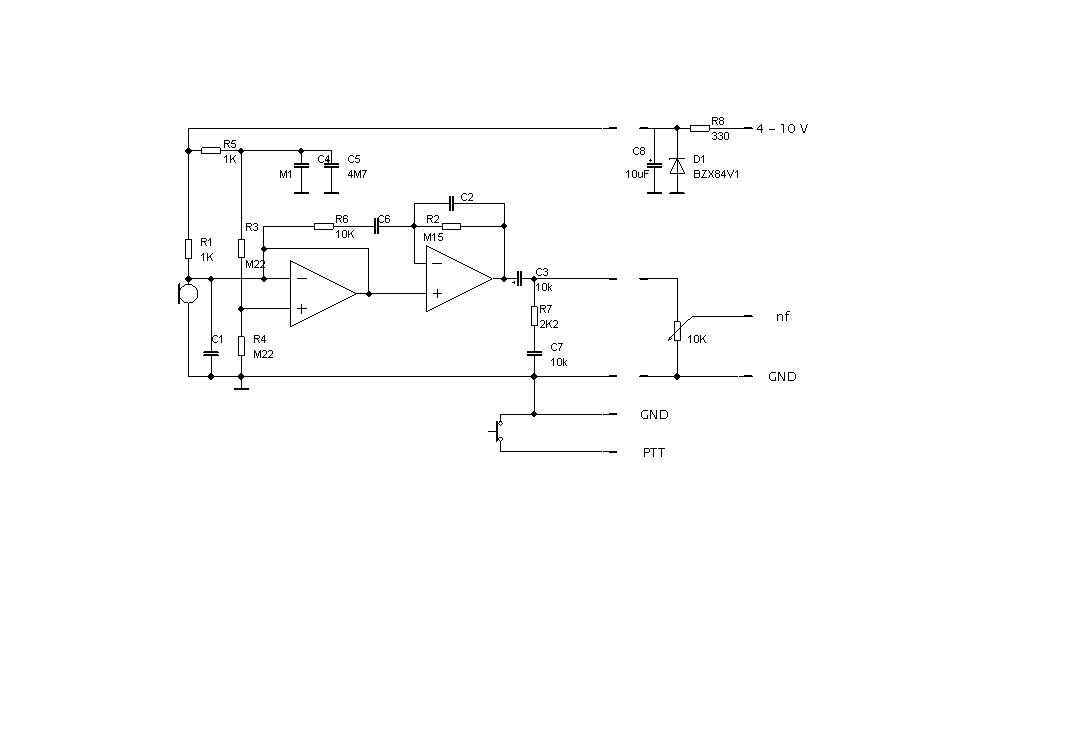

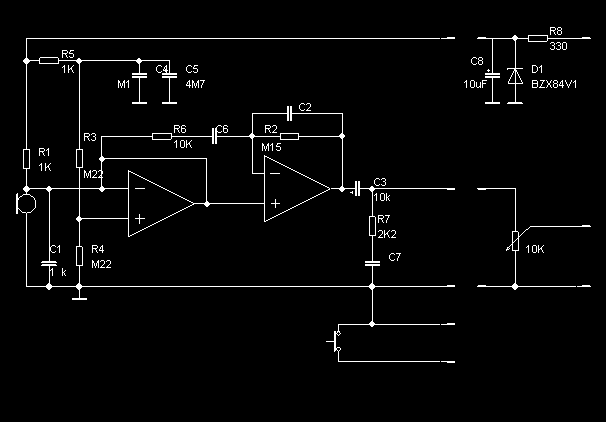

Podařilo se mi na EBAY koupit FT790. Bohužel byla bez mikrofonu a tak jsem si musel nějaký mikrofon sehnat. Na burze se mi podařilo koupit mikrofon od Matry. Je v něm zesilovač a tak velikost NF je značná. Namaloval jsem si schéma a potom doplnil stabilizací U na cca 4,2 V a regulaci výstupního signálu. Mikrofonní konektor jsem vyměnil za konektor 8 pin, tak aby to souhlasilo se všemi ostatními zařízeními které mám. Dají se potom mikrofony zaměňovat a nehrozí že bych zrovna ten správný zapomněl :)

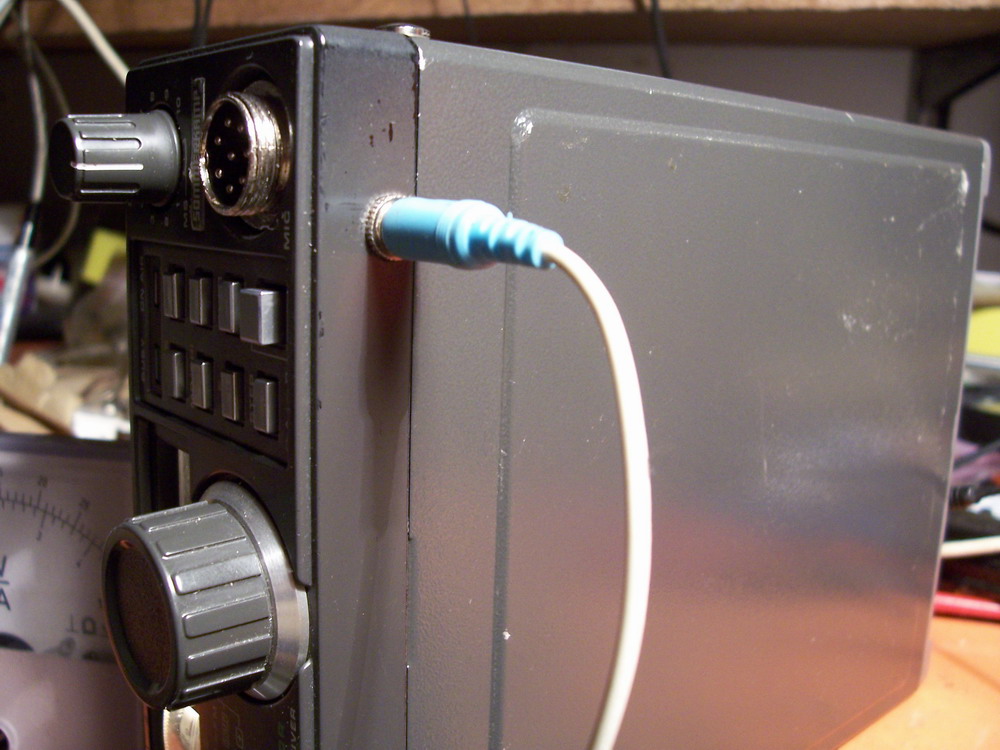

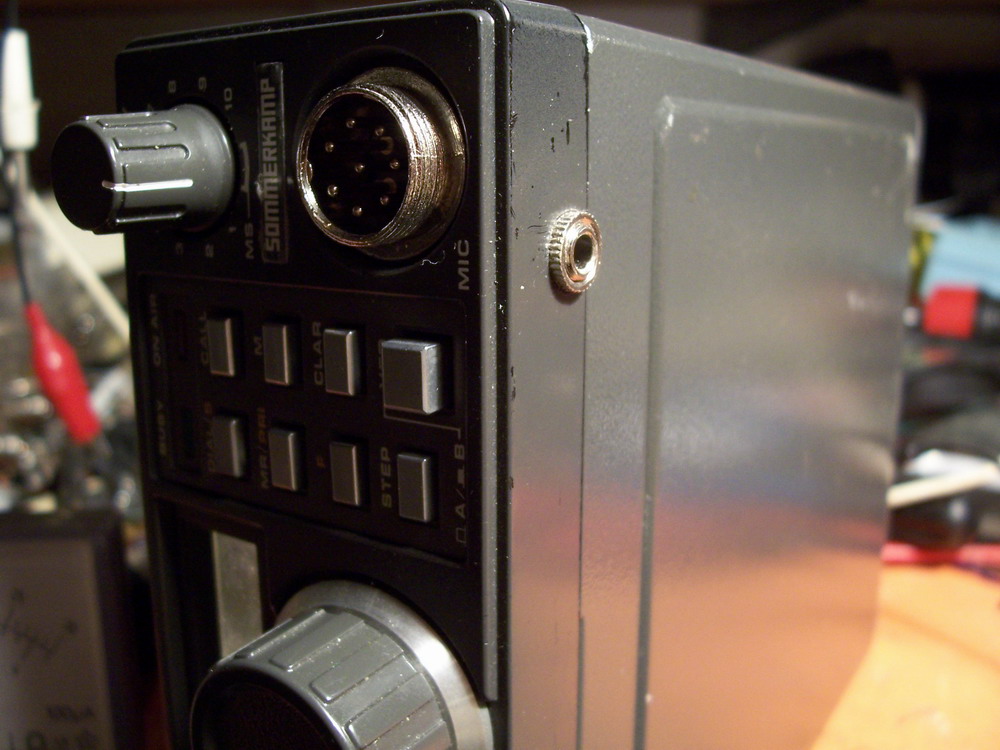

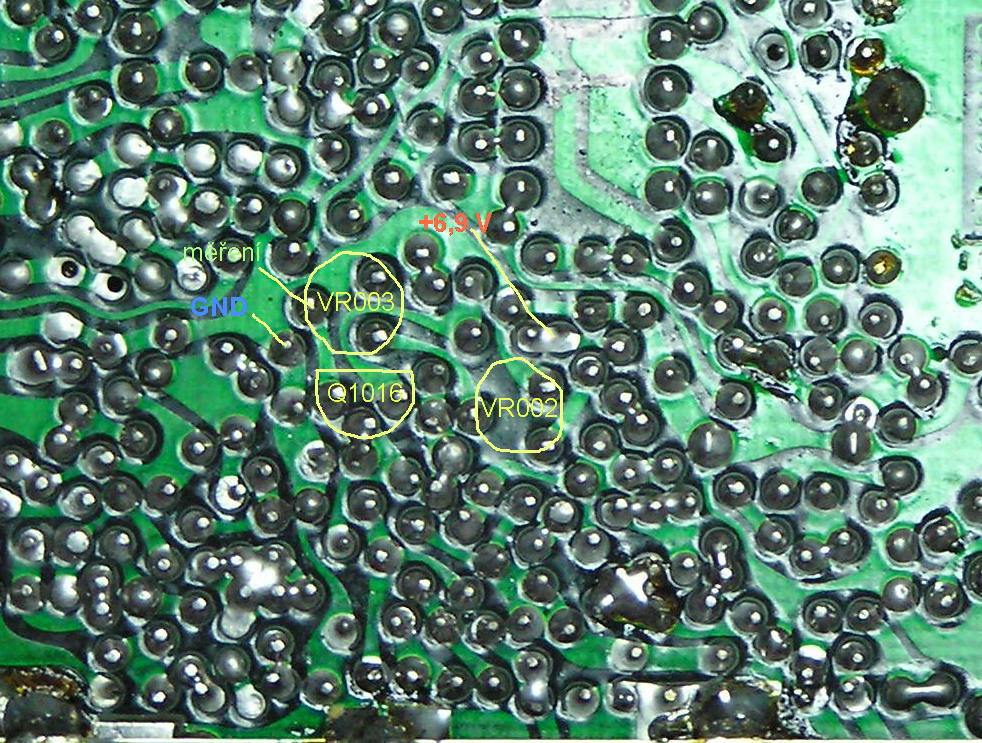

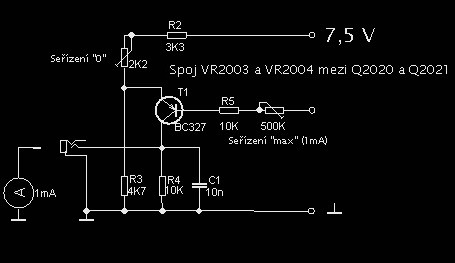

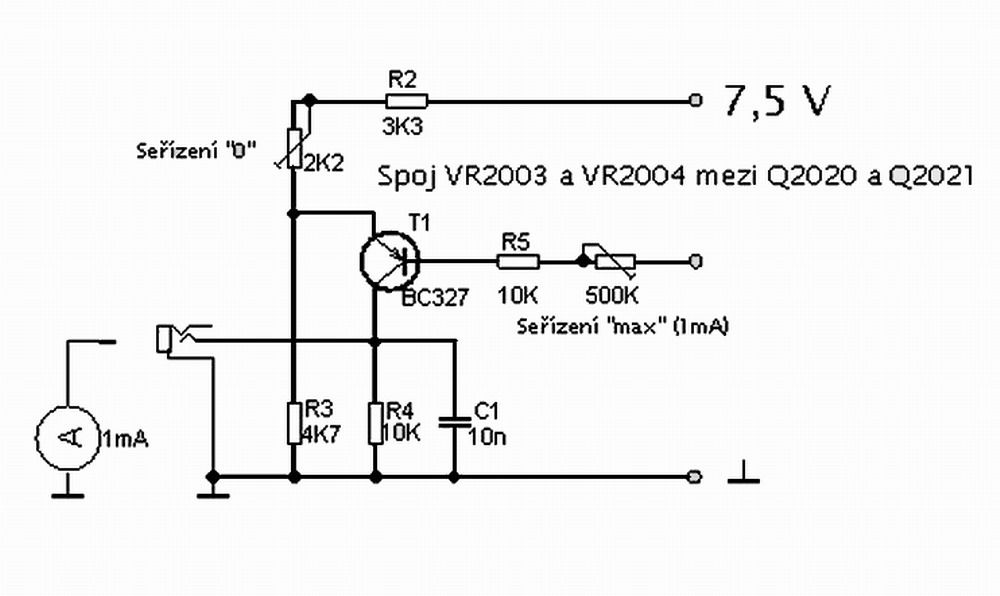

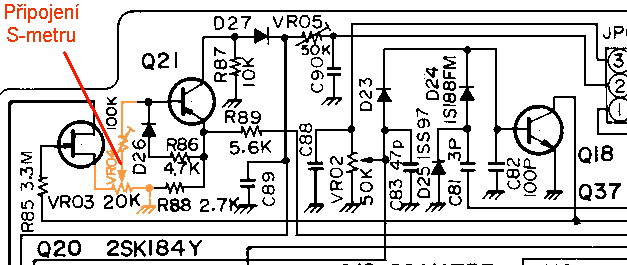

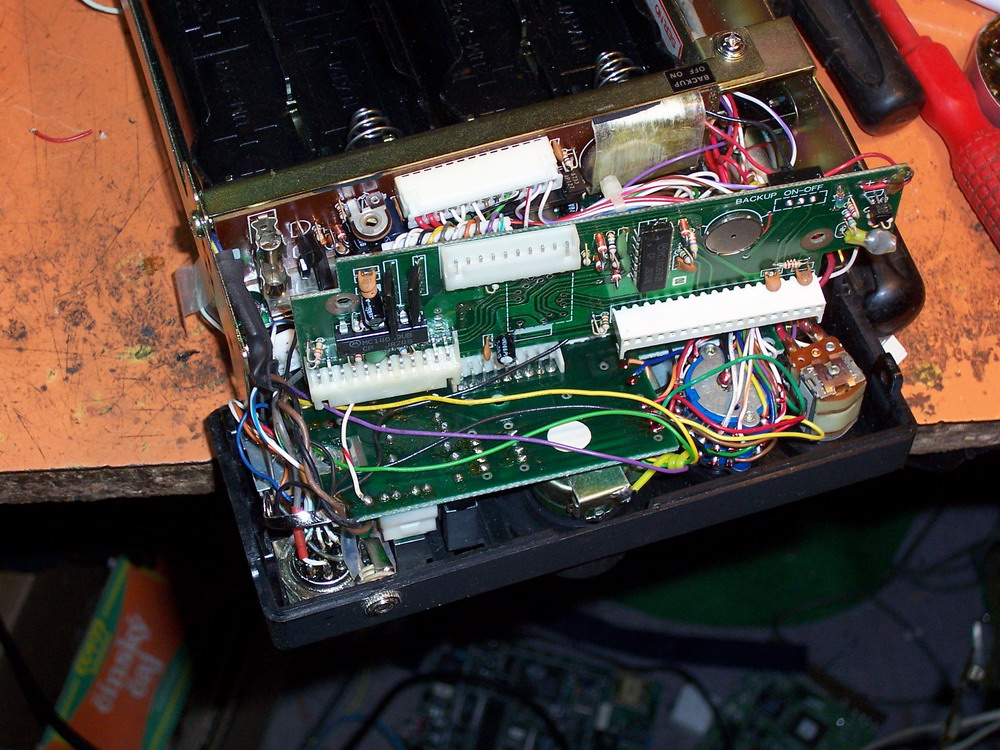

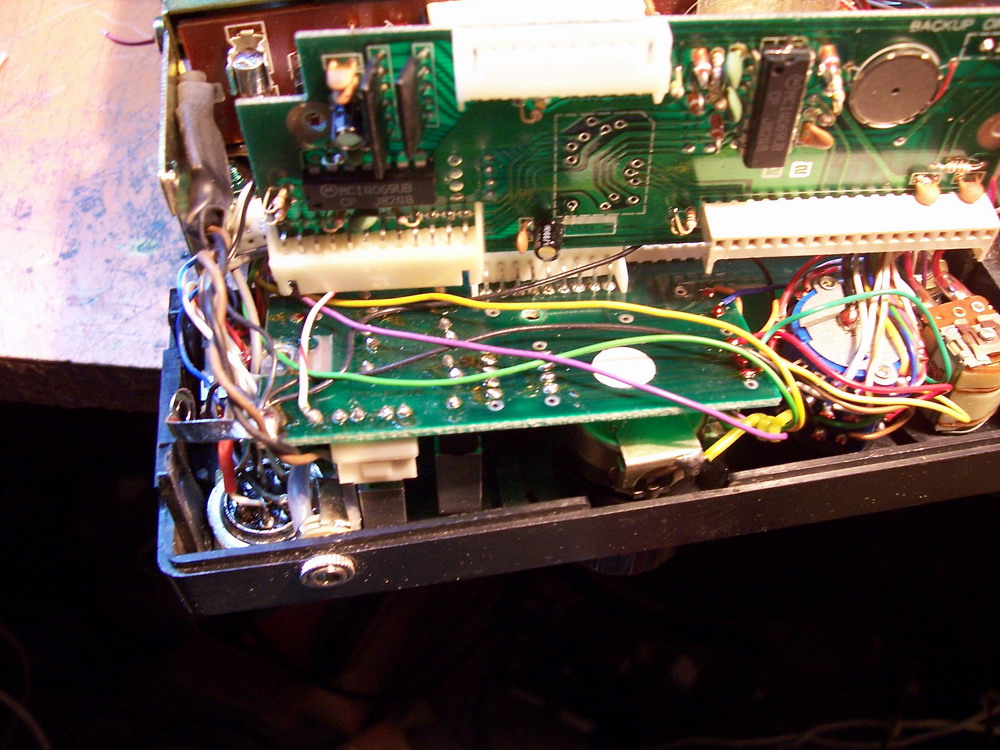

 Když už jsem FT790R rozebral, tak jsem se rozhodl, že ji doplním o připojení externího "S" metru, stejně jako FT290. Obvod "S" metru se skládá z tranzistoru Q2020 a Q2021. Mezi nimi jsou dva trimry VR2003, VR2004, kterými se nastavuje rozsah "S" metru Zapojení je podobné zapojení tranzistoru Q2021, jen jsem musel změnit hodnoty tak, aby výstup byl na plný rozsah 1 mA. Potom je možné použít externí měřidlo určené k FT897. Nejtěžší částí úpravy je zabudování konektoru na připojení "S"metru. Trocha místa těsně vedle mikrofonního konektoru přímo láká a umístění zespodu je stejné jako u již zmiňované FT897.
