Úprava FT290

Při používání provozu CW u FT290 (a i FT790) mi vadilo že před sepnutím  klíče se muselo zmačknout tlačítko PTT. Protože se mi uvolnilo trochu času, tak jsem naprogramoval PIC 10F202 aby splňoval požadavky sepnutí. PTT se musí sepnout přet sepnutím KEY a přitom nesmí zkrátit značku. Odpad PTT je potřeba pozdržet aby se TX nespínal v rytmu klíčování. TXdelay je volitelné 350 ms nebo 500 ms.

Do PICu 10F202 naprogramujeme .HEX soubor a k prohlédnutí je i soubor .ASM . Nejsem programátor a tak to moc nekritizujte :) Programování jsem dělal na dříve udělaném programátoru PicPar2 ke kterému jsem musel udělat redukci.

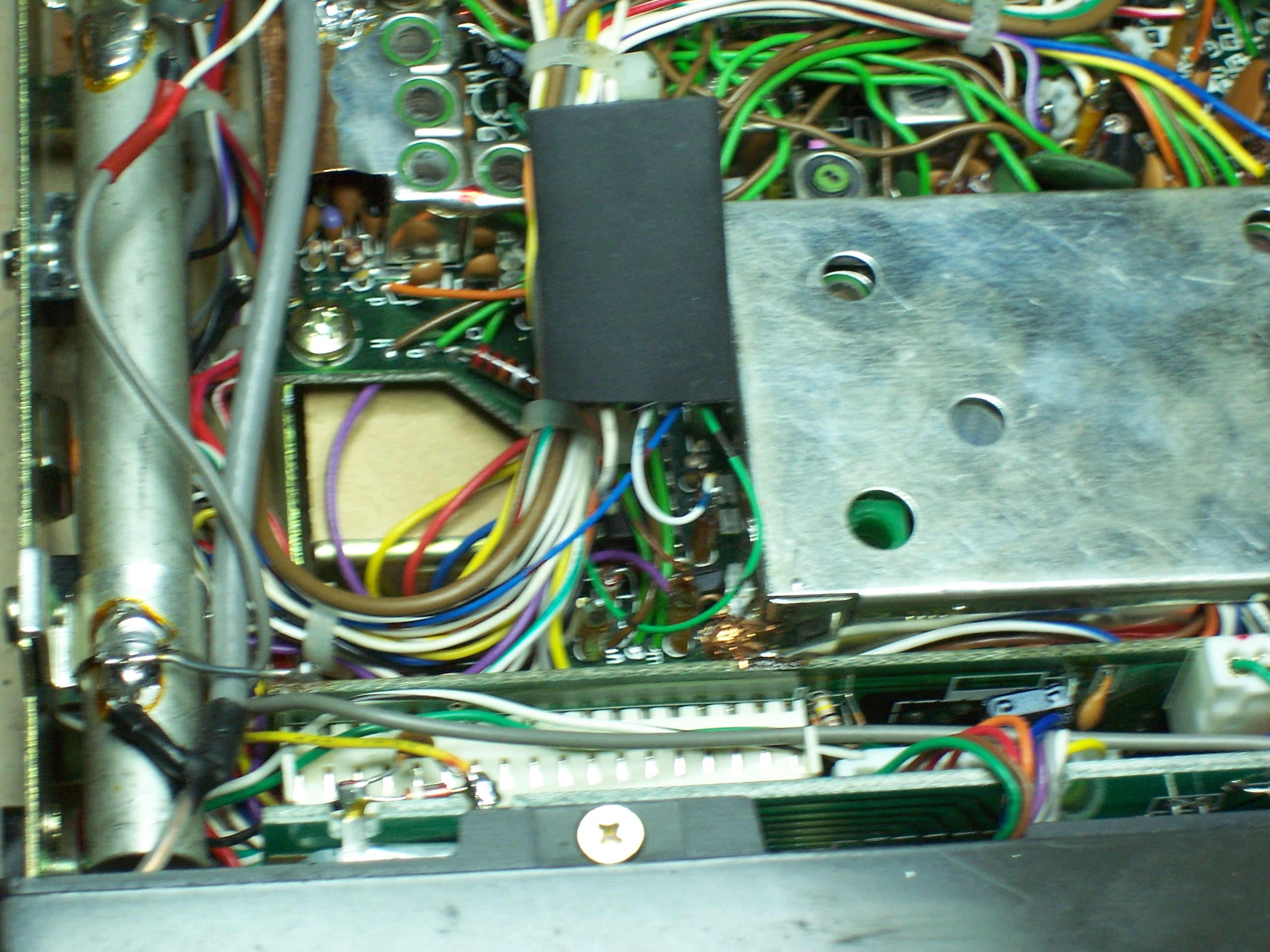

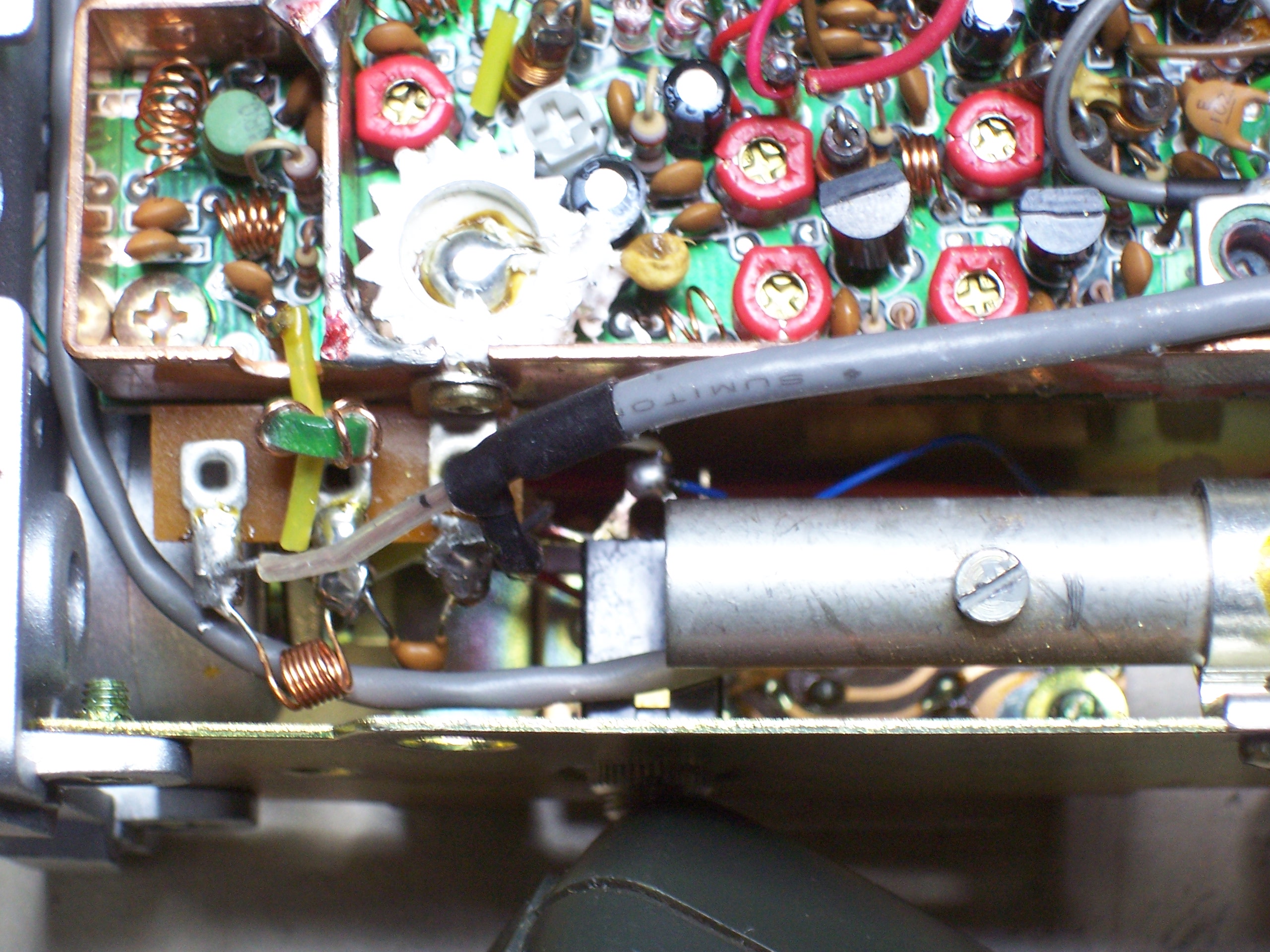

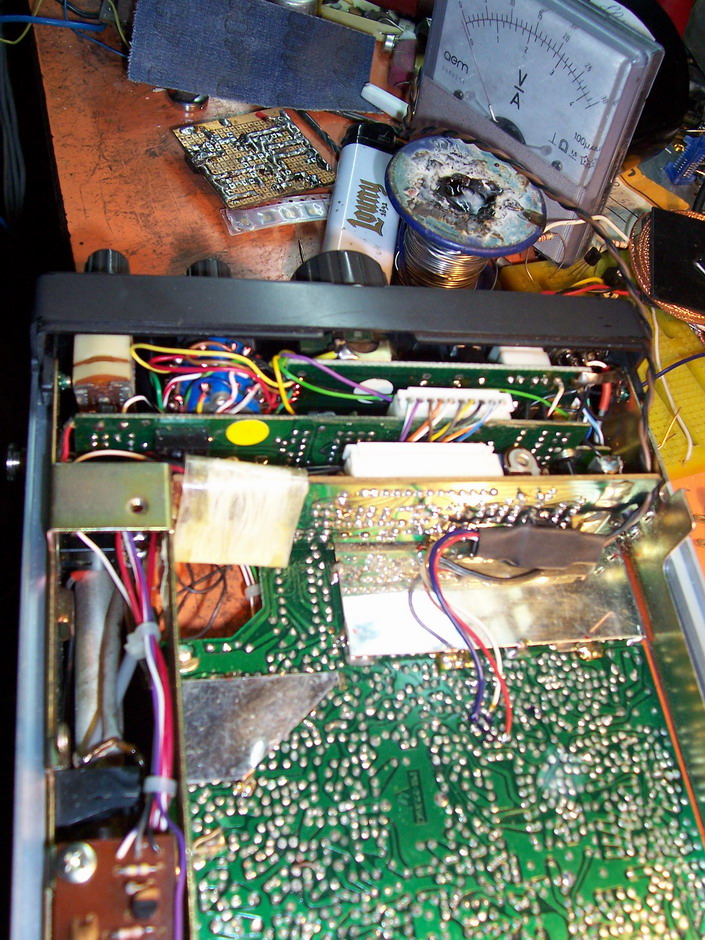

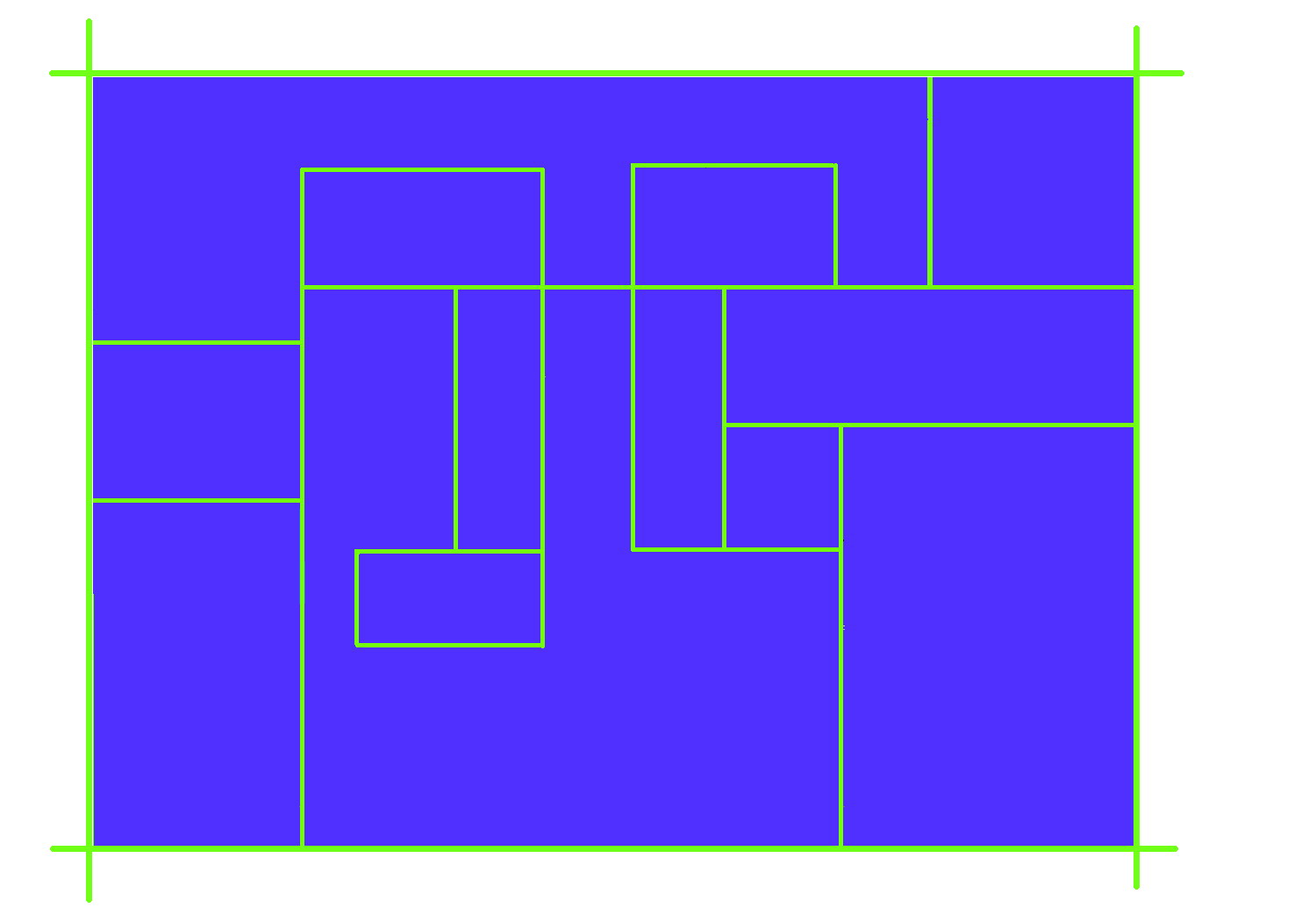

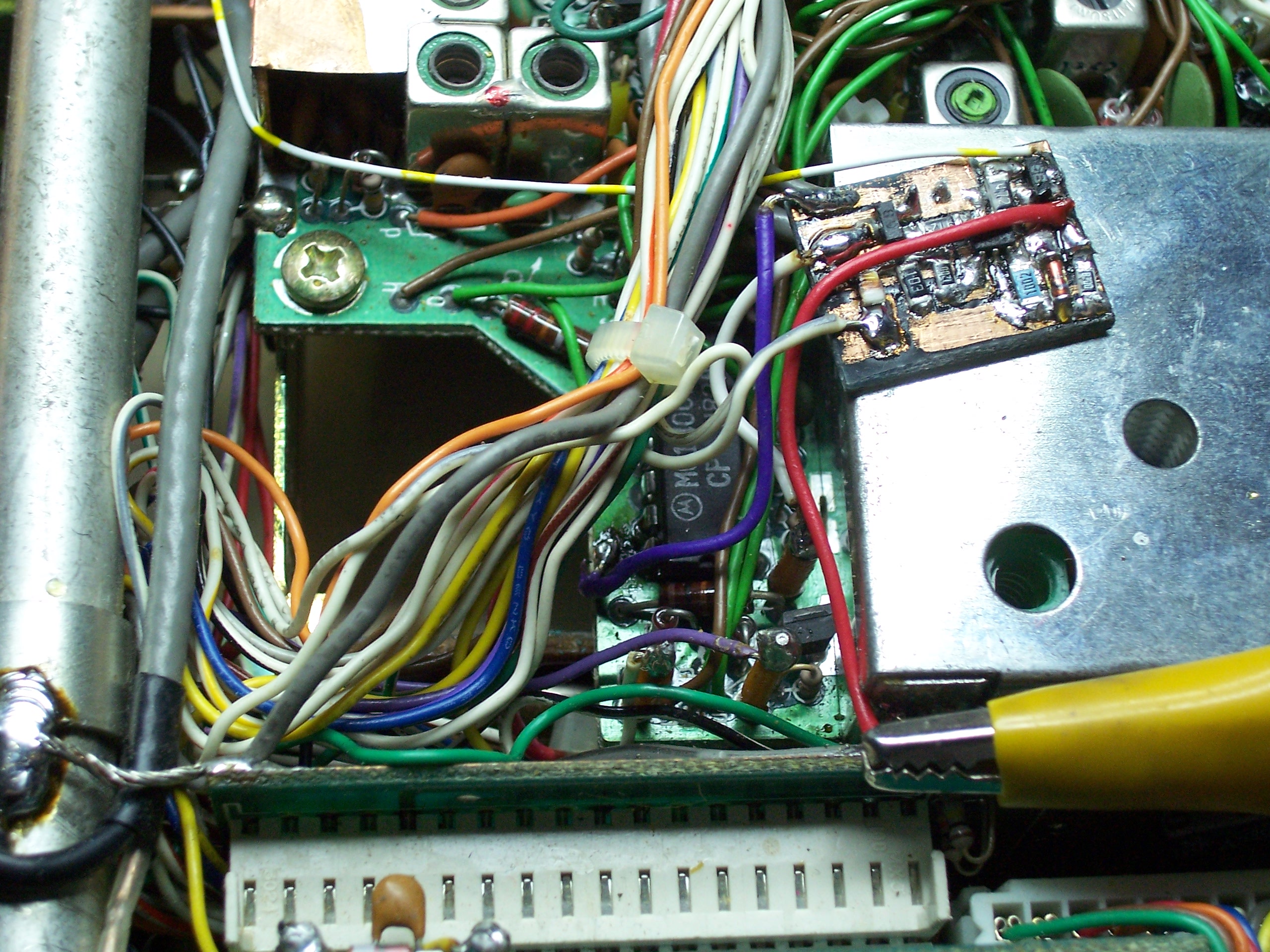

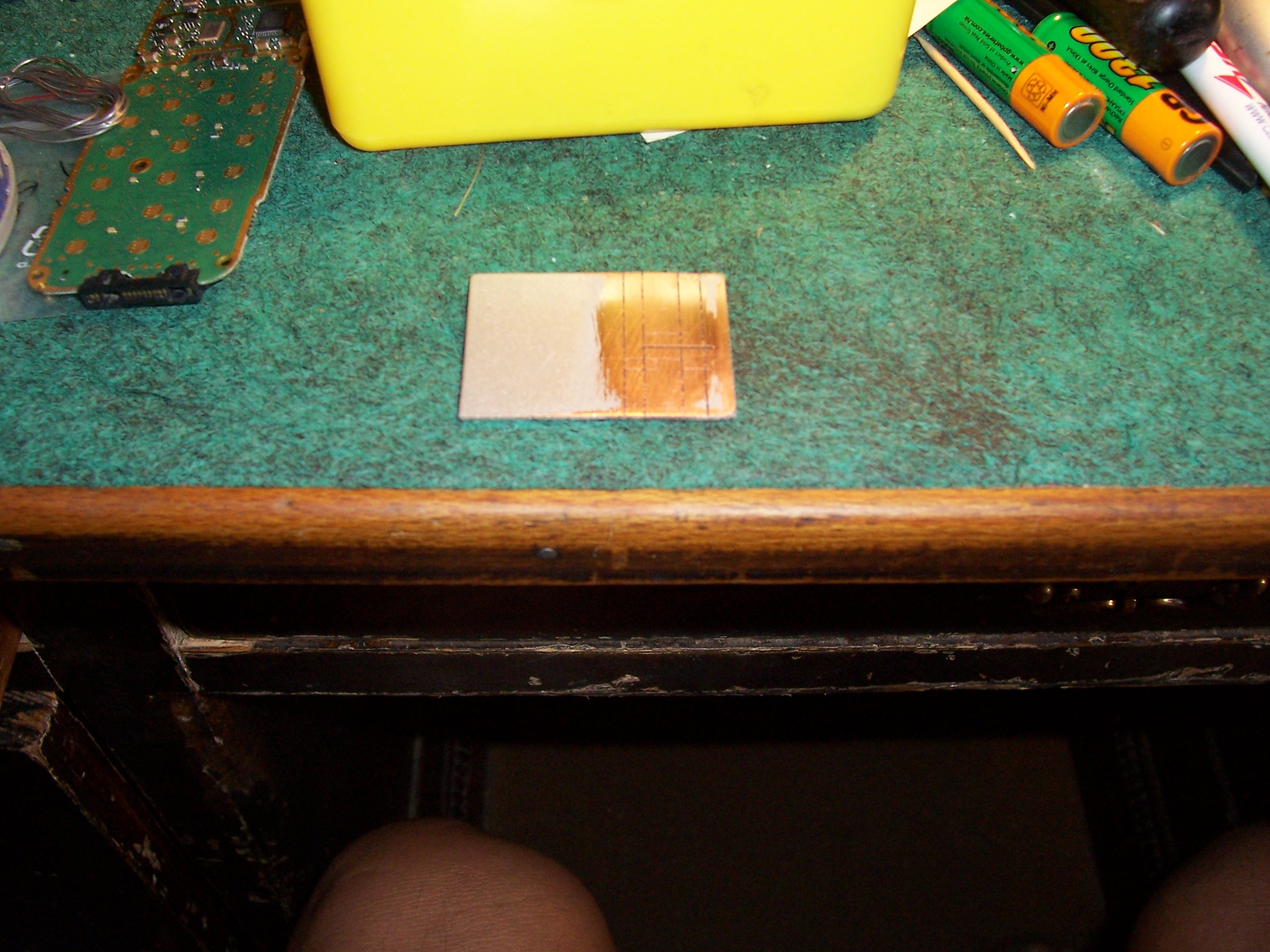

Instalace do FT290 je velmi jednoduchá. Napájení připojíme na piny podle obrázku. Přívod od konektoru CW KEY odpojíme a připojíme na přídavnou destičku. Napájení připojíme na pin Ucw - naměříme na něm při přepnutí na CW 6,9 V. Zem připojíme na plochu spoje, kterou trochu oškrábeme  a pocínujeme. Nejdelší spoj je k PTT. nenašel jsem nic blíž než konektor z boku. Veškeré úpravy děláme opatrně a při vypnutém napájení !

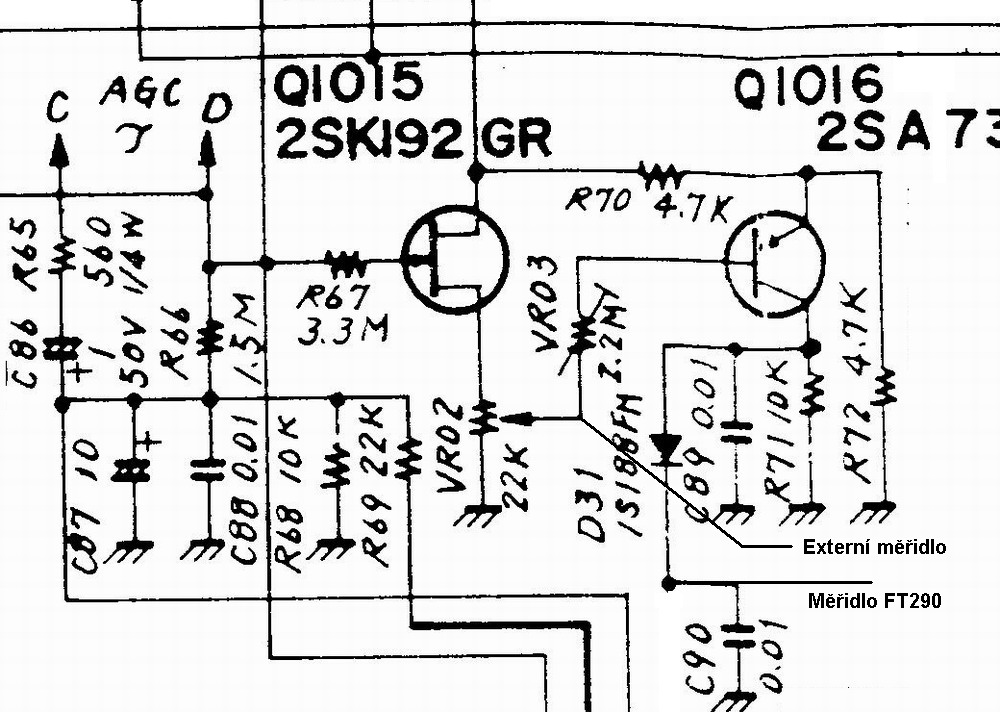

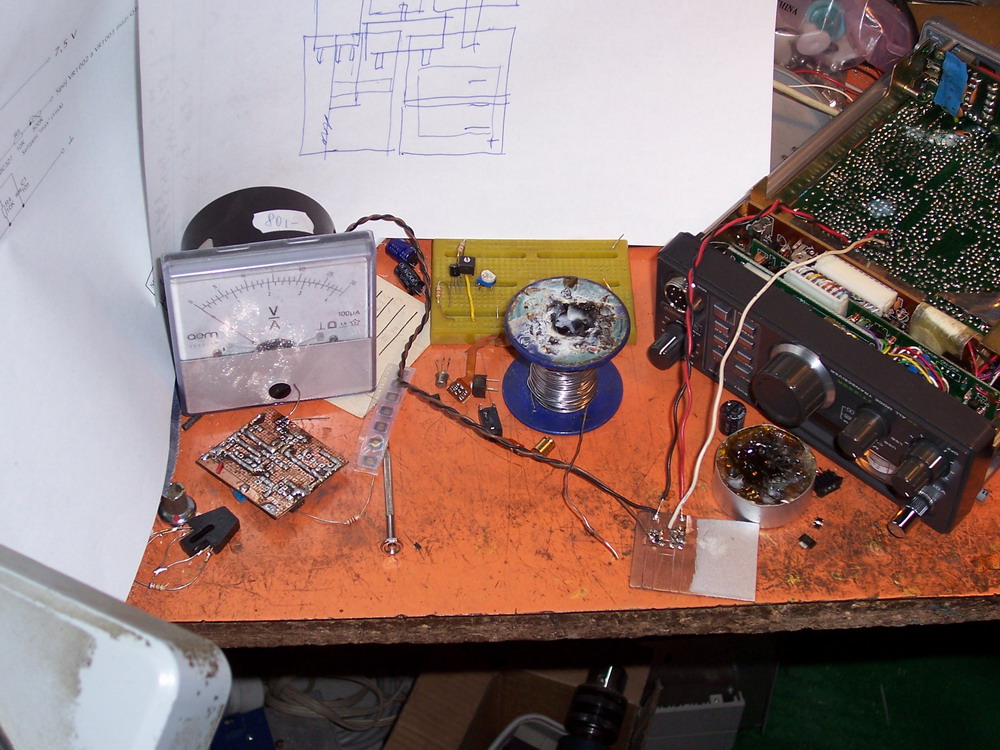

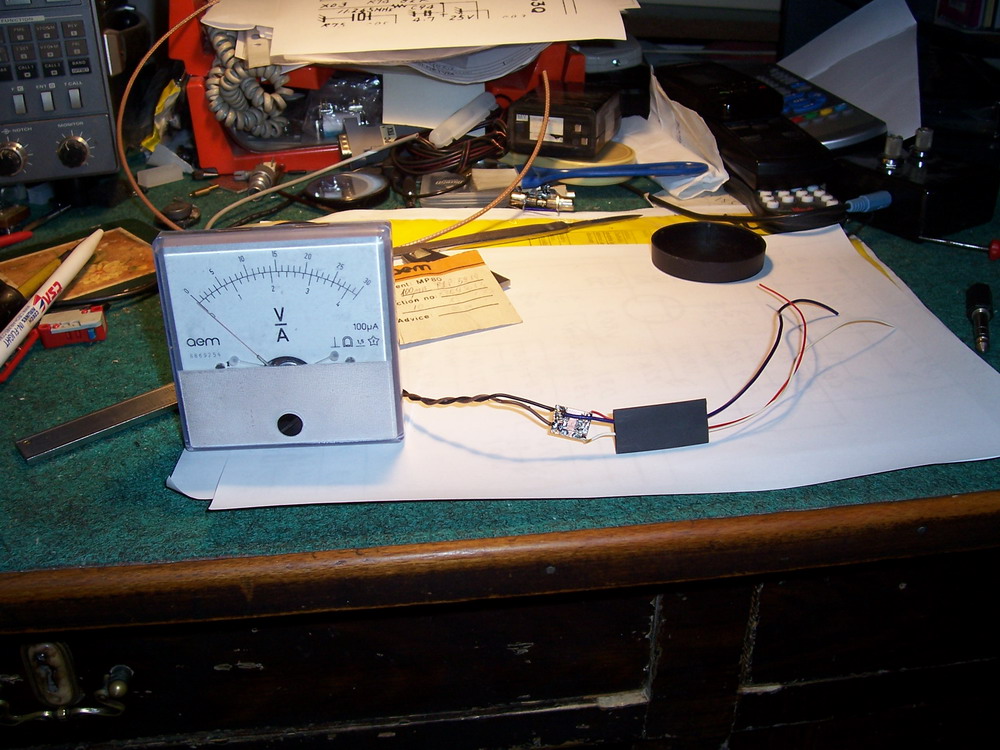

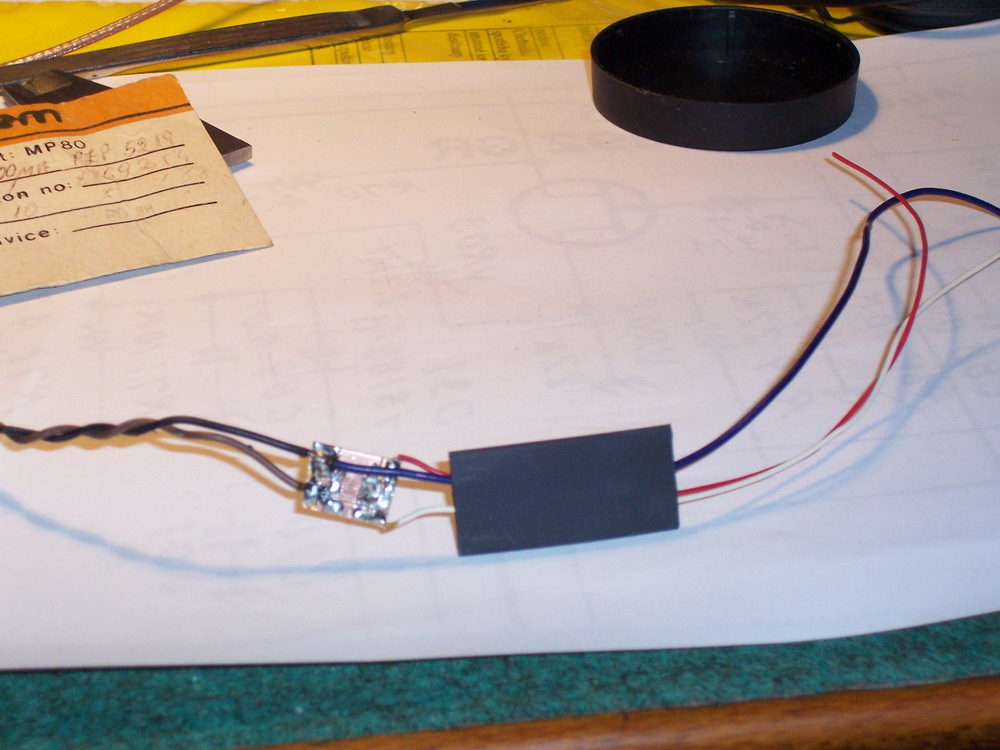

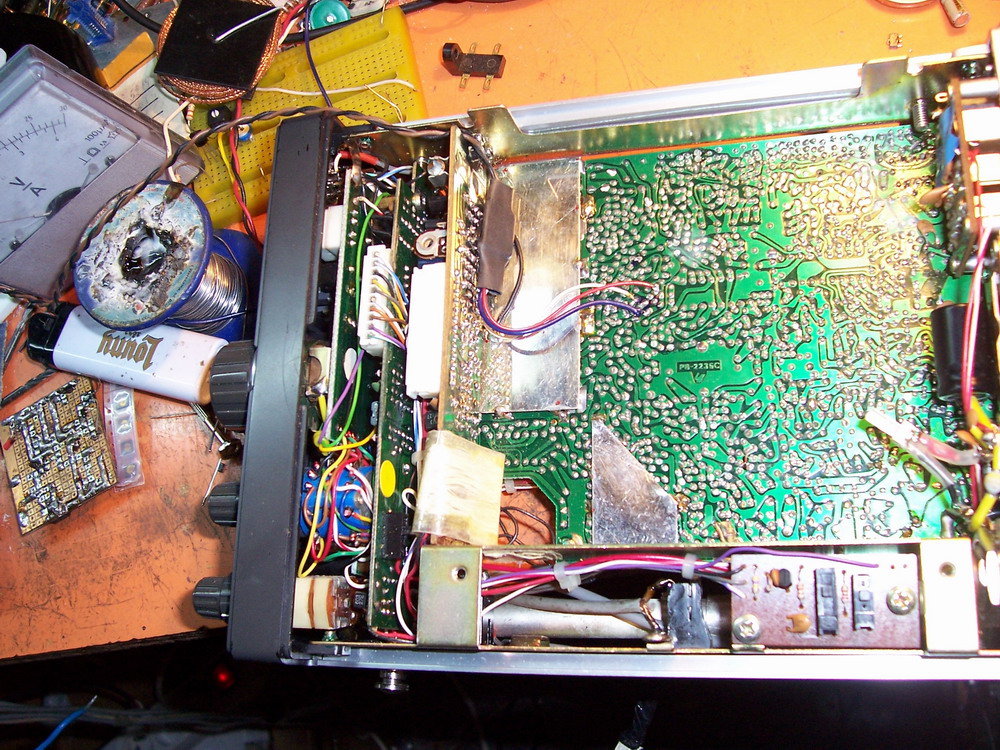

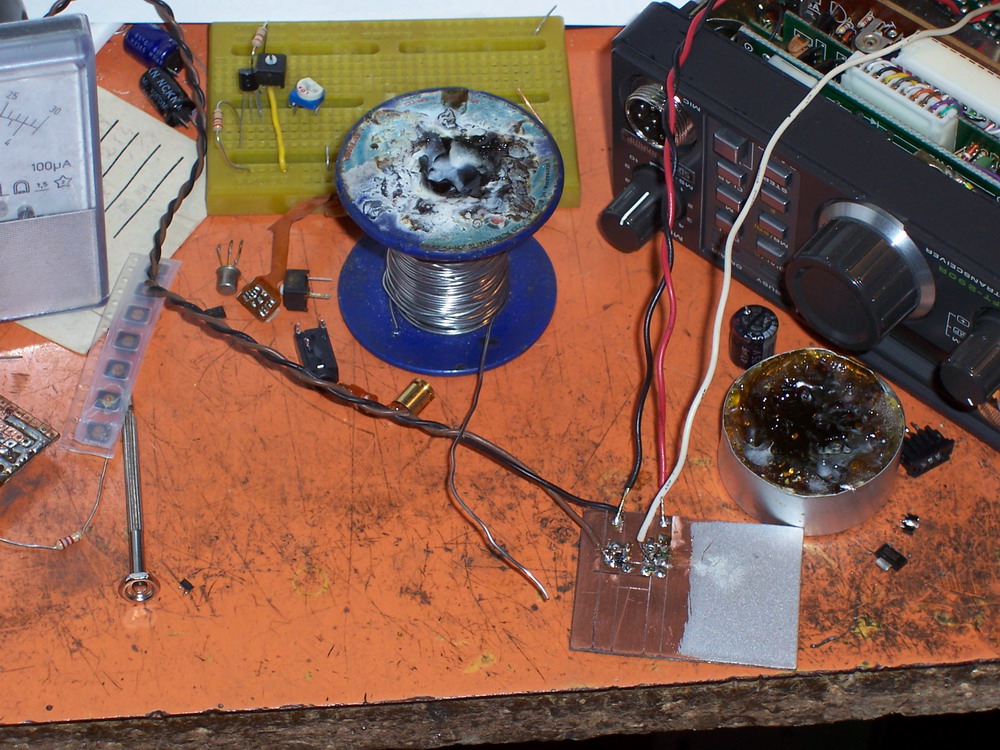

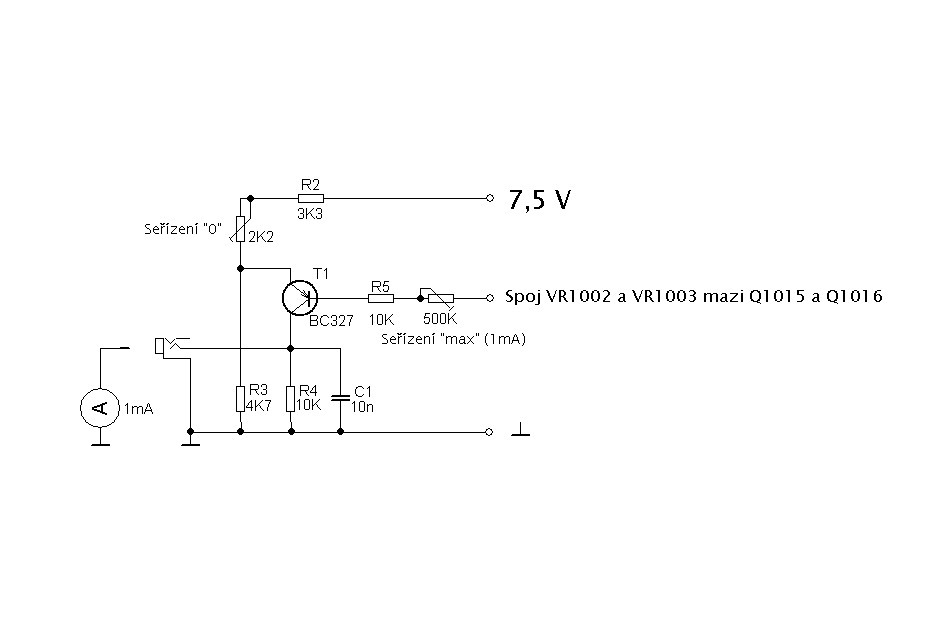

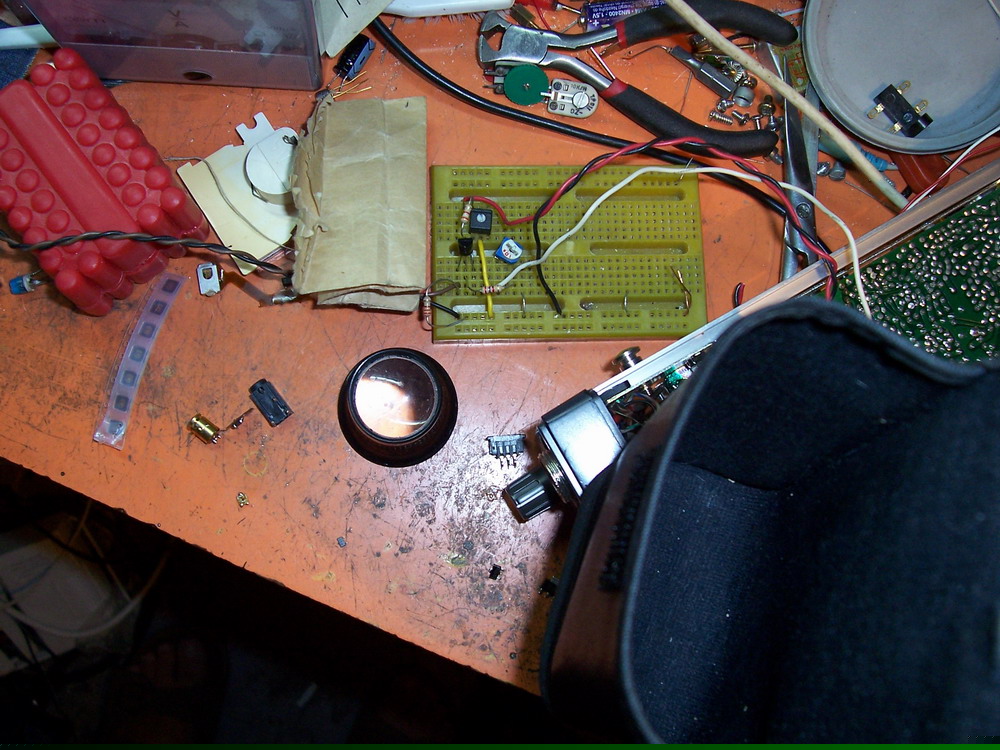

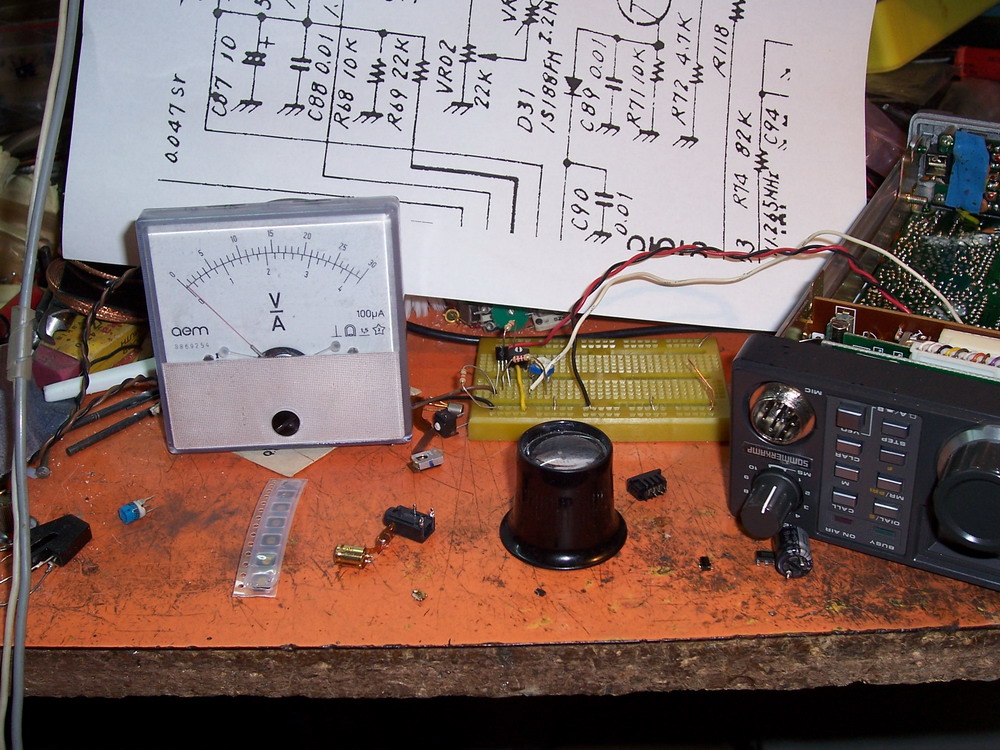

Neukazoval mi "S" metr na FT290R. Nezbylo než se pustit do opravy. Když už jsem FT290R rozebral, tak jsem se rozhodl, že ji doplním o připojení externího "S" metru. Obvod "S" metru se skládá z tranzistoru Q1015 a Q1016. Mezi nimi jsou dva trimry VR1002, VR1003, kterými se nastavuje rozsah "S" metru Zapojení je podobné zapojení tranzistoru Q1016, jen jsem musel změnit hodnoty tak, aby výstup byl na plný rozsah 1 mA. Potom je možné použít externí měřidlo určené k FT897. Nejtěžší částí úpravy je zabudování konektoru na připojení "S"metru. Trocha místa těsně vedle mikrofonního konektoru přímo láká a umístění zespodu je stejné jako u již zmiňované FT897.
