Úprava FT225

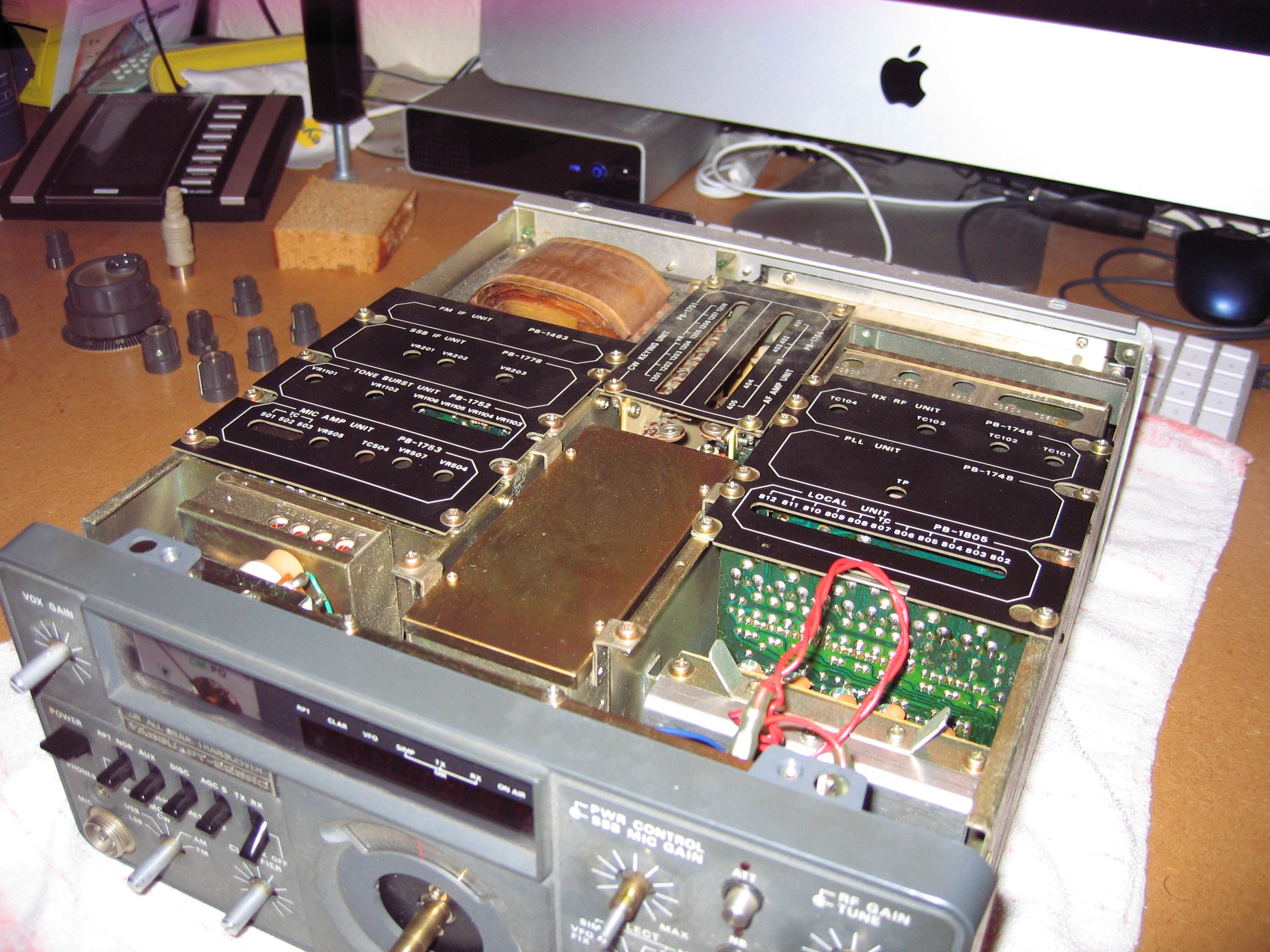

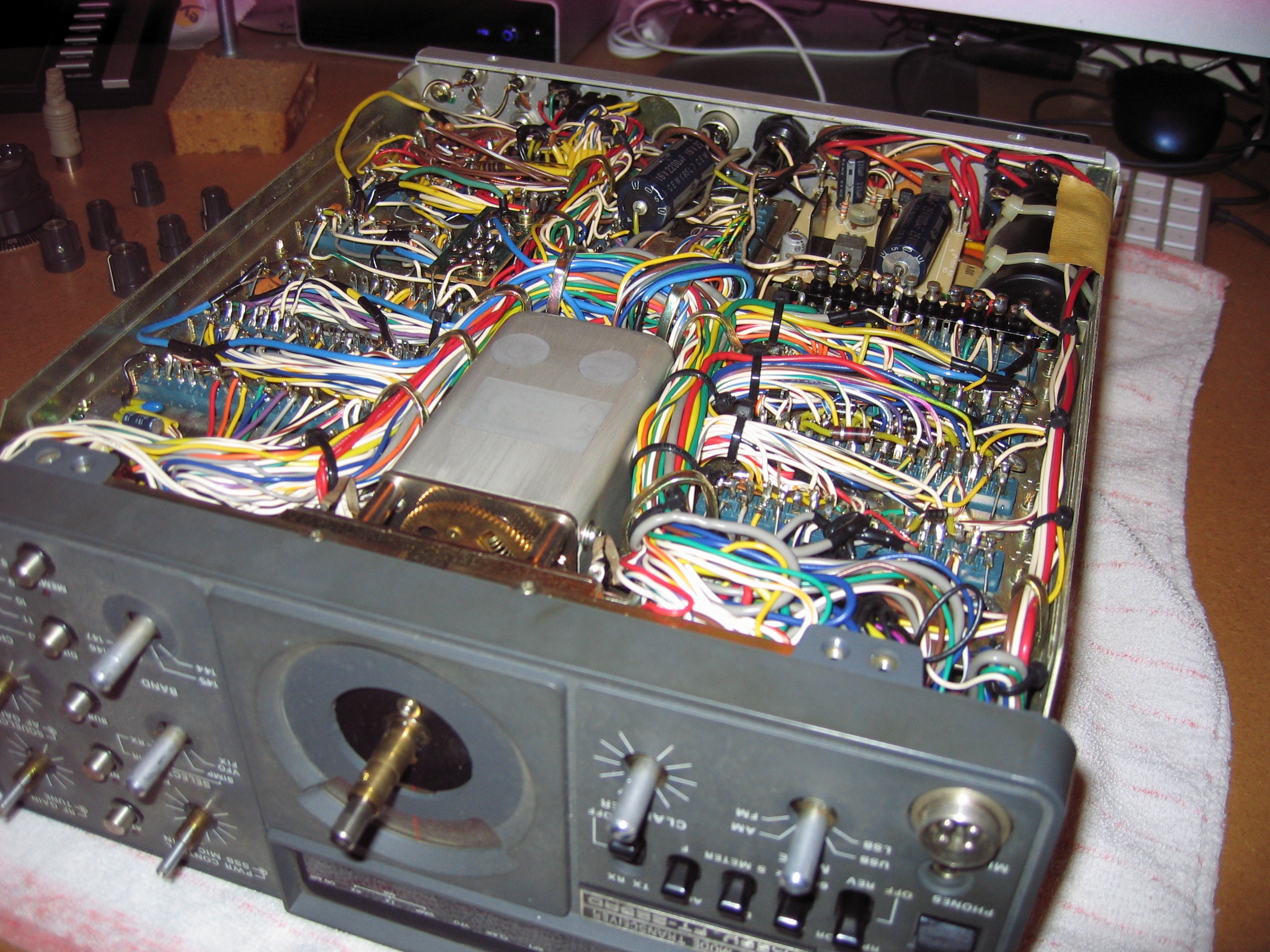

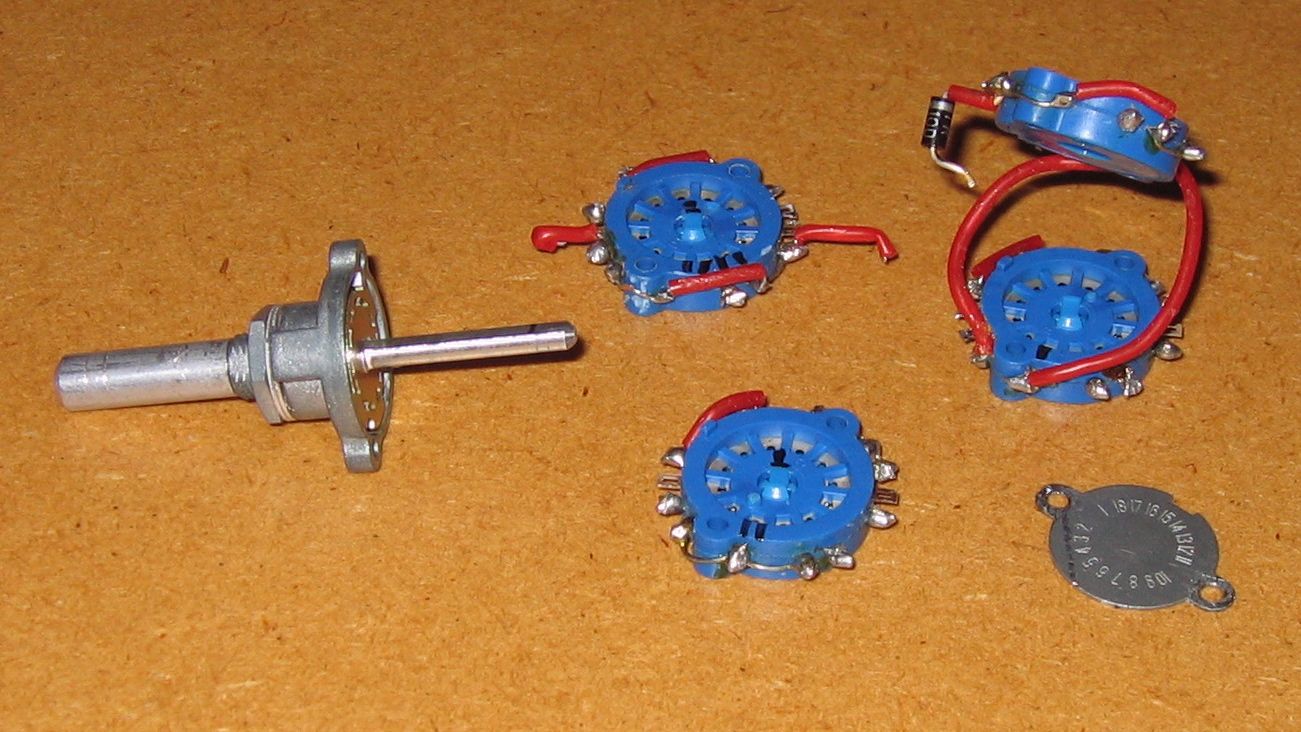

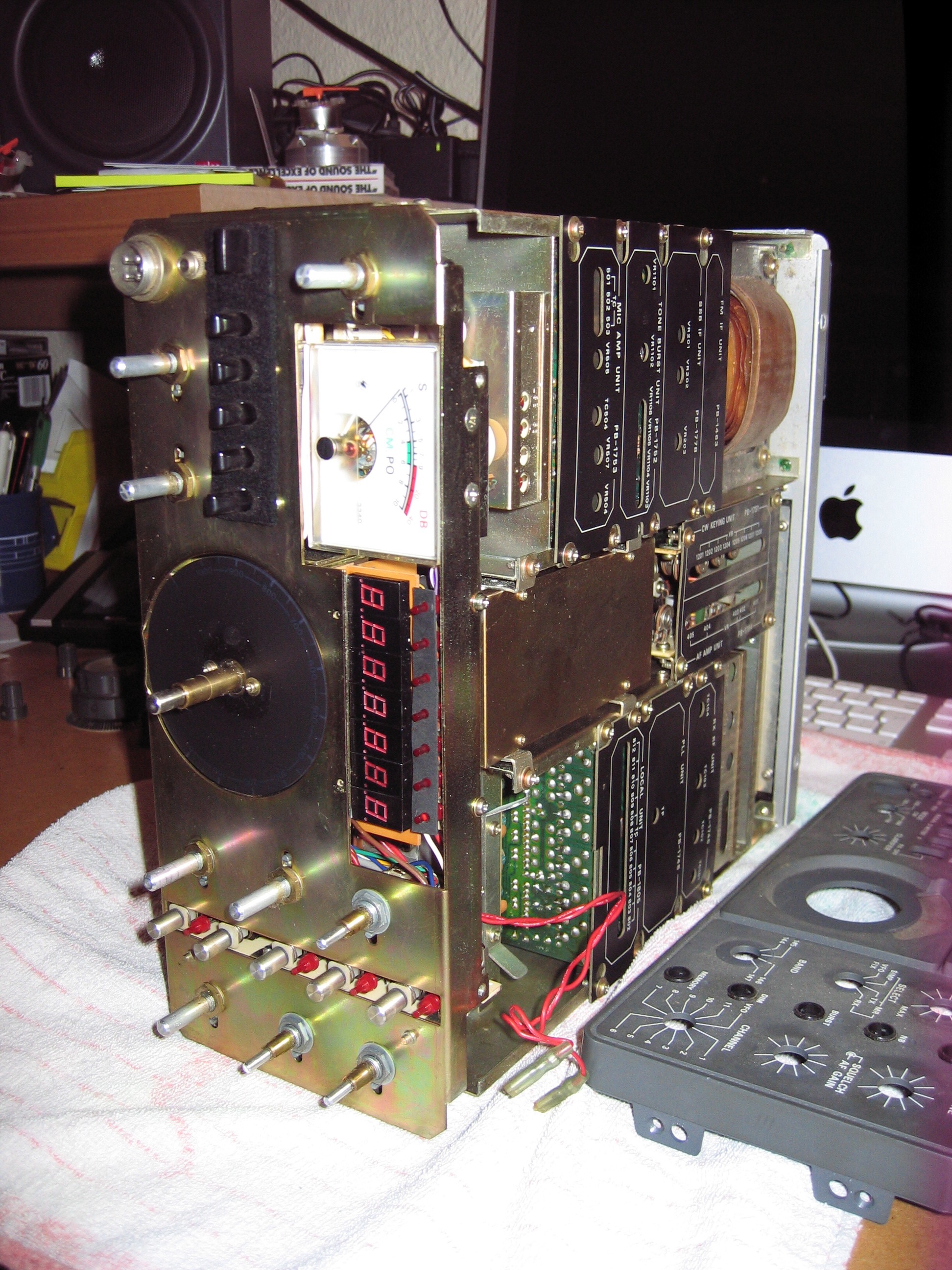

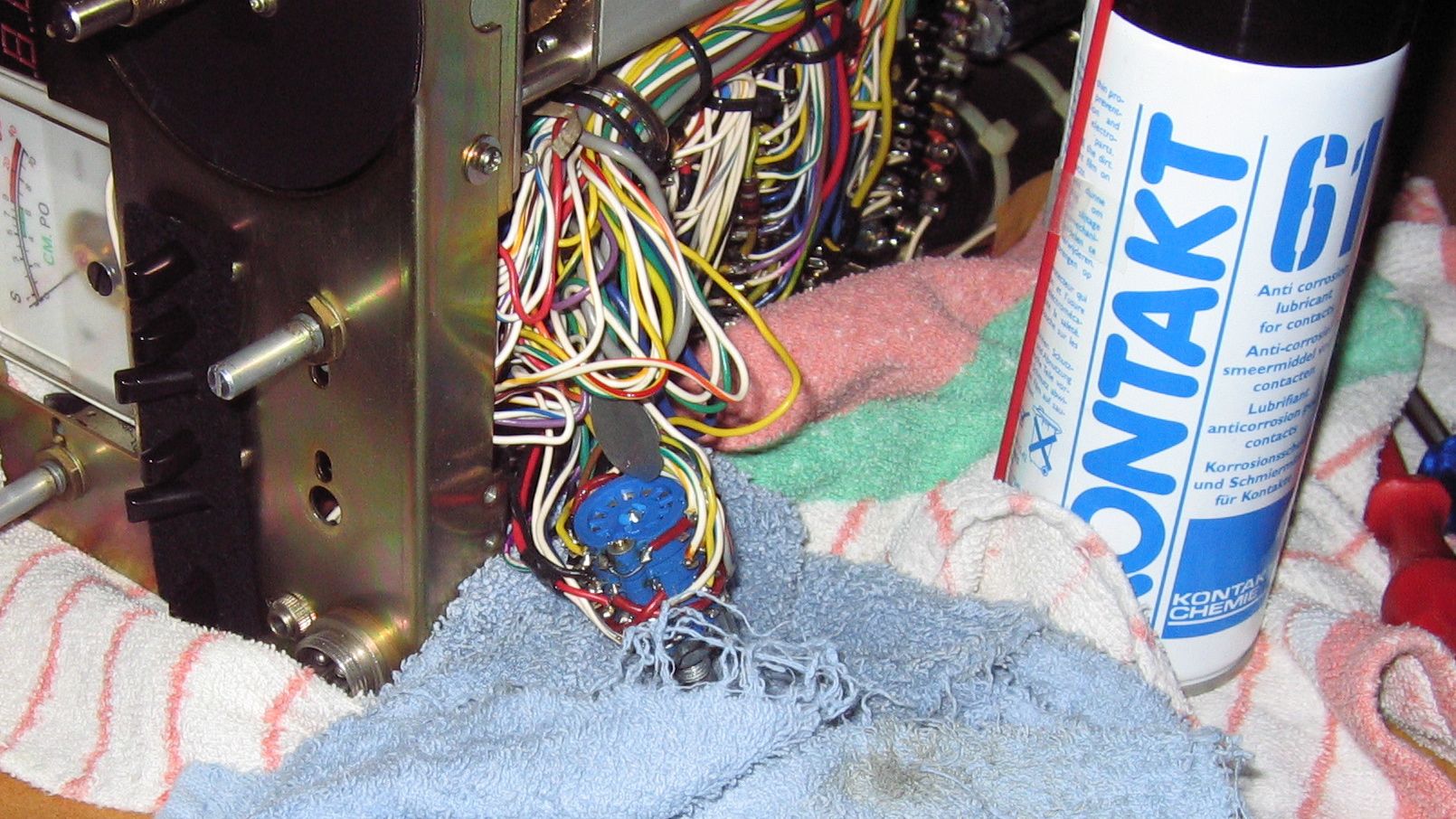

Dostal se mi do rukou nádherný exemplář z dob mých začátků FT225. Nechtěl jsem aby jen tak mrtvě ležel v polici a tak jsem se pustil do opravy. Nejdřív jsem musel vyčistit přepínač módů. Nádherná práce...... je to vidět na obrázcích. Potom následovalo několik nezbytných úprav podle SM5BSZ, aby se s tím vůbec dalo vysílat. Vzhledem k tomu že nejjednodušší ukázka je na převaděčích, mimo závody provoz na 144MHz nic moc, tak jsem musel doplnit o generátor CTCSS. Deska kanálové volby je nevyužitá stejně jako její přepínač bylo už předem rozhodnuto, jen přepínač má málo poloh a tak jsem musel počet subtónů omezit jen na 11 (poslední 12 poloha je bez subtónu). V dnešní době je spousta možností ale volba padla na arduino mini které zahálelo v šuplíku. Desku jsem udělal tak aby změny v zapojení byly co nejmenší. Všechno je na obrázcích.

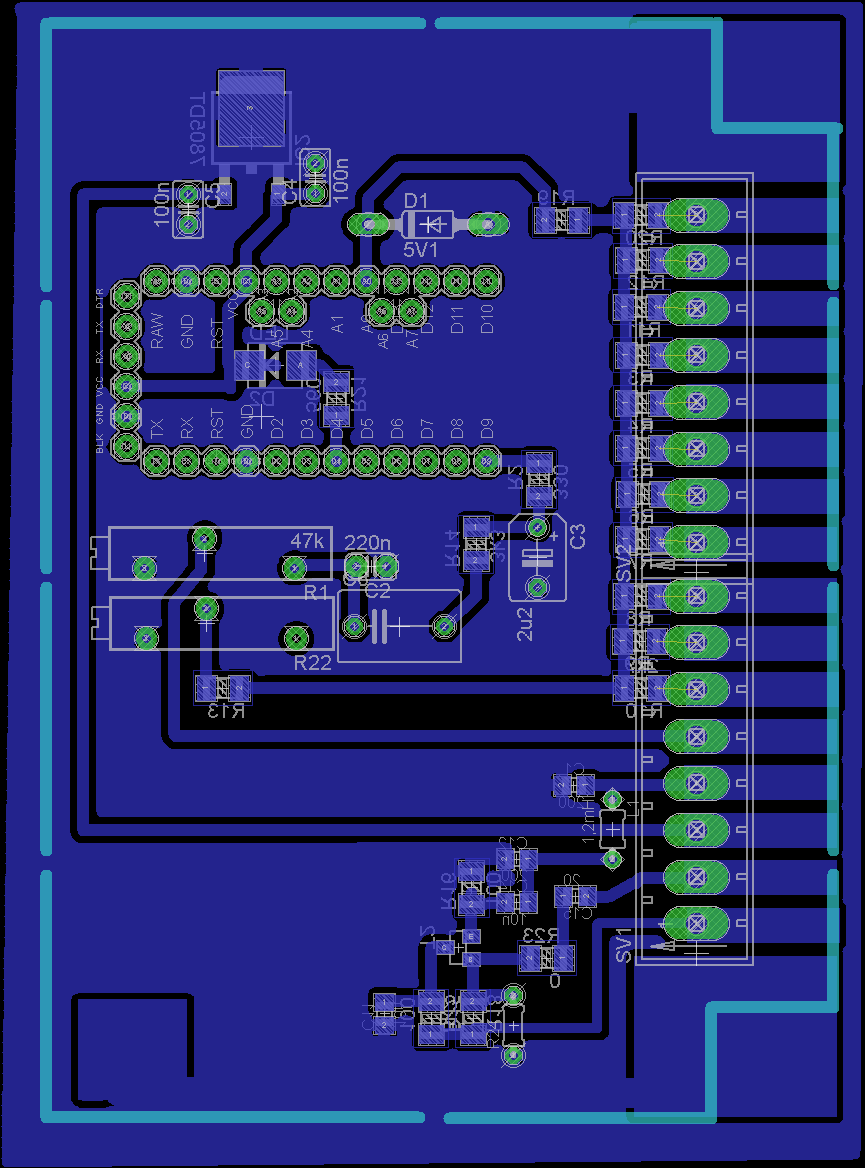

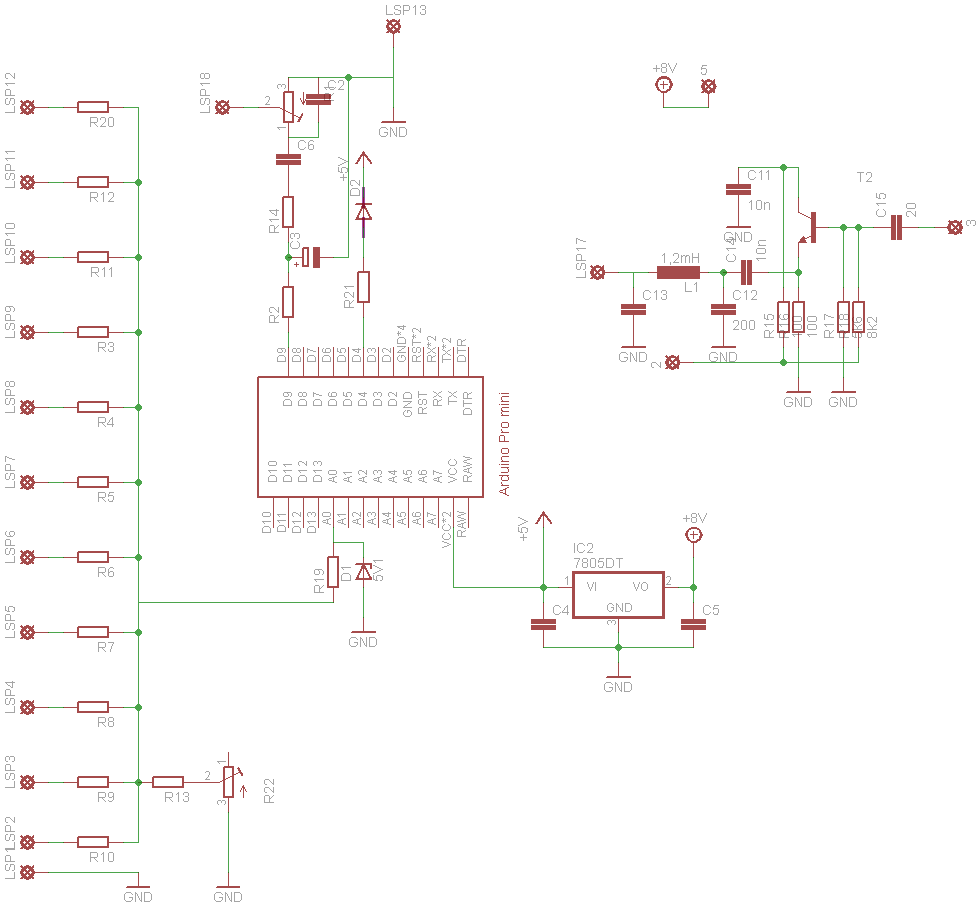

A ještě data spoj, schéma, součástky,  děliče a software pro arduino.

OK1VM Michal
