Opakovač s ISD 1420

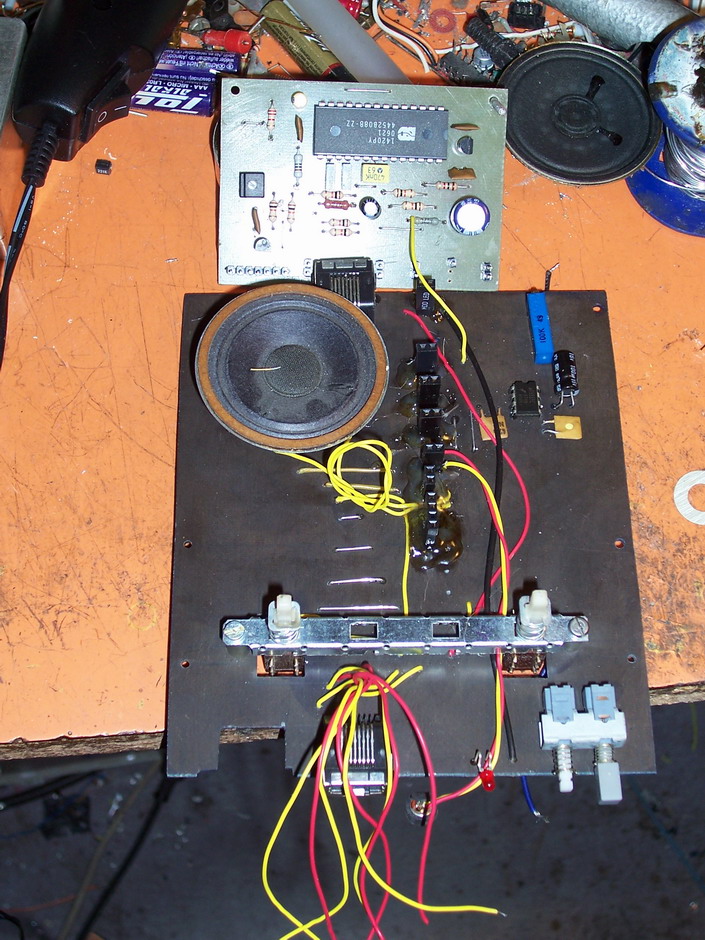

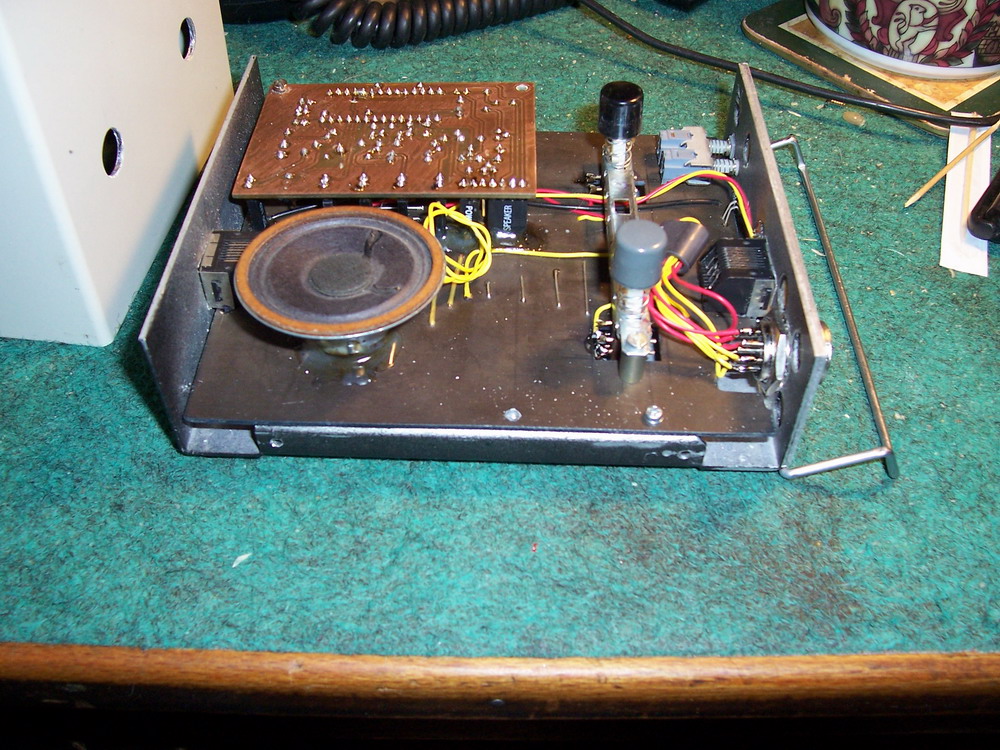

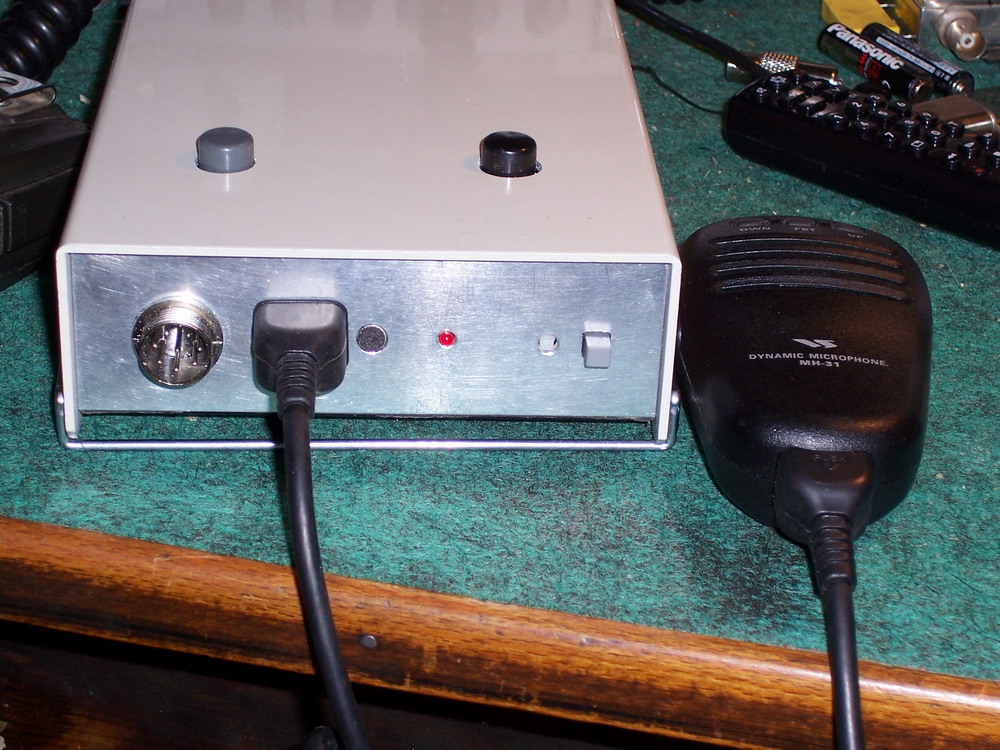

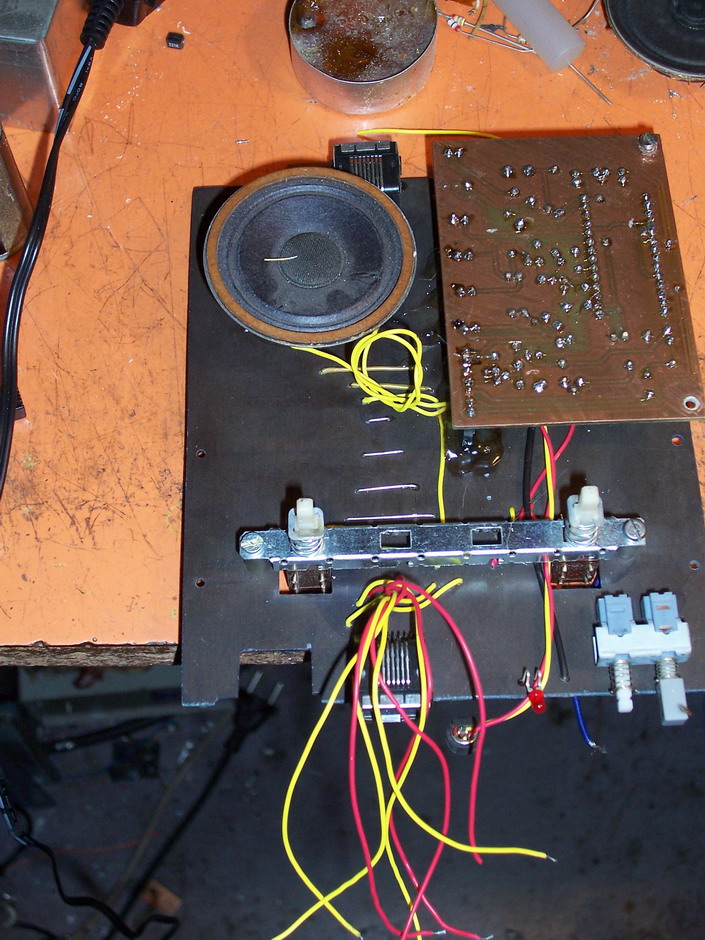

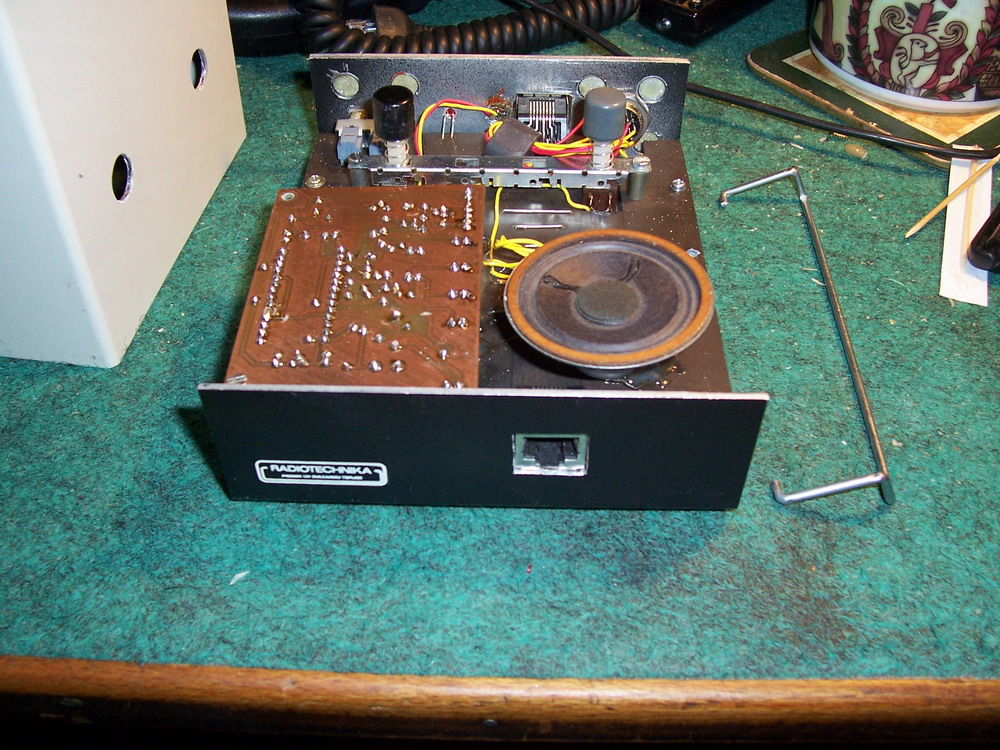

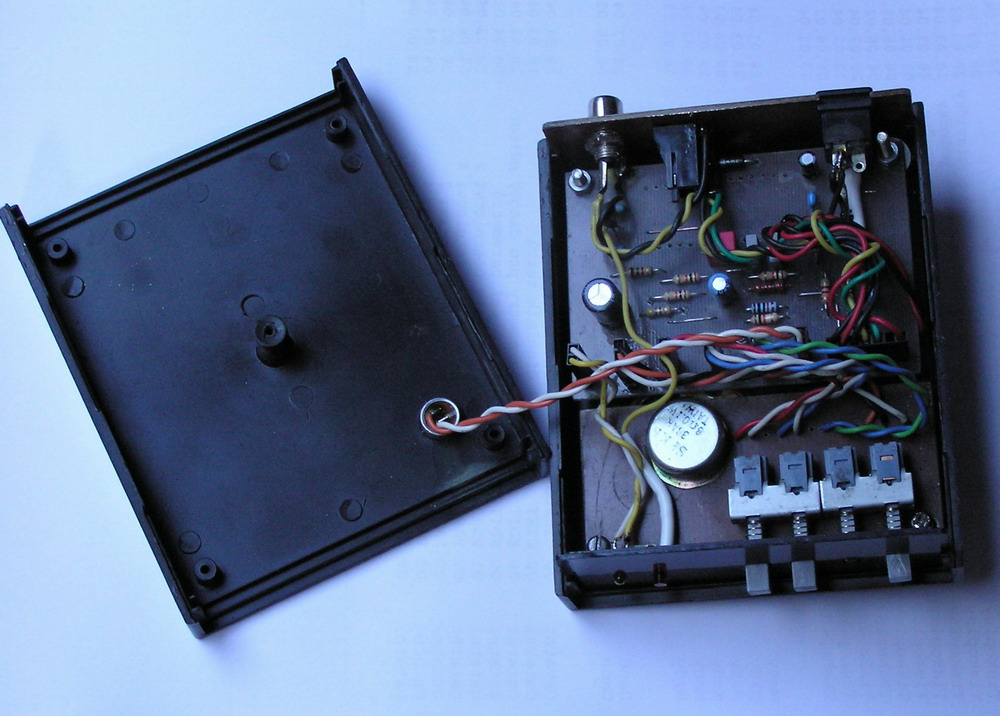

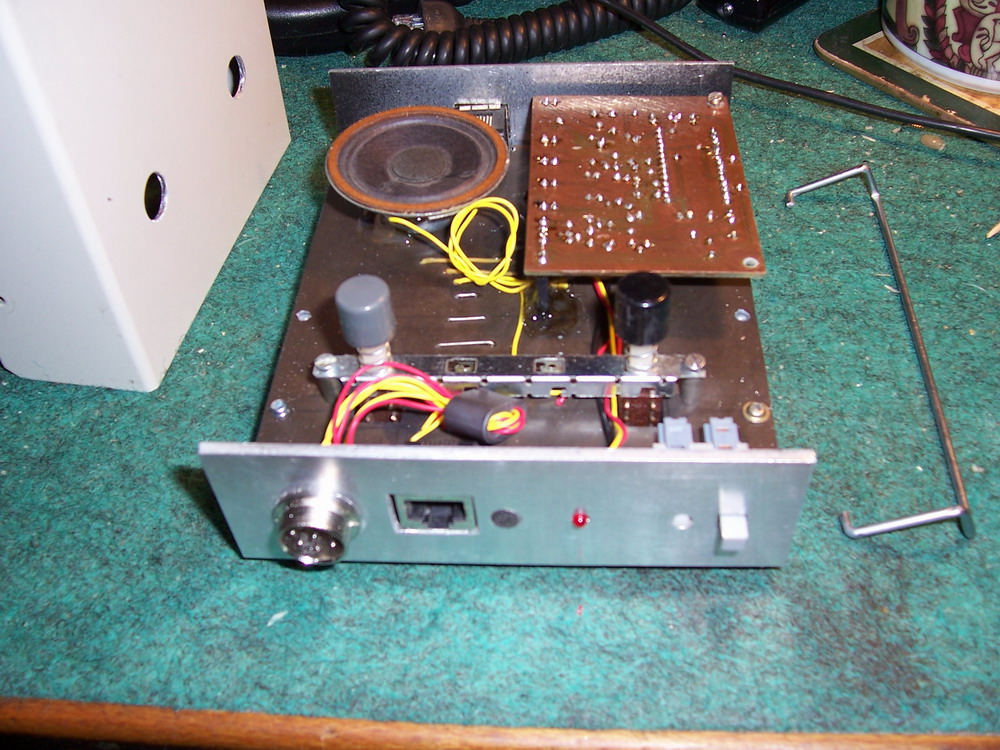

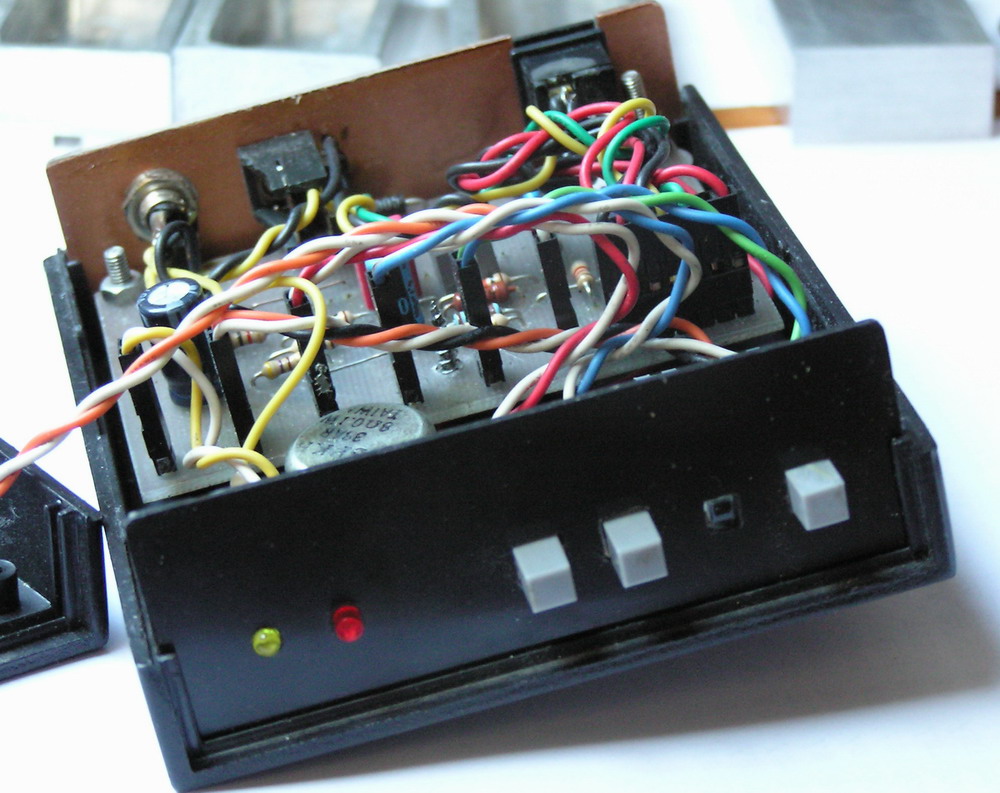

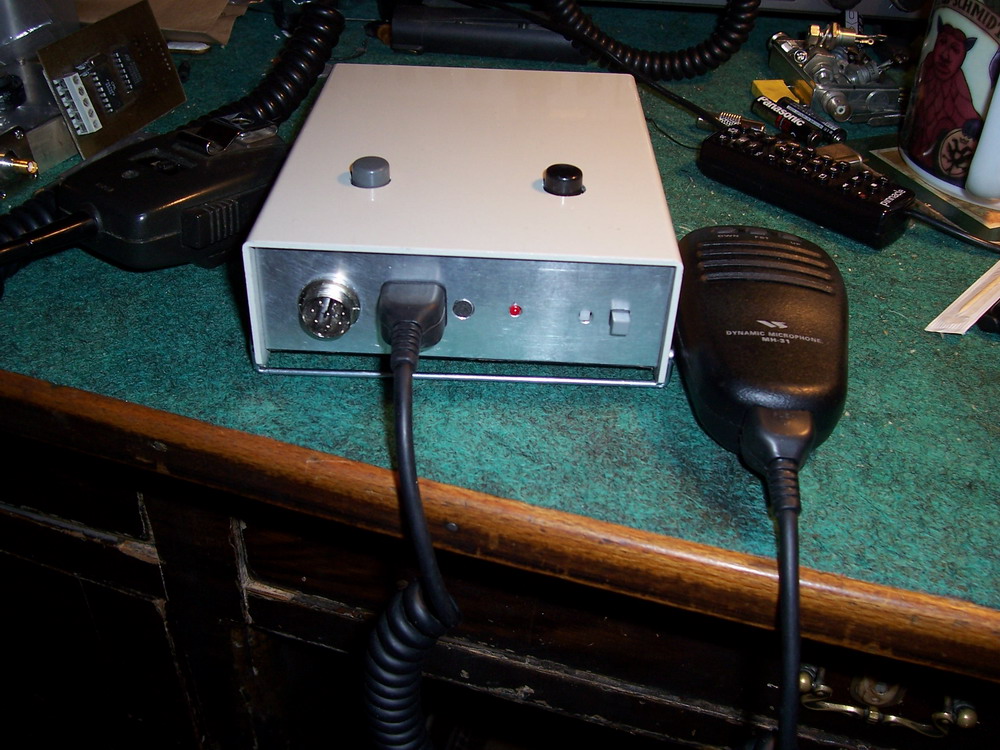

Měl jsem hotový modul s obvodem ISD 1420 a tak jsem vyrobil ještě jedno provedení, které je možné zapojit do "Téměř" každého zařízení. Je možné zapojit mikrofony od FT 736, FT480, FT780, FT 817, FT847, FT857, FT897 a velkou spoustu dalších. Provedení je v krabičce od "Cvrčka". Shora jsou tlačítka "Start" a "Stop". Mikrofonní konektory, mikrofon a přepínač 1x /opakování jsou umístěny na předním panelu.

Kdo si zazávodil " na výzvu" ví, jaký je to záběr na hlasivky. Pomocníkem je opakovač, který opakuje výzvu za vás. Jednoduché a levné řešení nabízí obvod ISD 1420, který lze pořídit za pouhých 200,- Kč. Ostatní bižutérie je většinou v dostatečném množství po šuplících. No a takhle to zní..

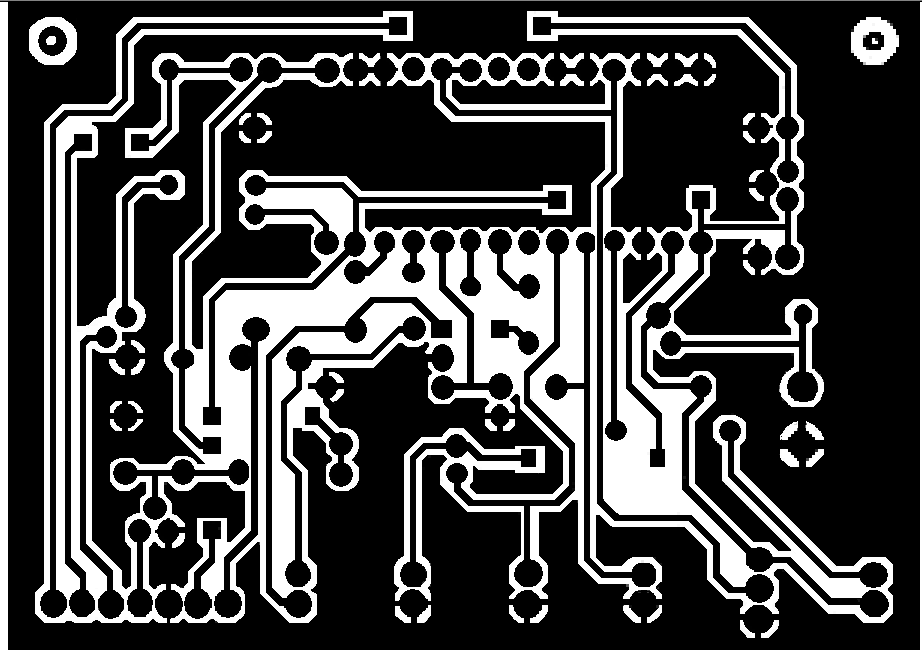

    a ještě v BMP ! Pozor velikost obrázku je  1,8MB! !

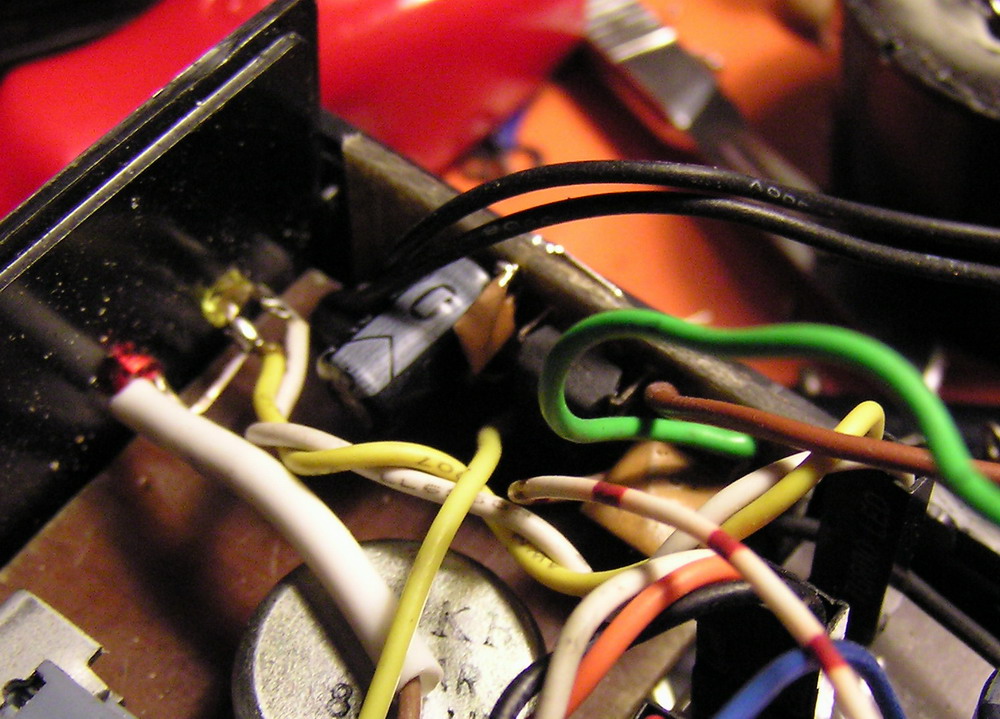

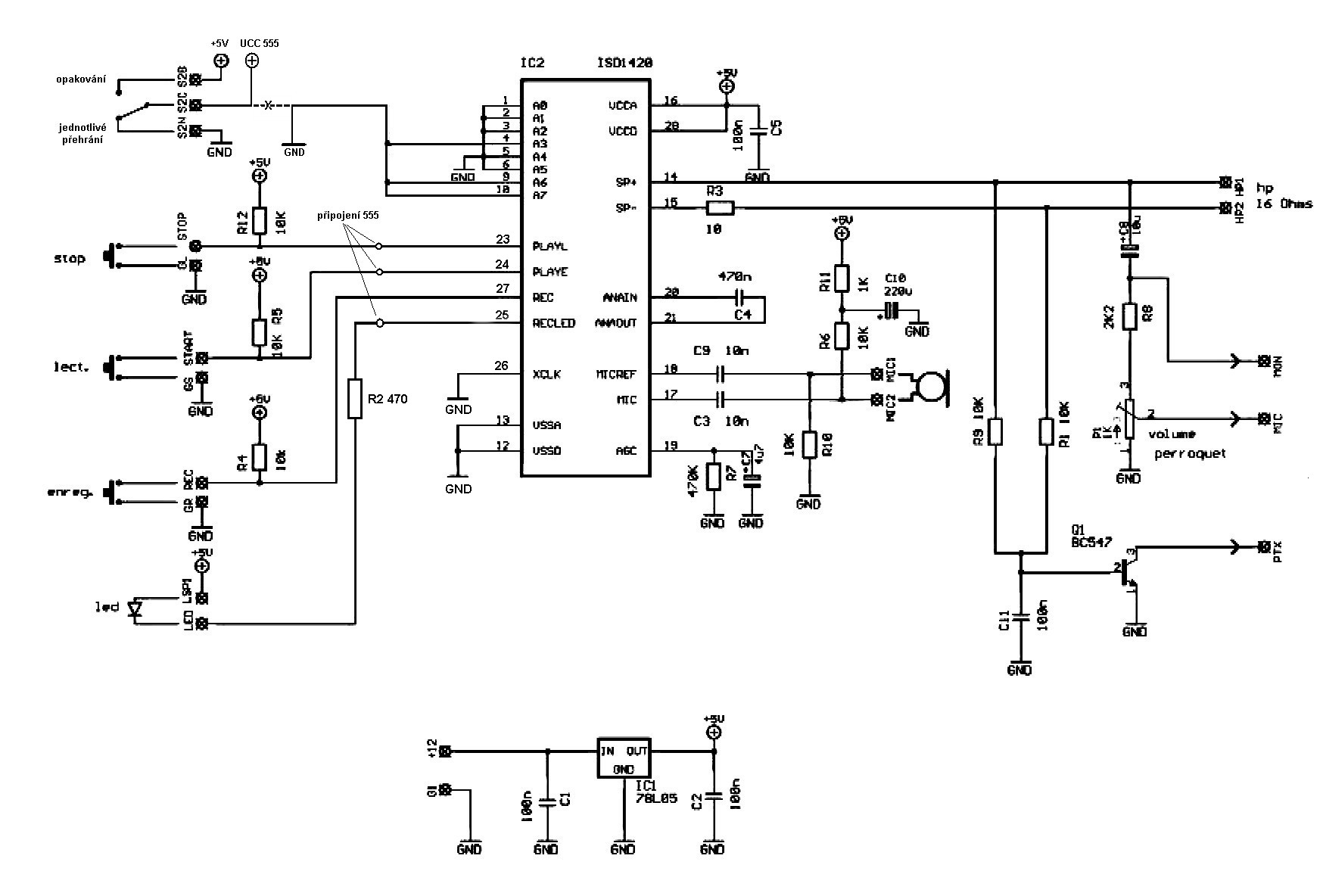

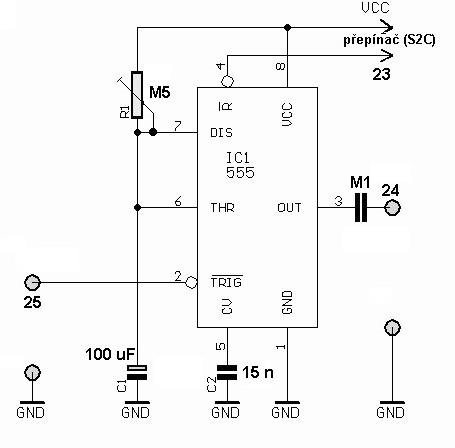

Nedělalo to pauzu a tak jsem to doplnil jednoduchým MKO s 555. Připojení je přímo na odpory vedoucí popsaným pinům. Přepínač je použit stávající, pin 4,9,10 se rovnou uzemní (jedno přehrání), střed přepínače se přivede na UCC (při opakování se zapojí +5V na napájení 555). Trimrem je nastavena délka pauzy mezi opakováním výzvy. Jednoduché, funkční...
