Harmonický směšovač         04.04.2015

Na příspěvku se pracuje. Něco třeba přidám ...

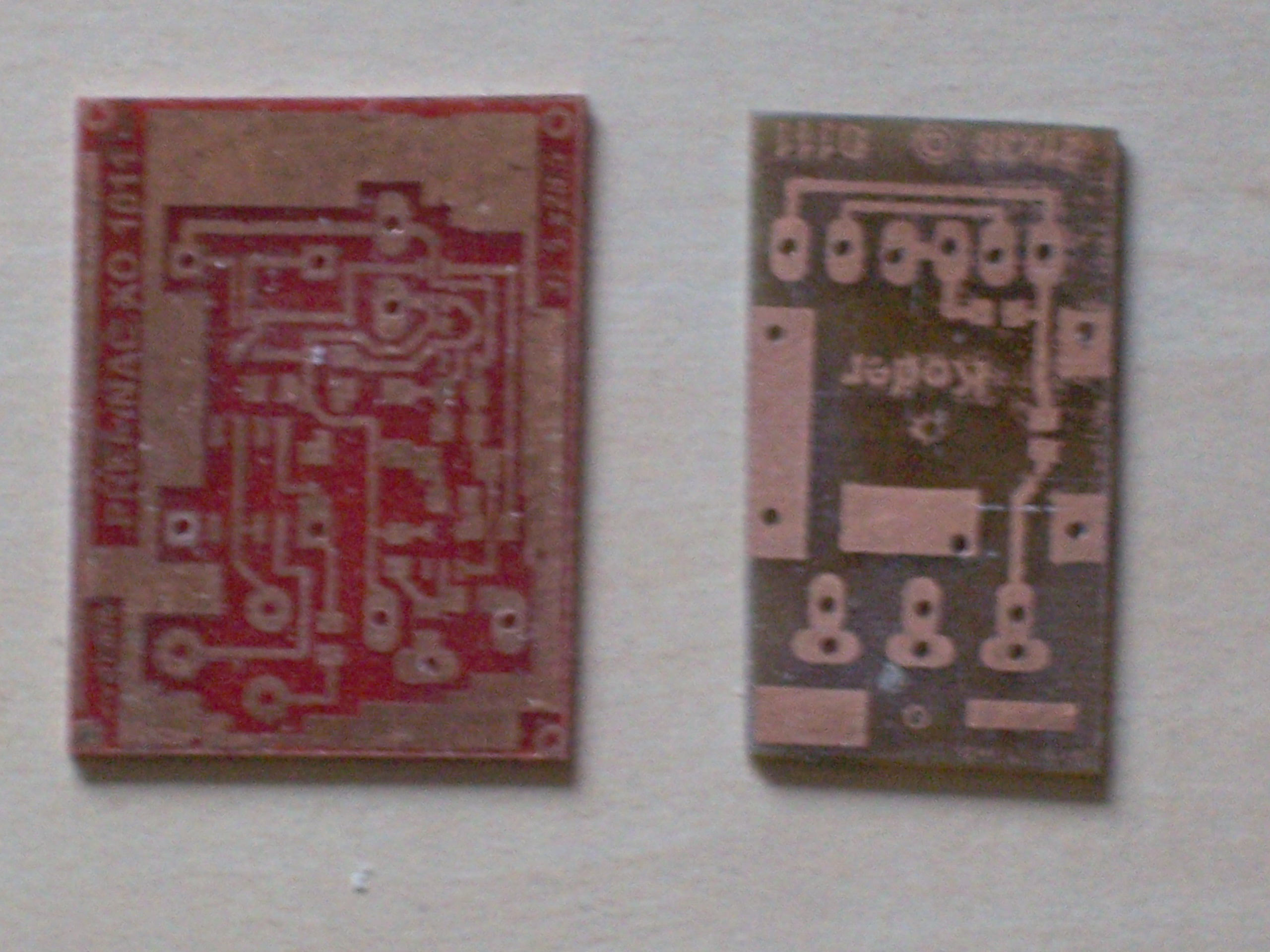

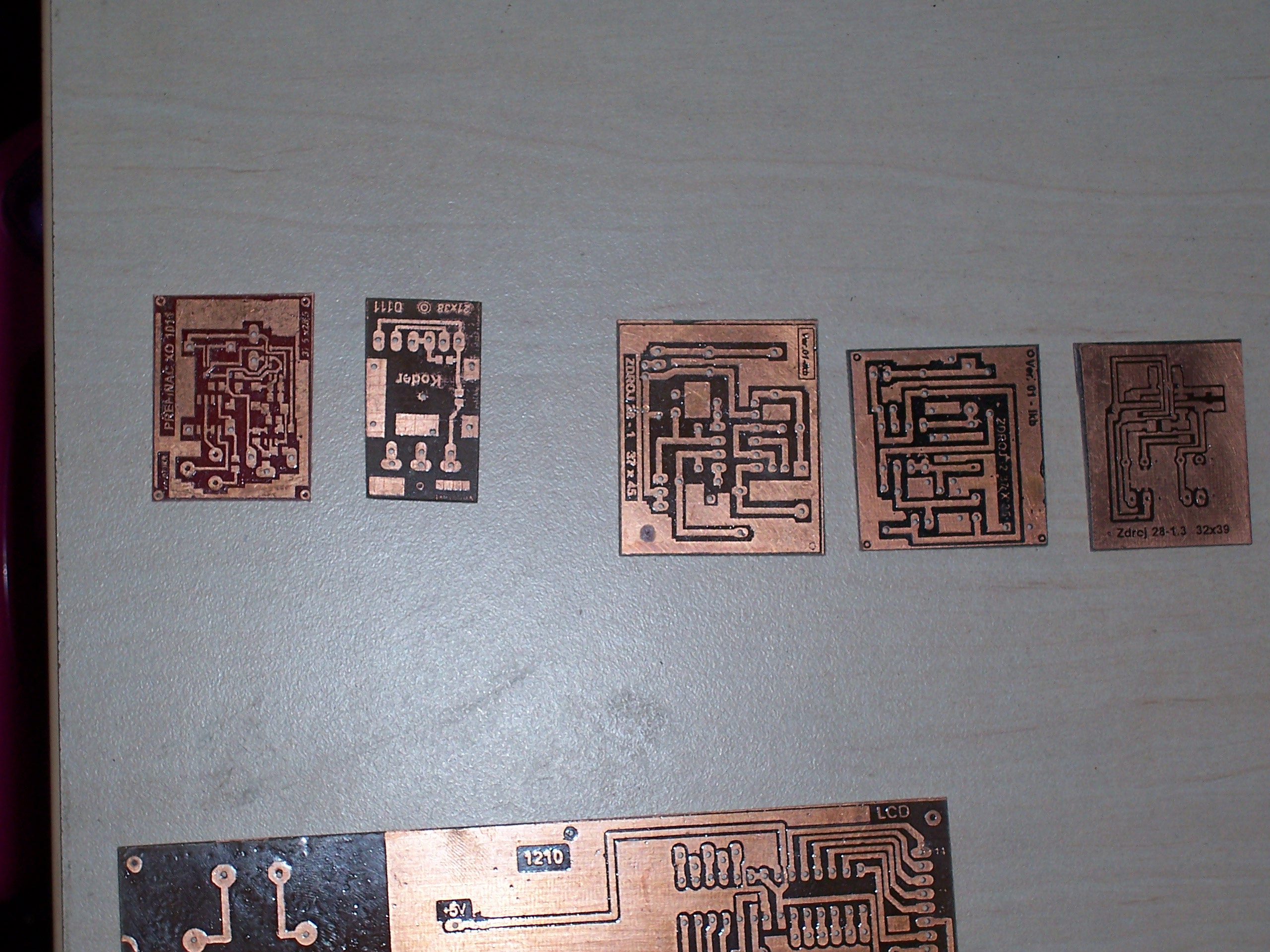

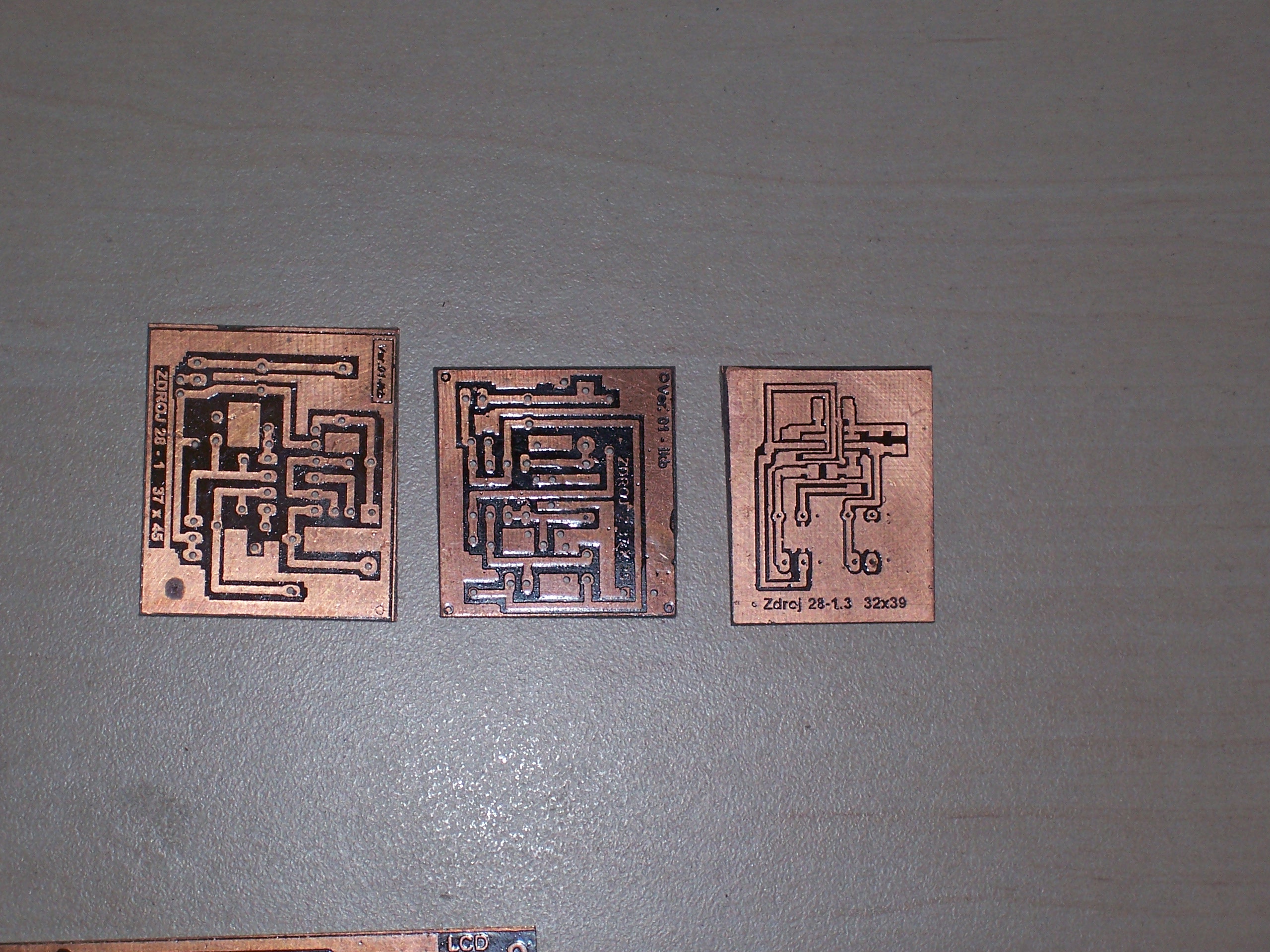

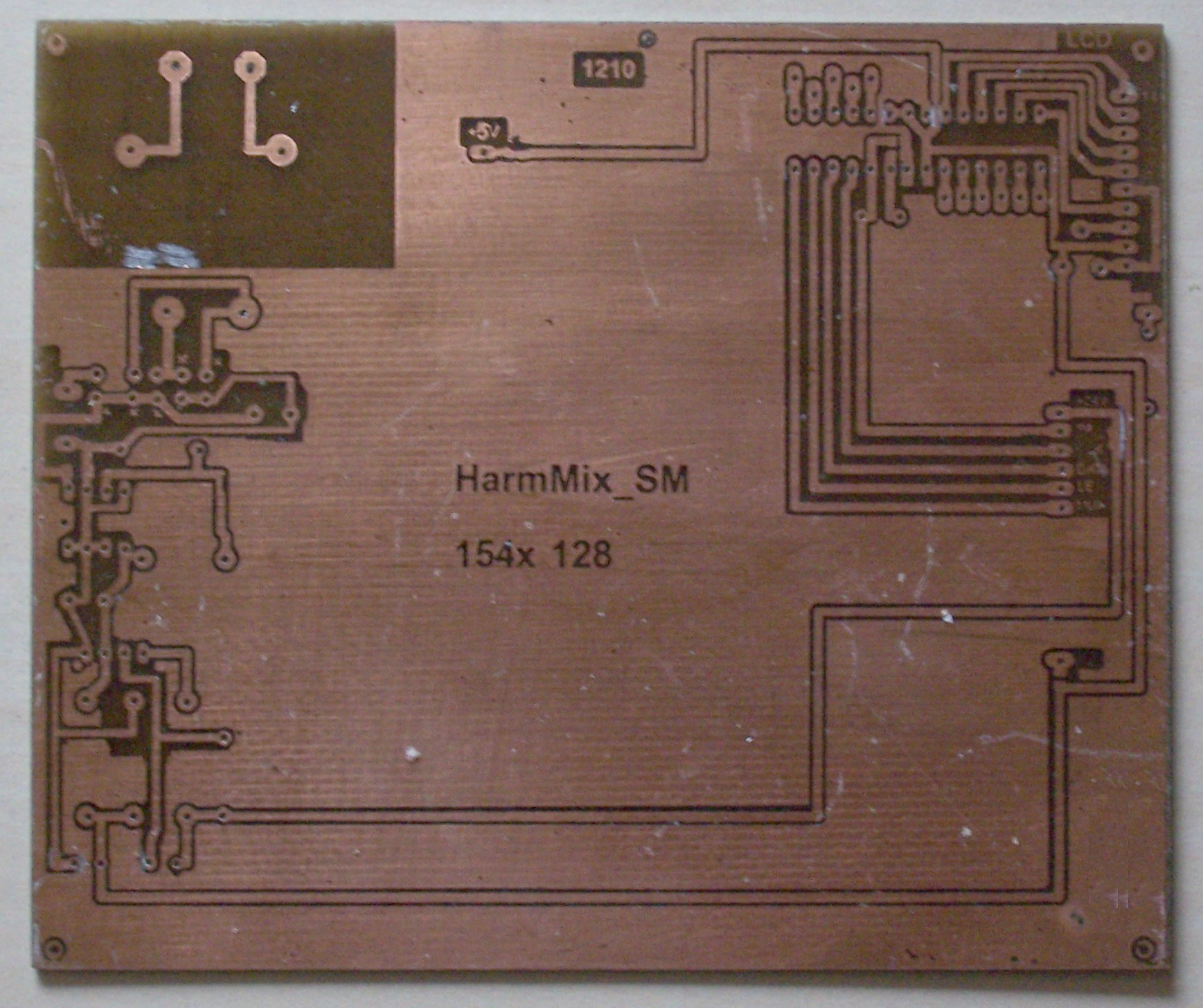

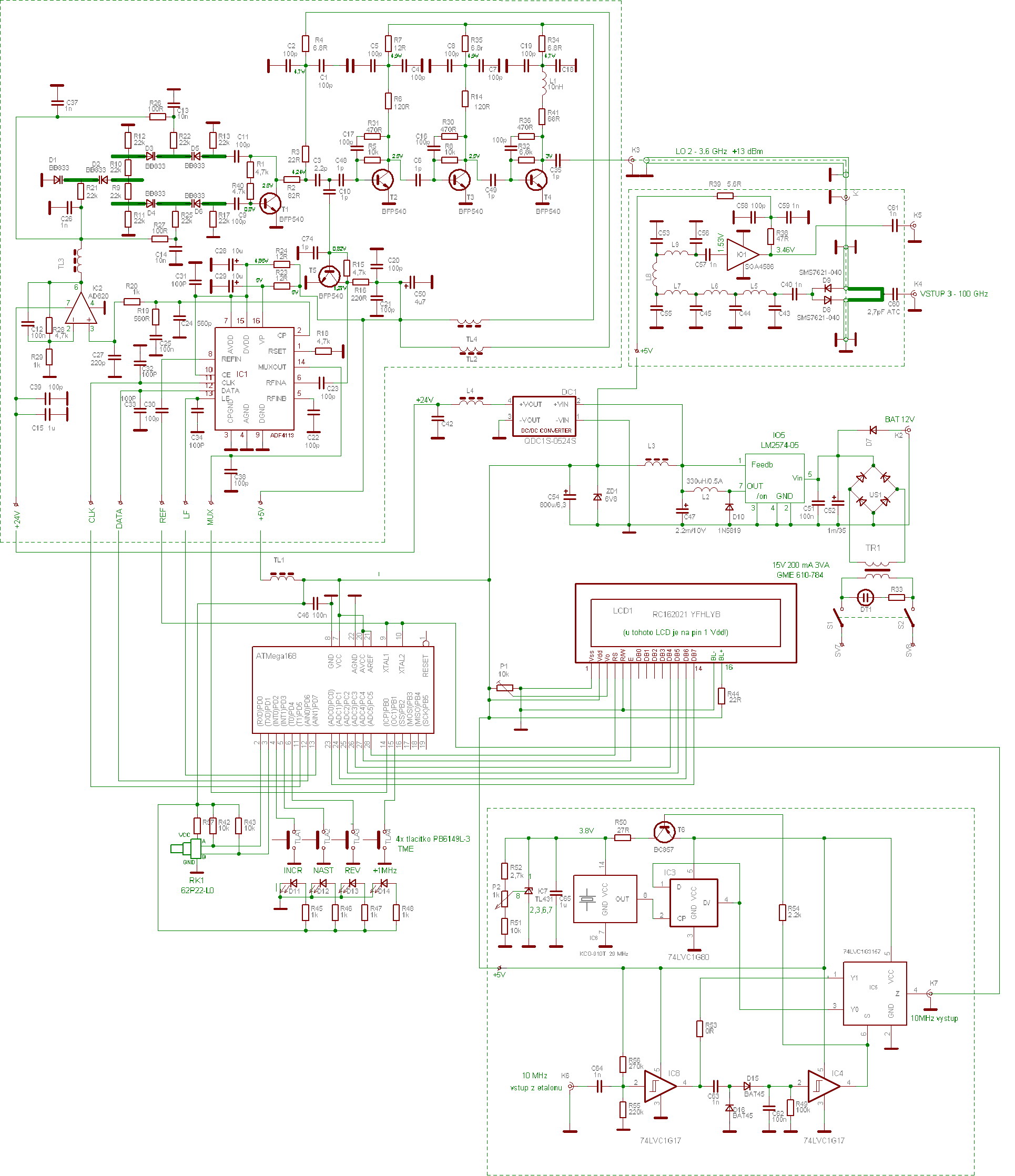

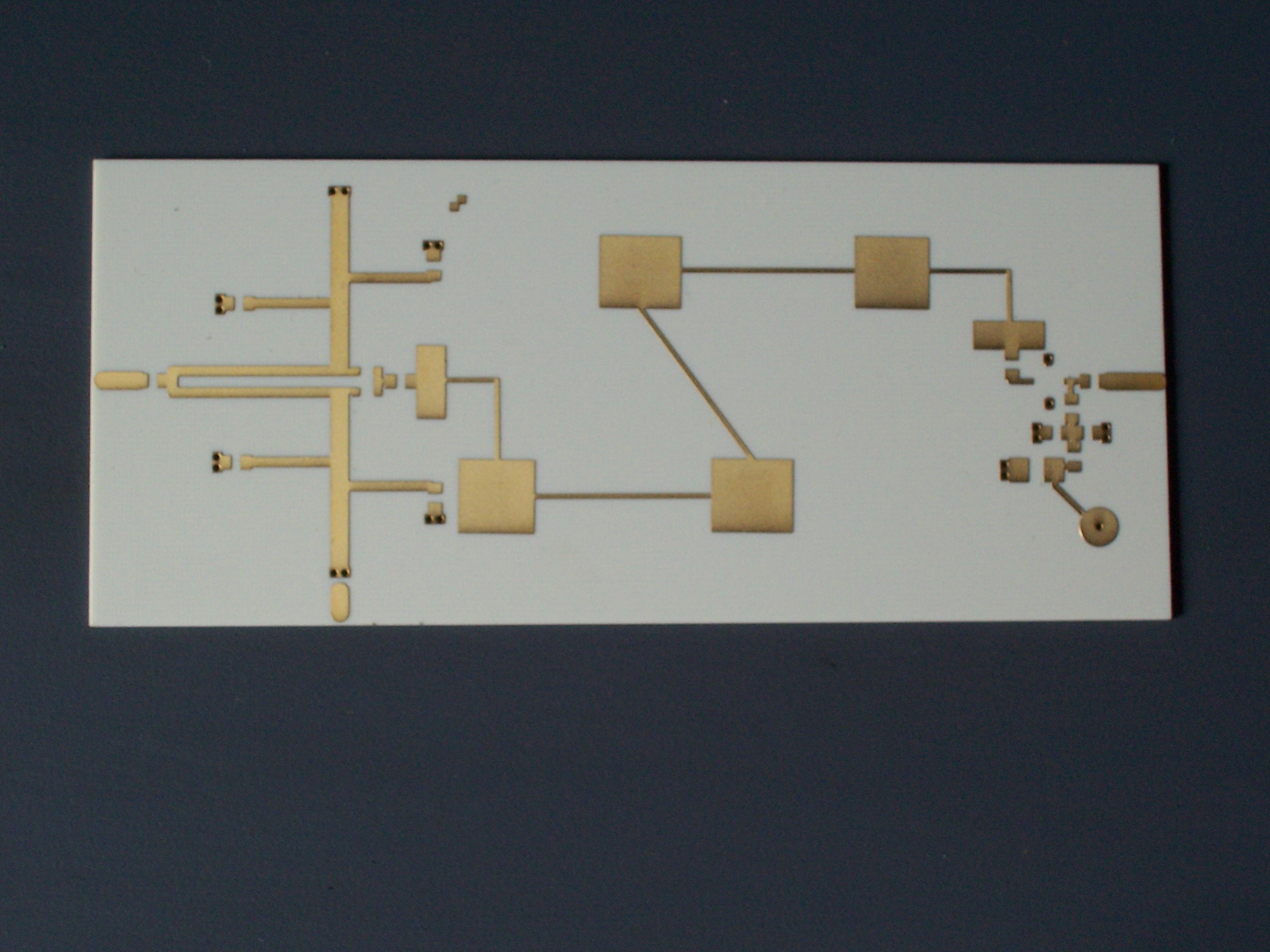

Zatím jen to nejdůležitější. Schéma, spoje "Základních kamenů" oscilátoru a směšovače. Pokud se chce dosáhnout dobrých výsledků je nutné udělat to na duroidu. Není to levné ale stojí to za to ! Další spoje jsou :základní deska se zdrojem - ta se dá upravit podle podmínek, deska disleje a tlačítek. To se dá přizpůsobit použitému materiálu  krabičce. Destička přepínače XO. Ta stojí za trochu pozornosti. Oscilátor je na ni 20 MHz a je dělen 2 na 10 MHz. Logicky je možné použít oscilátoru 10 MHz bez dělení - velmi jednoduchá úprava. Při připojení externího oscilátoru to nádherně přepne. V jednoduchosti je prostě síla. Nastavení oscilátoru se provádí napětím. Pokud je použitý oscilátor na 3,3 V není problém. Při použití 5V je někdy nutné přivést trochu větší napětí naž 5 V (Nepřežeňte to ! Při 7,5 V je předpoklad že se svámi XO rozloučí). Celá krása je řízena procesorem AVR168. Programování naprosto klasické pokud nejdřív nenaprogramujete pojistky. Potom to už jde pouze s připojeným externím oscilátorem. Soubor v hex.

pokračování příště :)
