Měřič ESR

Musel jsem si udělat měřič ESR, abych mohl změřit elektrolytické kondensátory, které mě začaly hromadně opouštět. Zapojení je klasika, oscilátor s 555 asi na 100kHz a jednoduché měření ručkovým měřidlem. Celé se to vešlo do "Nějaké " krabičky, co se mi povalovala v šuplíku. Původně jsem v zapojení měl dvě GA206, ale GAZ51 se osvědčily daleko lépe. Prostě jsem vymetl šuplík a měřič ESR je hotov.

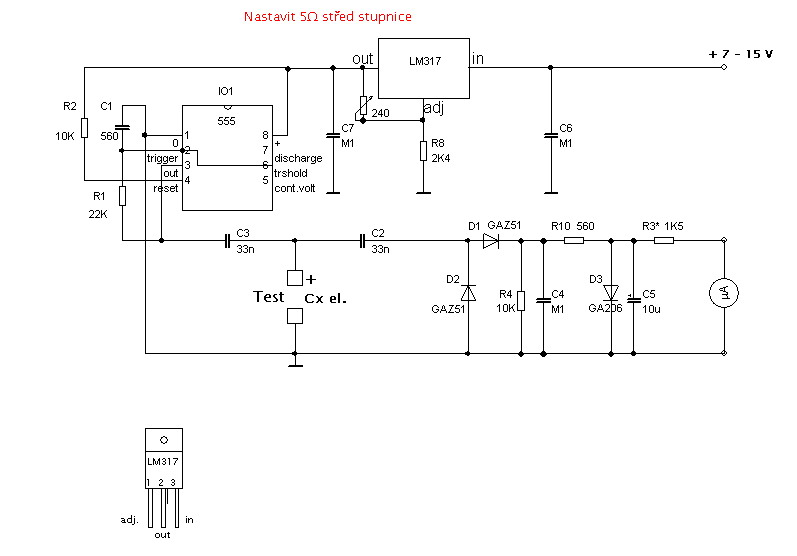

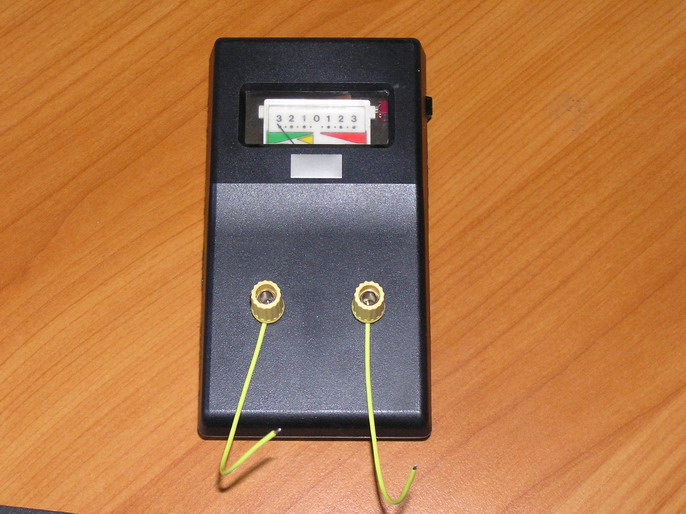

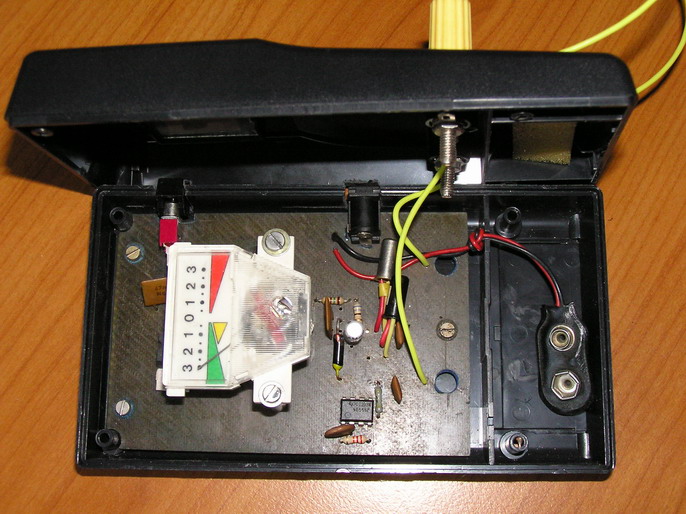

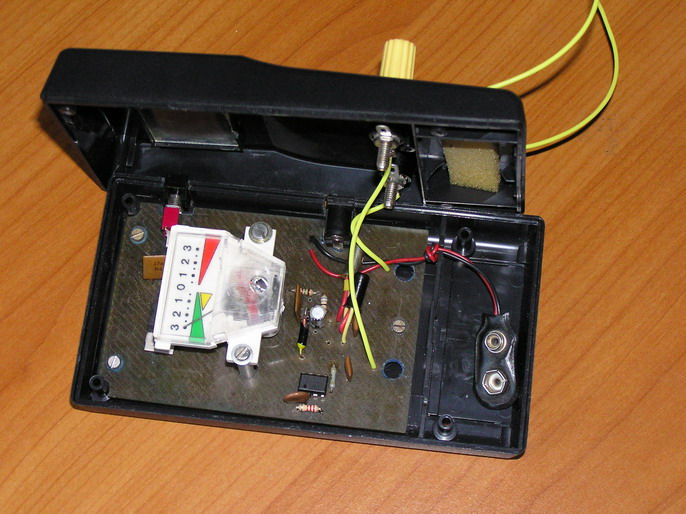

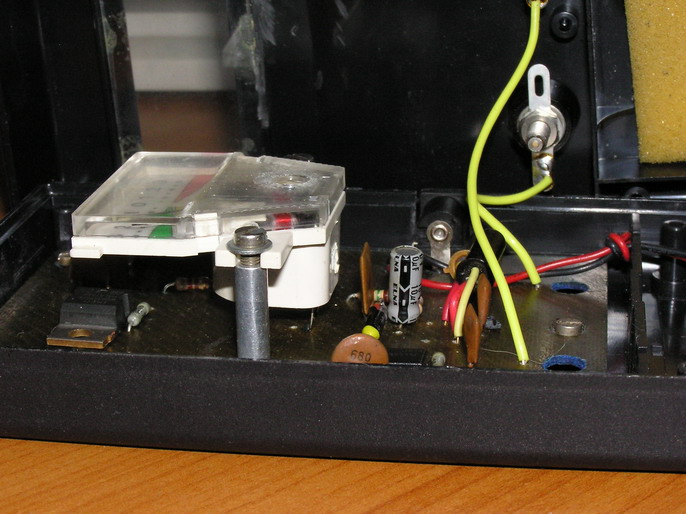

Schéma měřiče ESR pohled po odkrytování pohled na elektroniku po odkrytování pohled na elektroniku po odkrytování hotový měřič ESR

Uděláno posloužilo, ale ještě jsem si chtěl vyzkoušet tester publikovaný v AR 8/87 str.286. Samozřejmě nejtěžší bylo vytvořit krabičku. Kuprextit a smirkový papír, sloupky z počítače, pár šroubků, pájku a nakonec sprej. Výsledek je na obrázcích.

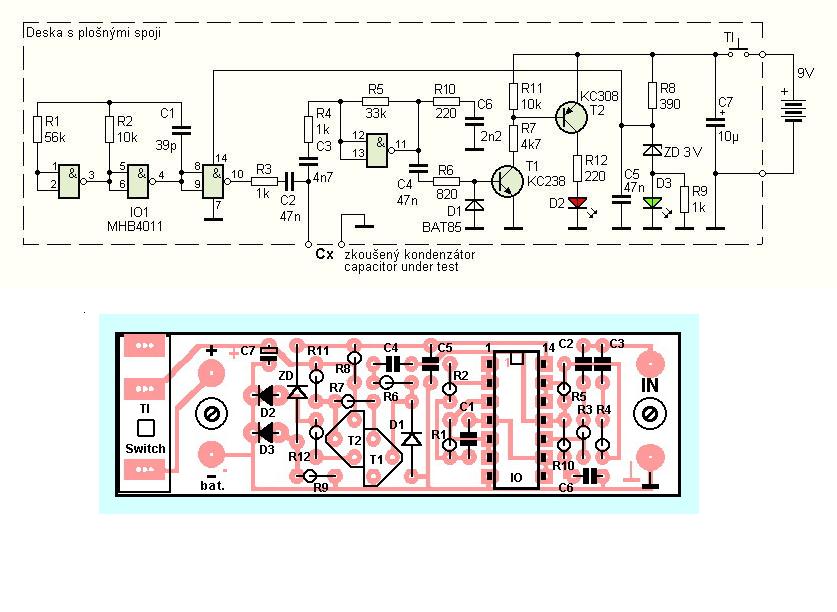

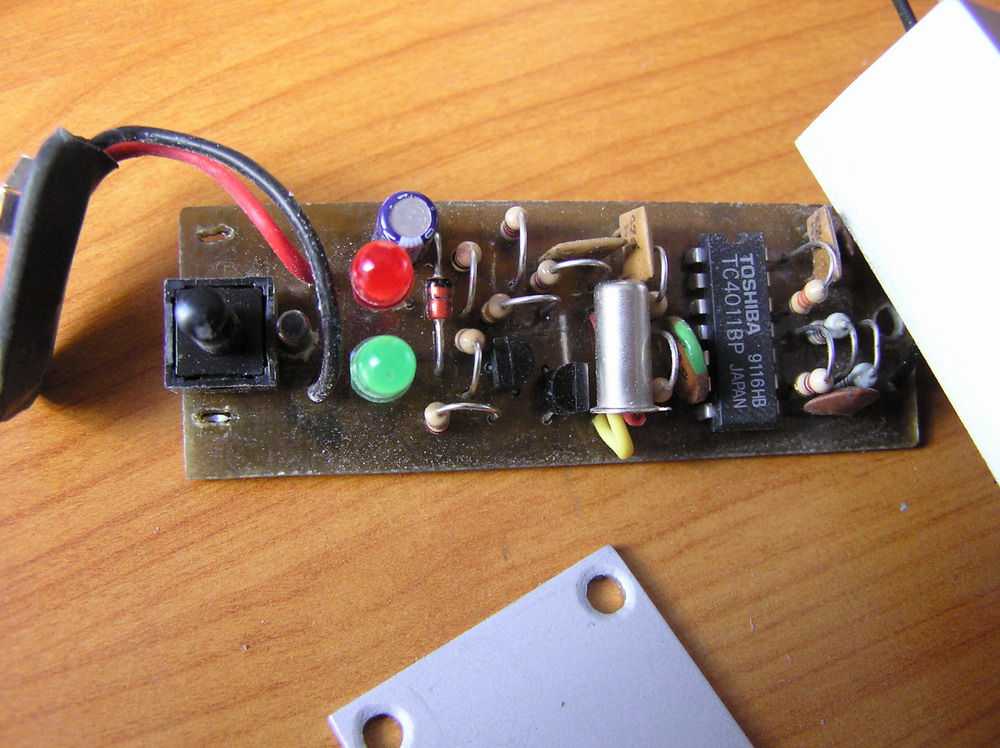

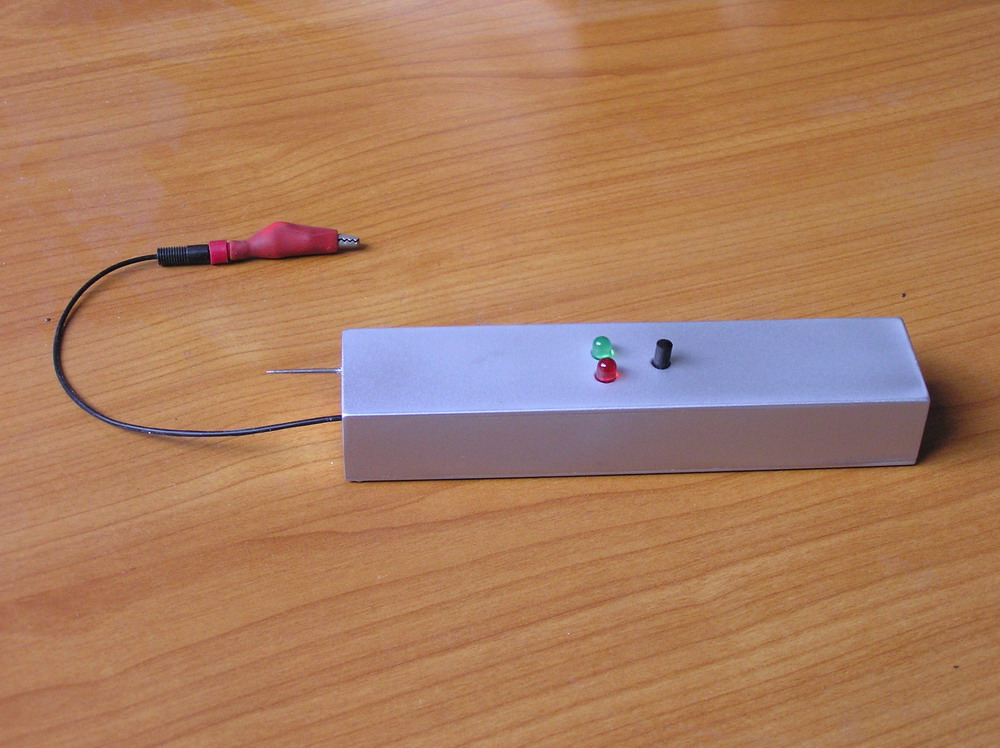

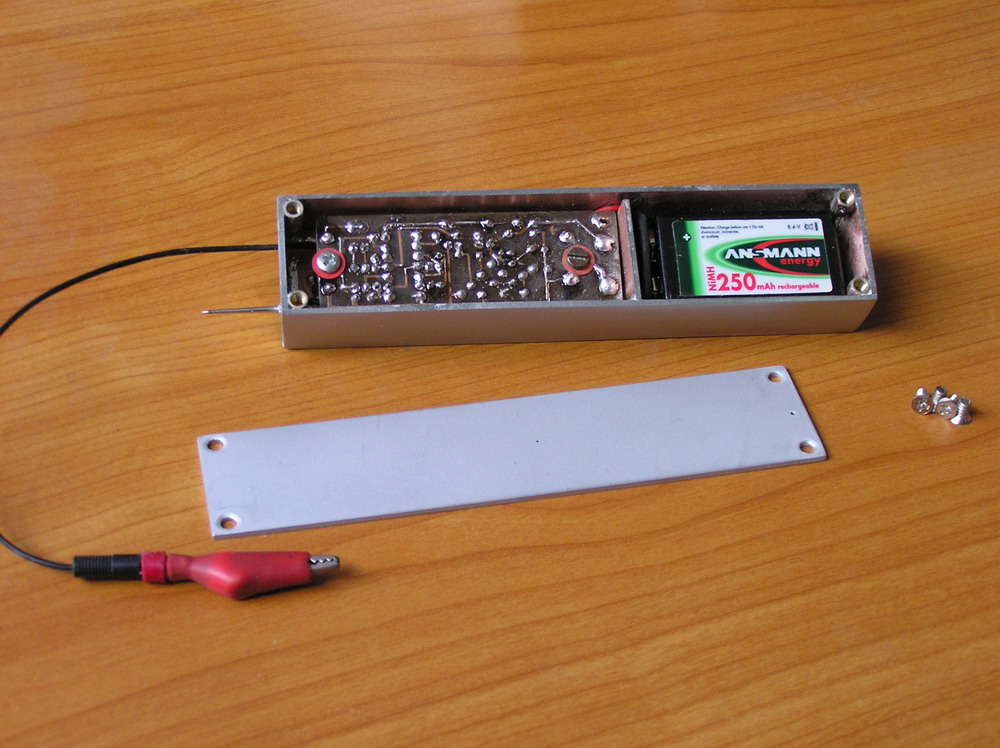

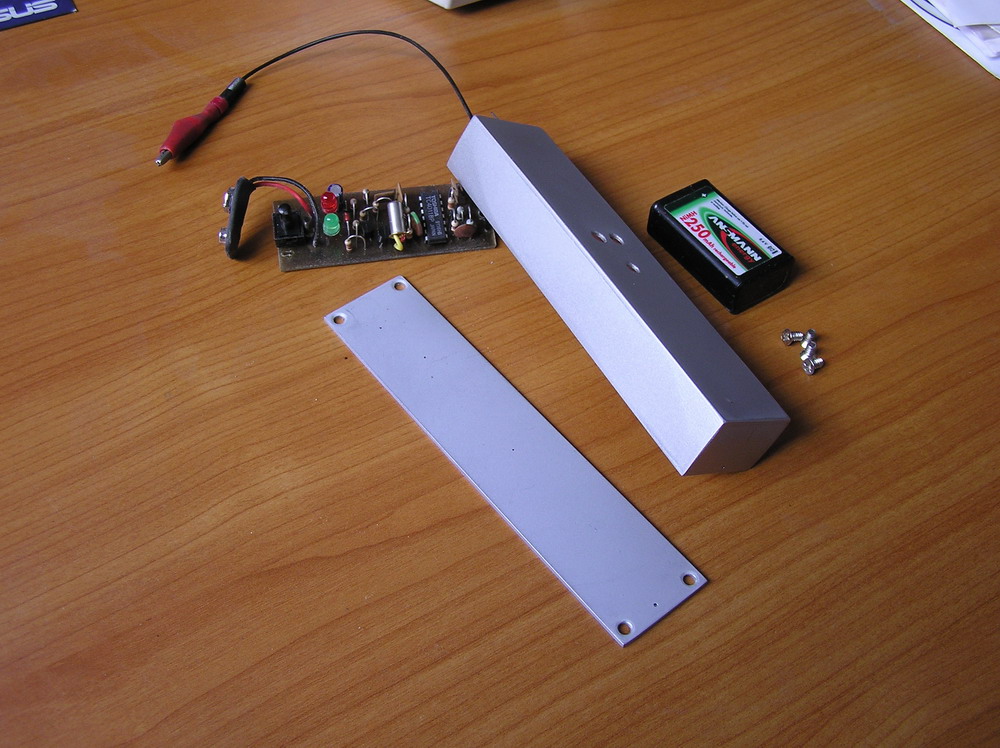

Schéma zapojení pohled na součástky rozebraný tester odkrytovaný tester hotový tester

Zkušenosti : Oba měřiče pracují bez závad ! Testování s variantou z AR je rychlejší a trochu operativnější. Má konstrukce ale dokáže zhodnotit i kvalitu kondensátoru a jejich vhodnost v daném obvodu. Zkoušel jsem krabičku elektrolytických kondensátorů testerem popsaným v AR a hned jsem asi z deseti kusů dva zahodil. Po přeměření mou konstrukcí další dva.

Nastavil jsem odpor R3 (schéma testeru z AR) na 270 Ohm. tak, aby červená LED dioda zhasla až u 3 Ohn. ESR.
