antena QO100

 21.01.2025  www.ok1vm.cz

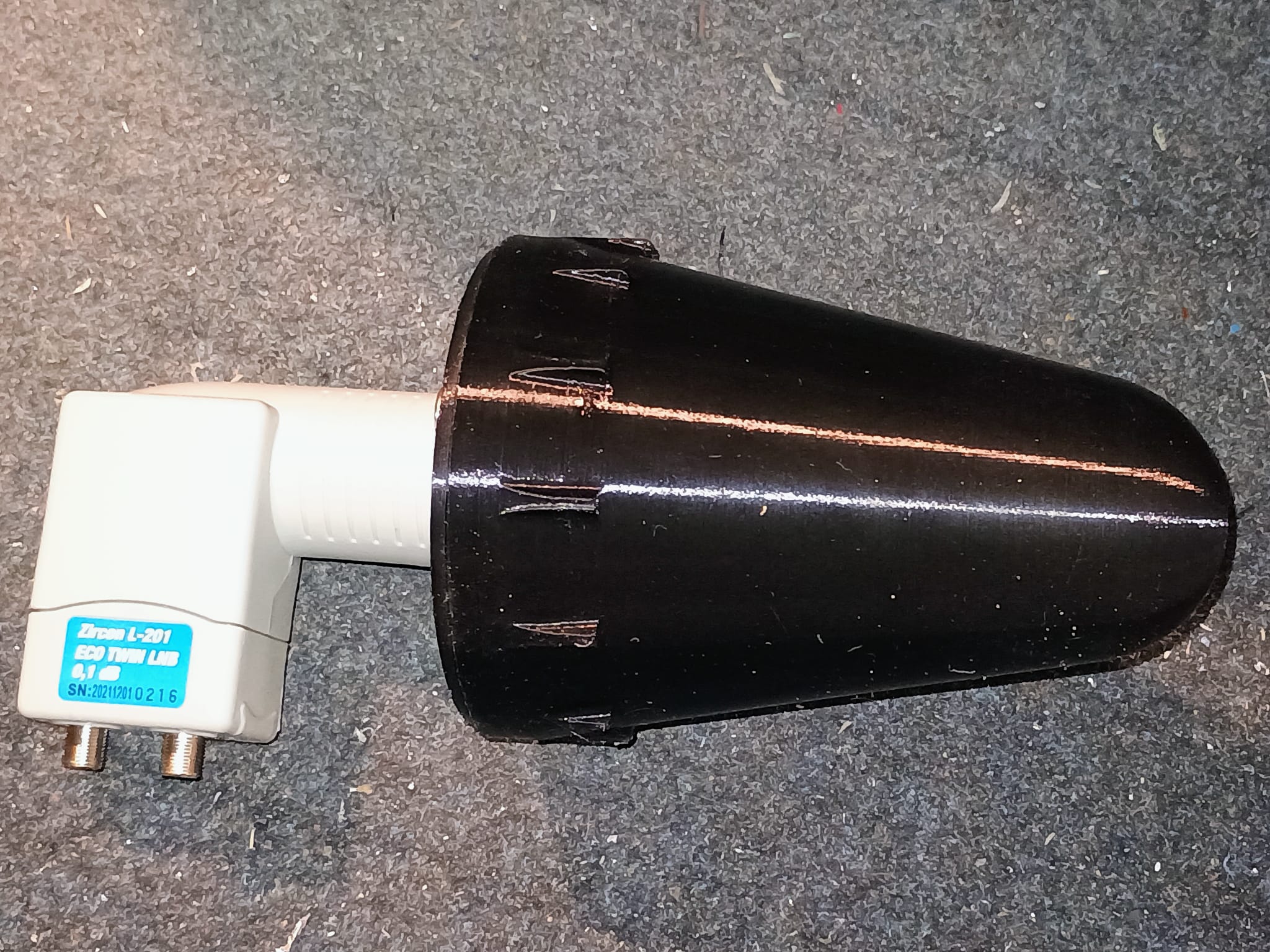

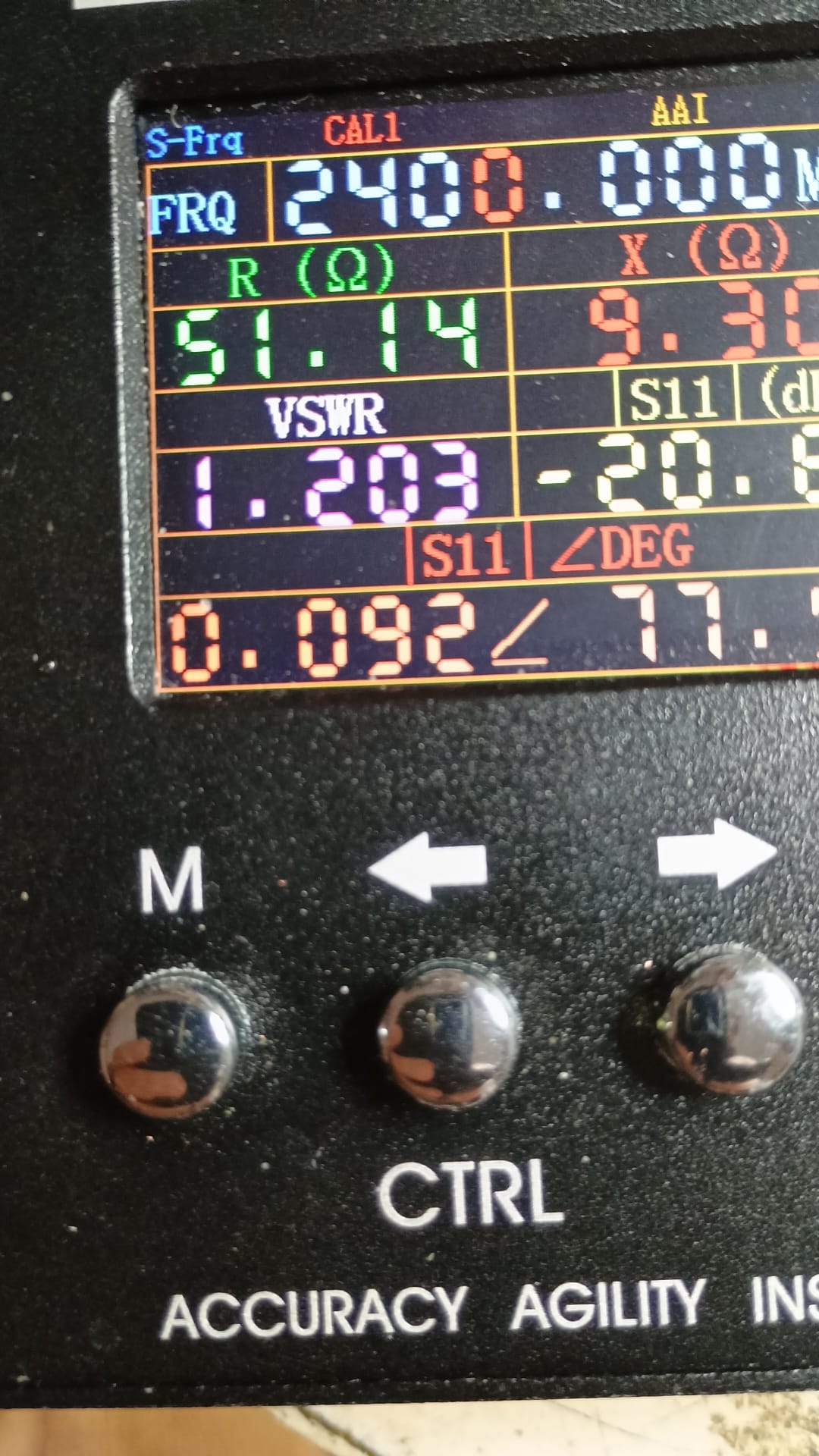

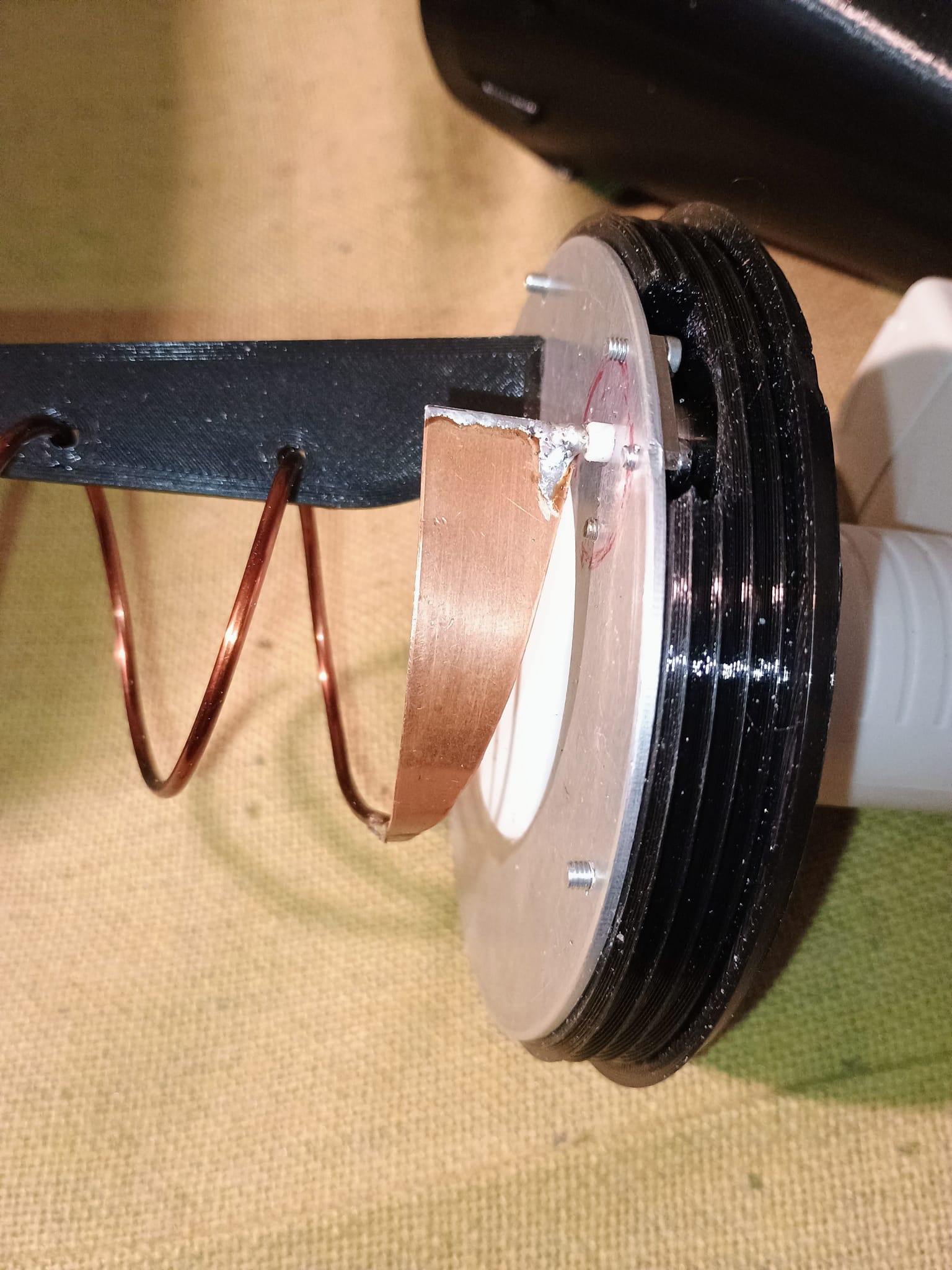

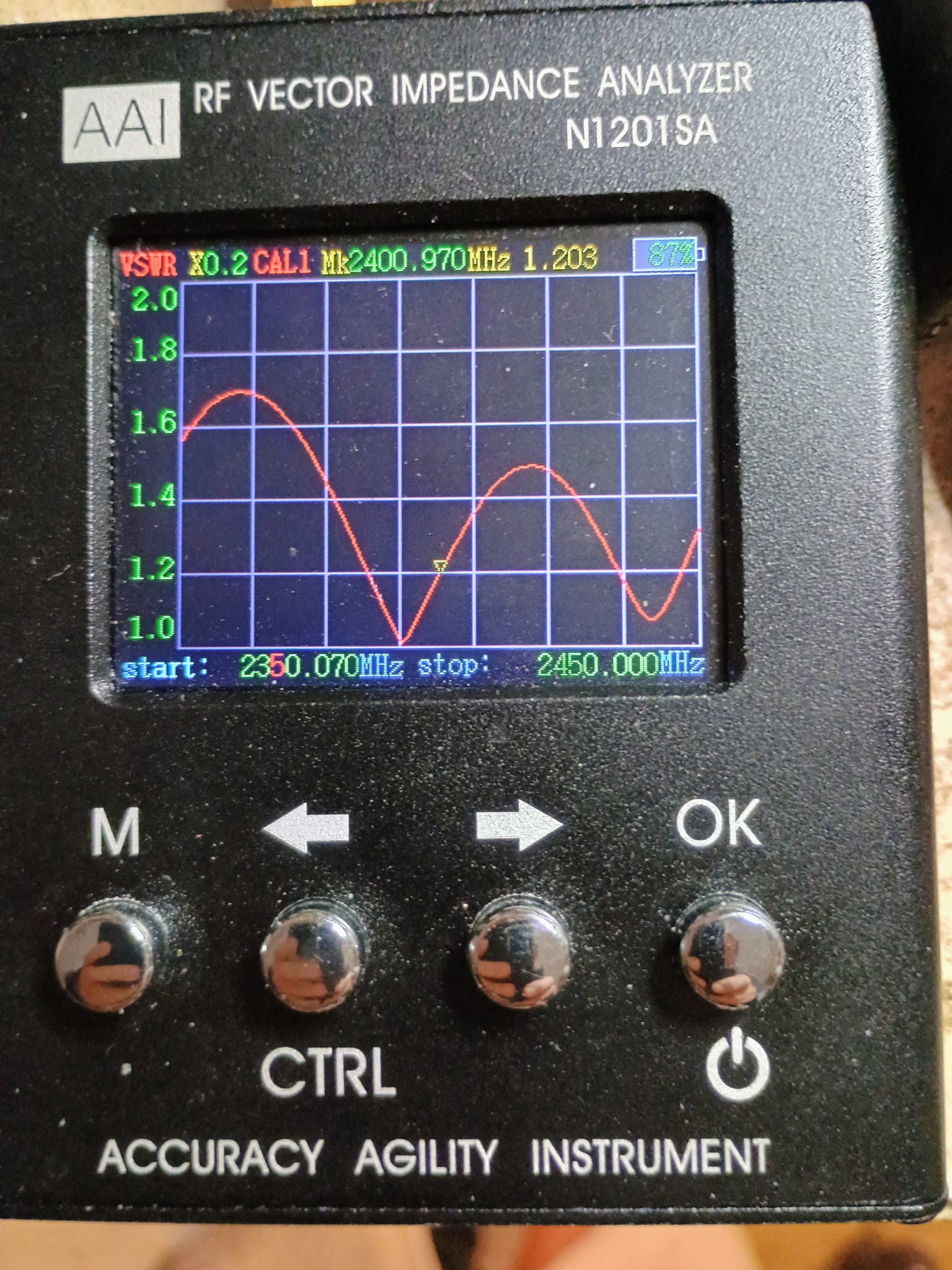

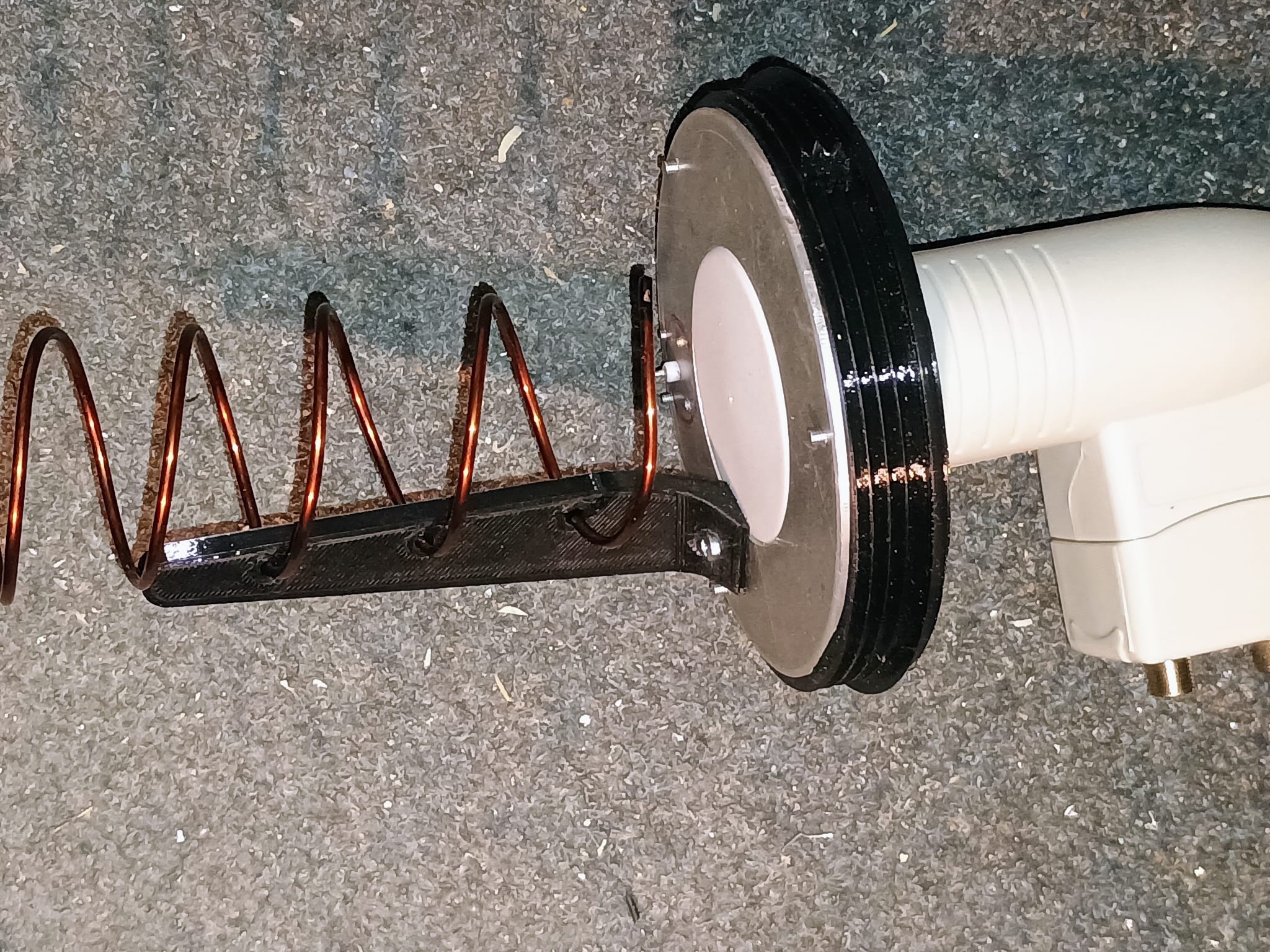

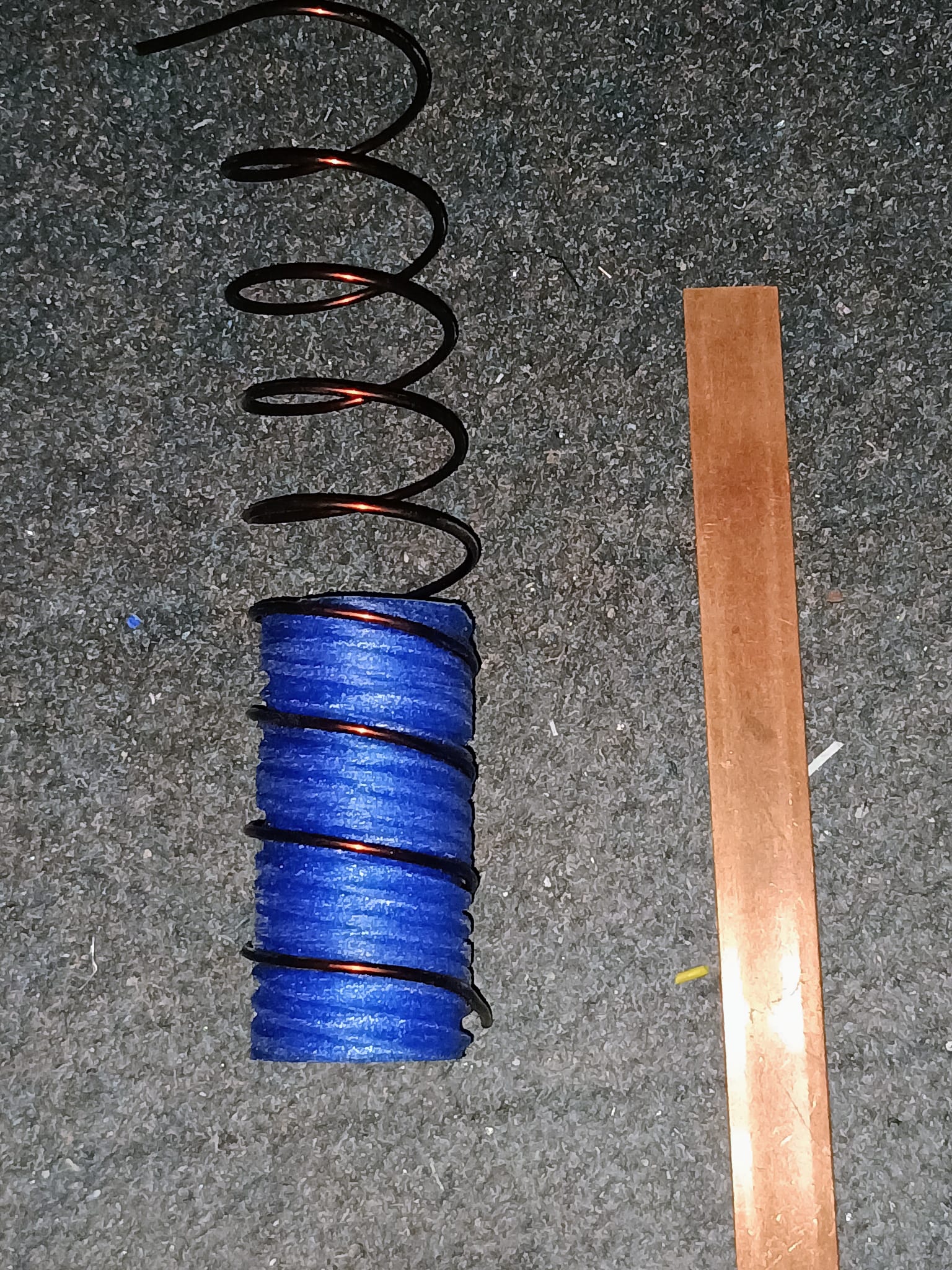

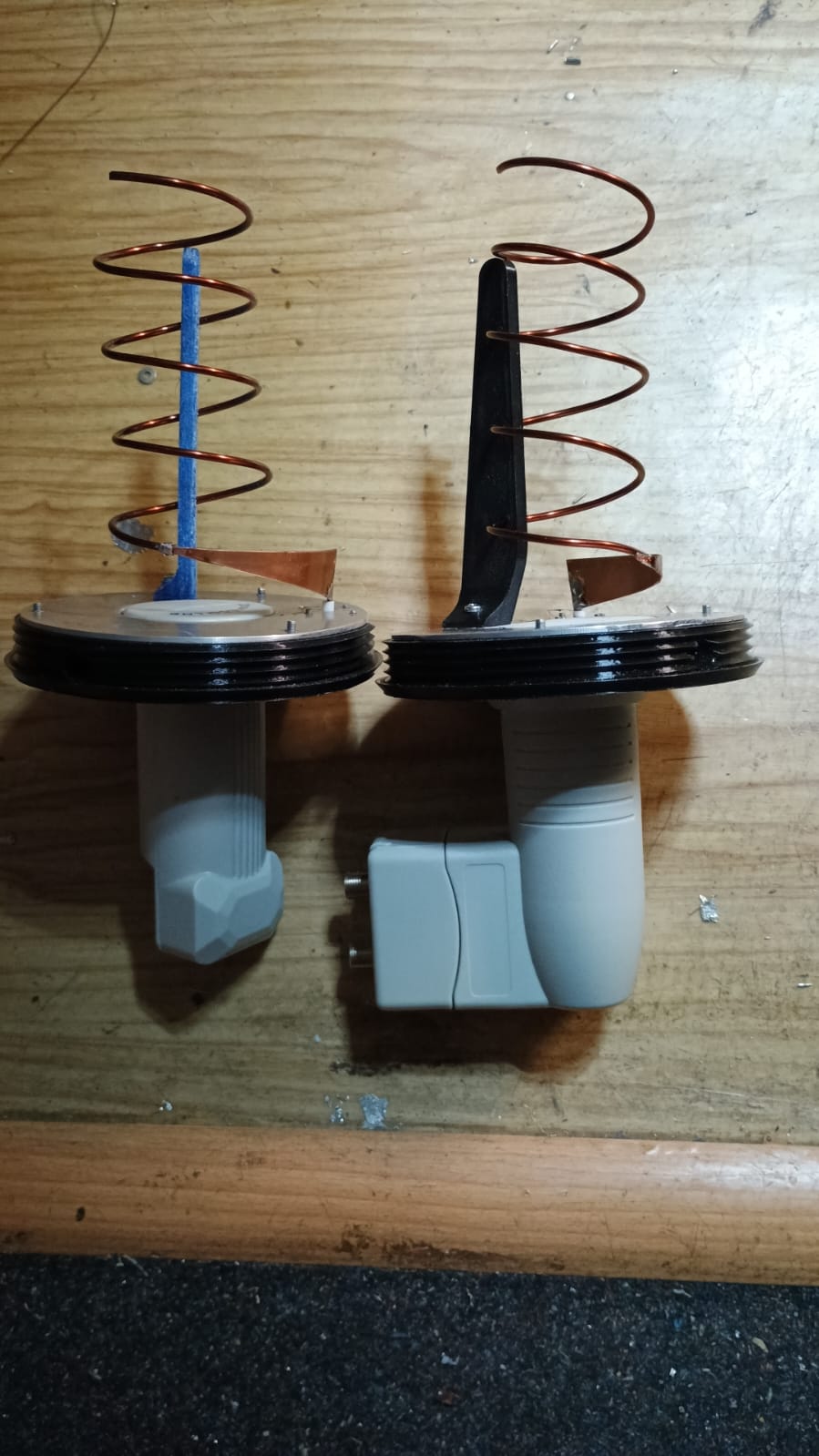

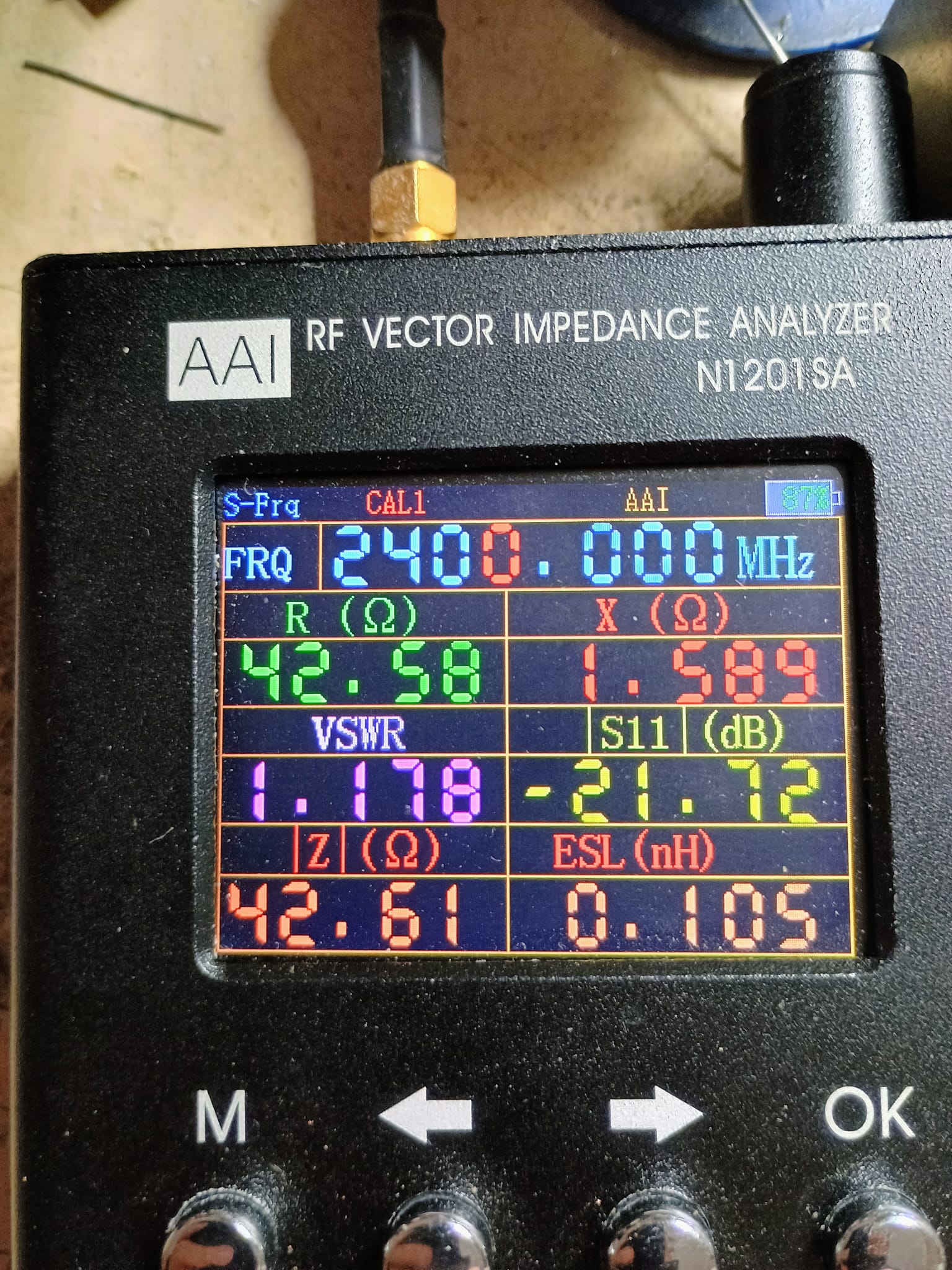

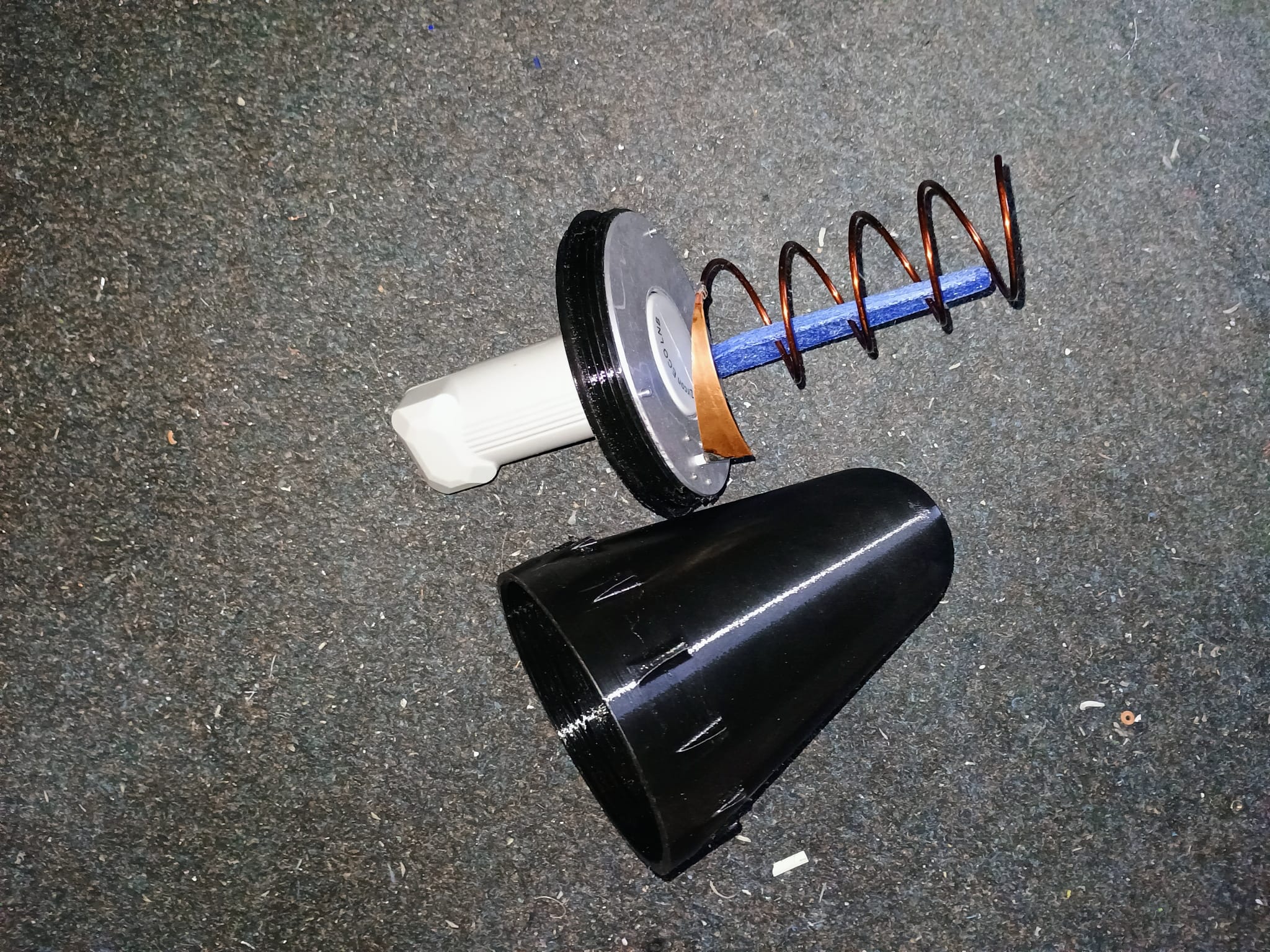

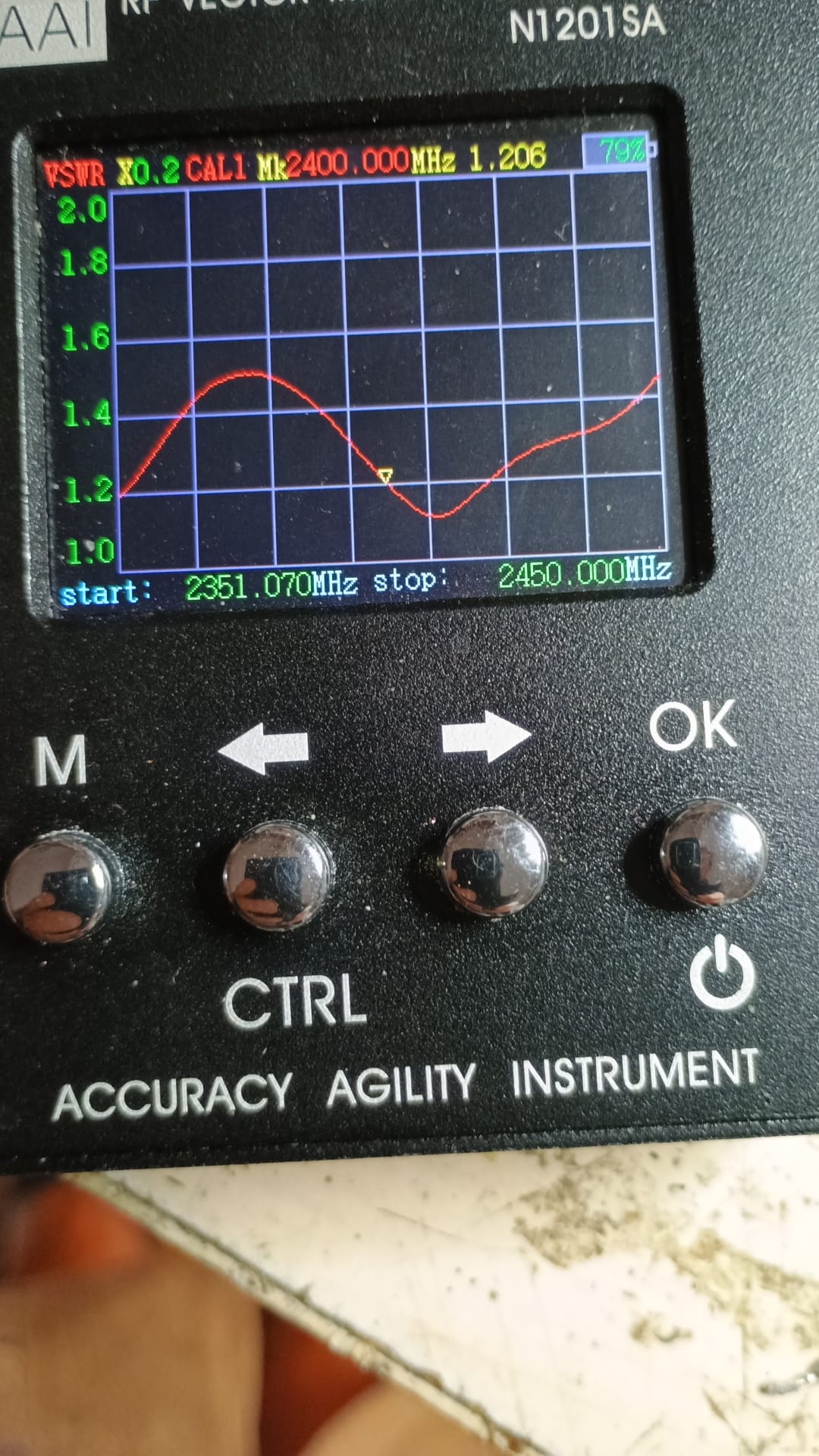

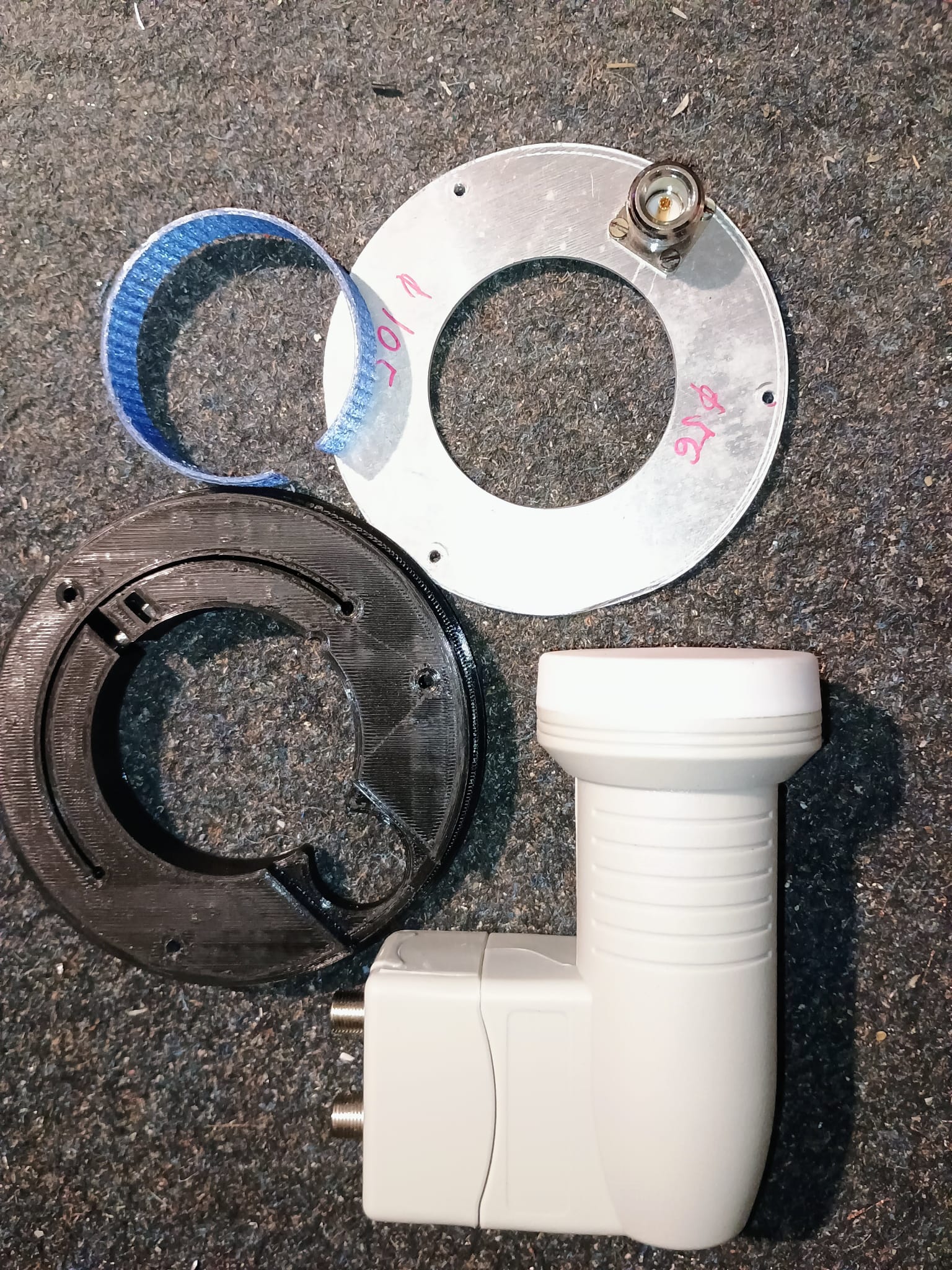

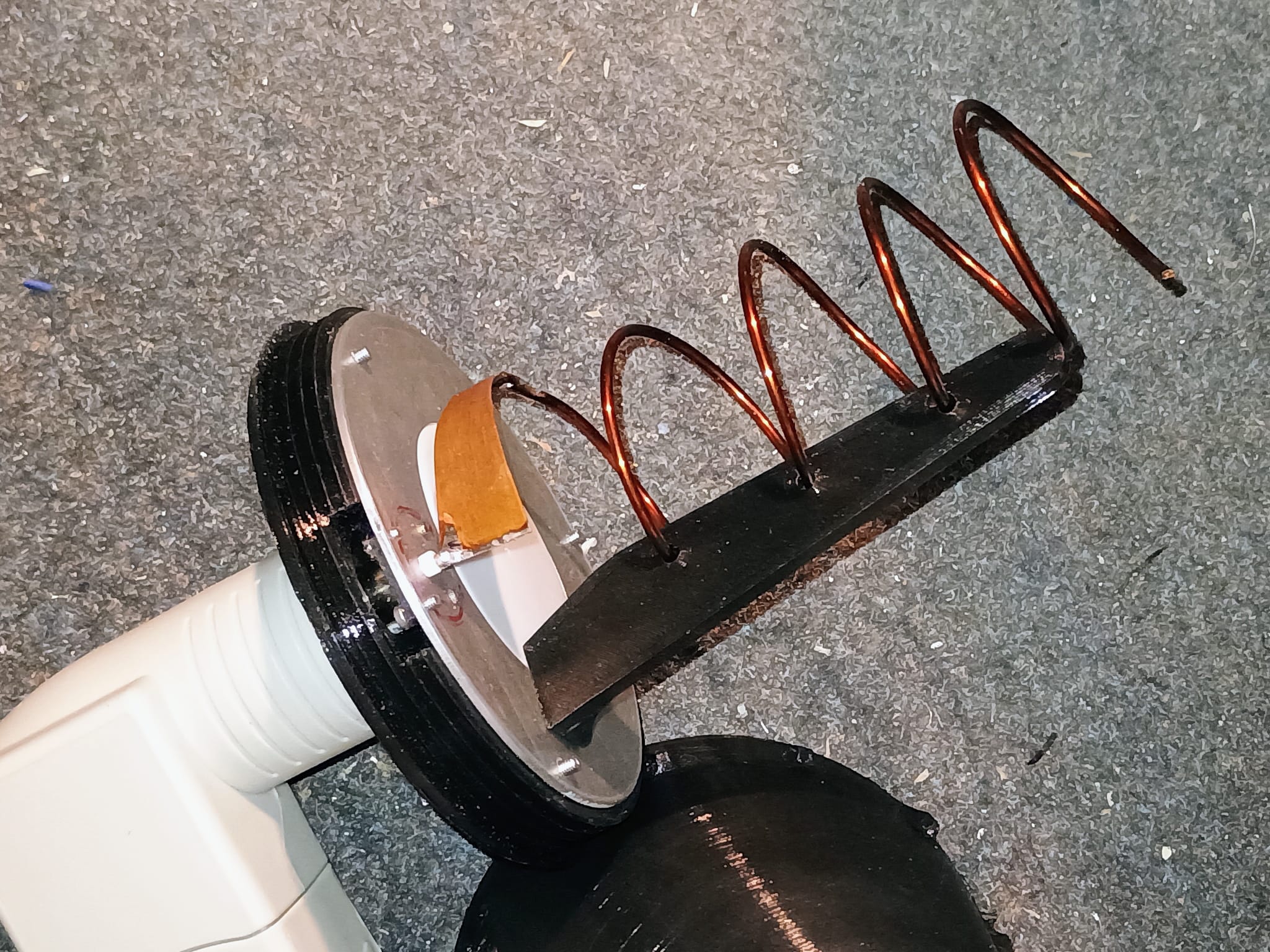

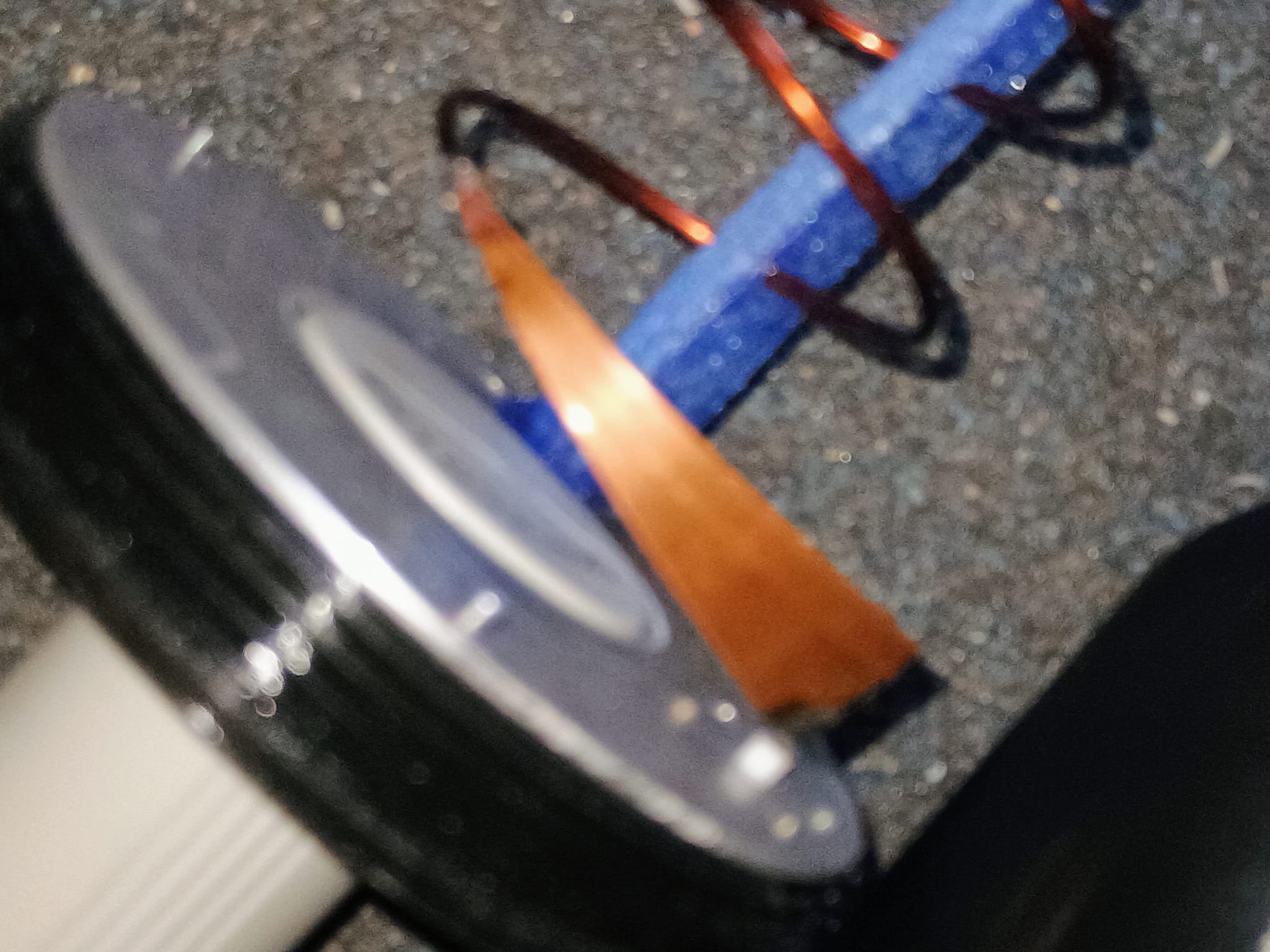

Byl jsem požádán abych trochu popsal výrobu "Poháru na led" tedy spirálovou anténu podle DC8PAT . Konstrukce je jednoduché a lze vystačit s nářadím které je v každé kutilské dílně. Je tam několik dílů, které jsou vytisknuté na 3D tiskárně, což už dnes má doma skoro každý radioamatér (a nebo jeho přítel). Disk je udělaný z kousku hliníkového plechu 2mm. Ta síla není podstatná, je to jen o obrobitelnosti materiálu. Z 2mm AL plechu to jde vyříznout přímočarou pilou a zbytek dohnat pilníkem. Tem kdo má k dispozici soustruh si to vytočí na soustruhu. Silnější materiál se v soustruhu nevlní a jdou do něj vyřezat závity. V originálním popisu je i přípravek pro soustruh, ale ten v mém případě pohodlně nahradil šroub. Je tam i trn na navinutí spirály, ten jsem vytiskl i když jde navinout na trubku a roztáhnout . Přizpůsobení jsem udělal s měděného propojovacího pásku. Konektory "N" jsem našel s trochu menší základnou, abych neměl problém s umístěním a aby nebránil šroubování "poháru na led". Na požití L101 a L201 jsem musel vyrobit různá mezikruží. Rozměry neuvádím protože se to bude lišit kus od kusu, dokonce ani stejně označené LNB se liší. SWR bylo na první změření 1:1.4 po mechanických úpravách 1:1.2 a už se mi s tím nechtělo dál hrát....
