Útlum 0 - 31,5 dB

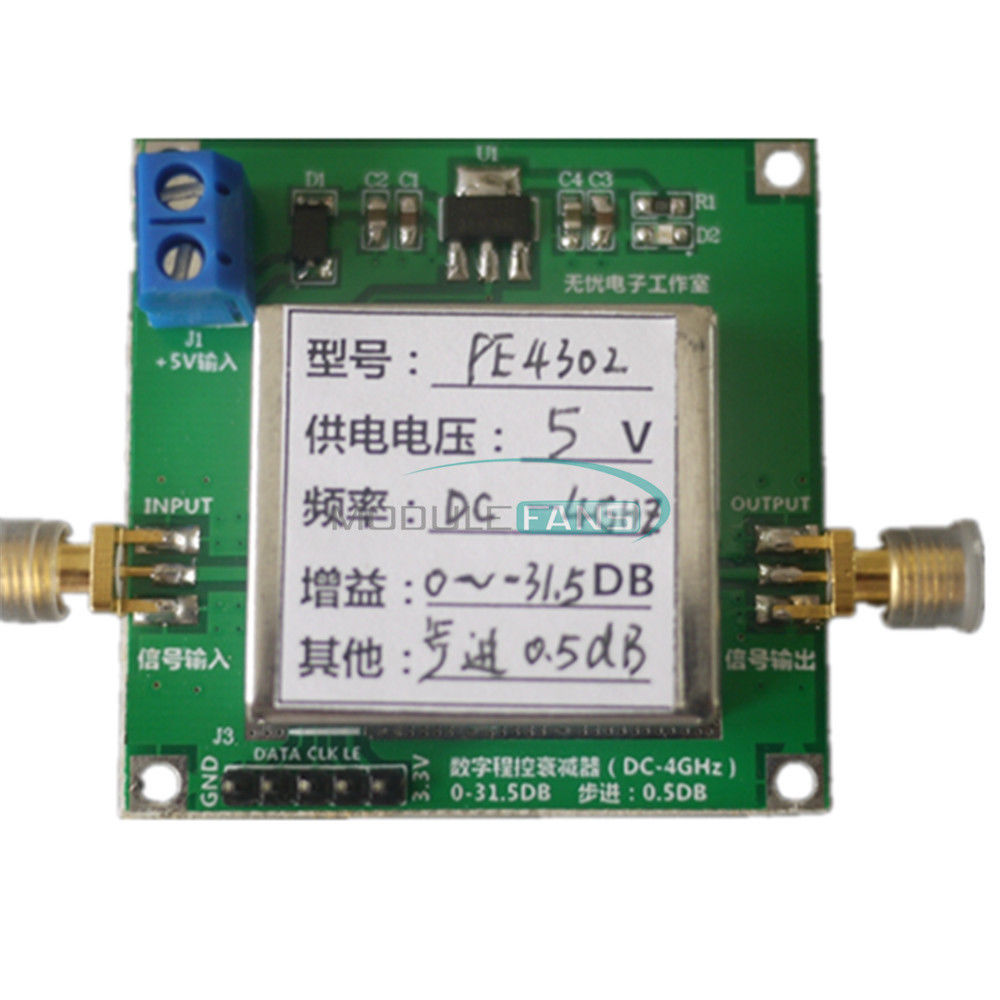

Už před časem se mi podařilo koupit u "číňana" Nastavitelný útlum 0 - 31,5 dB.

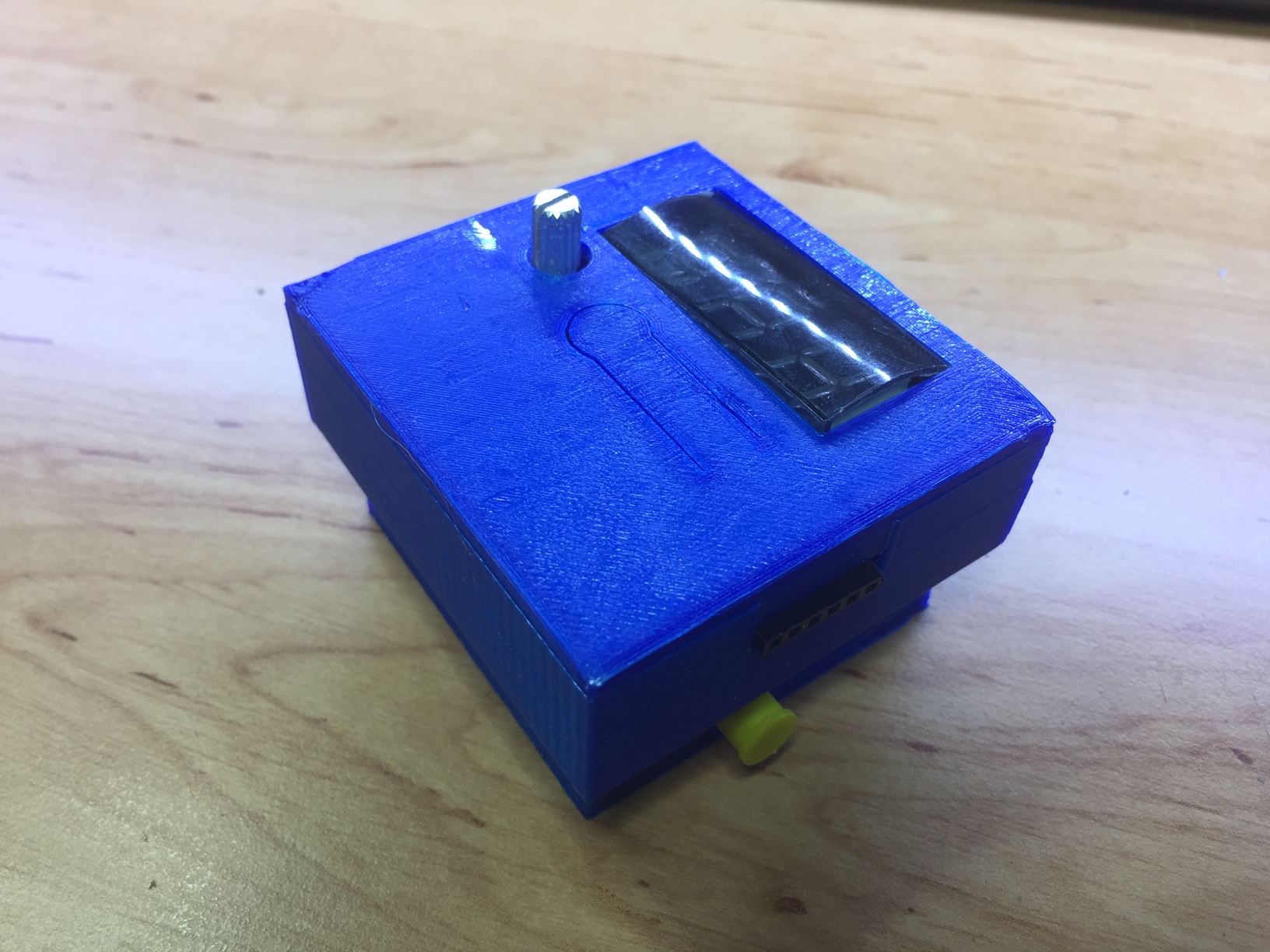

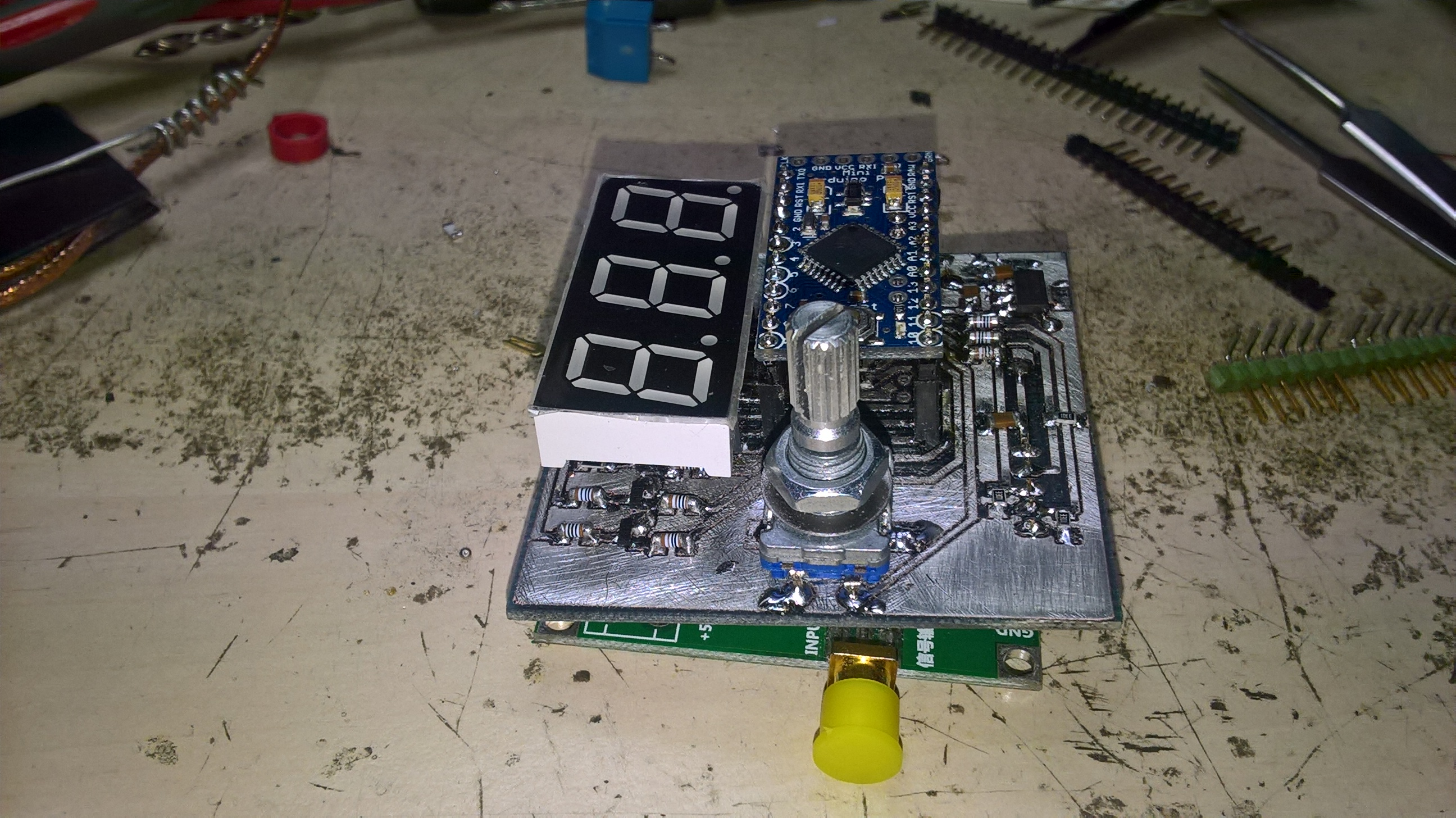

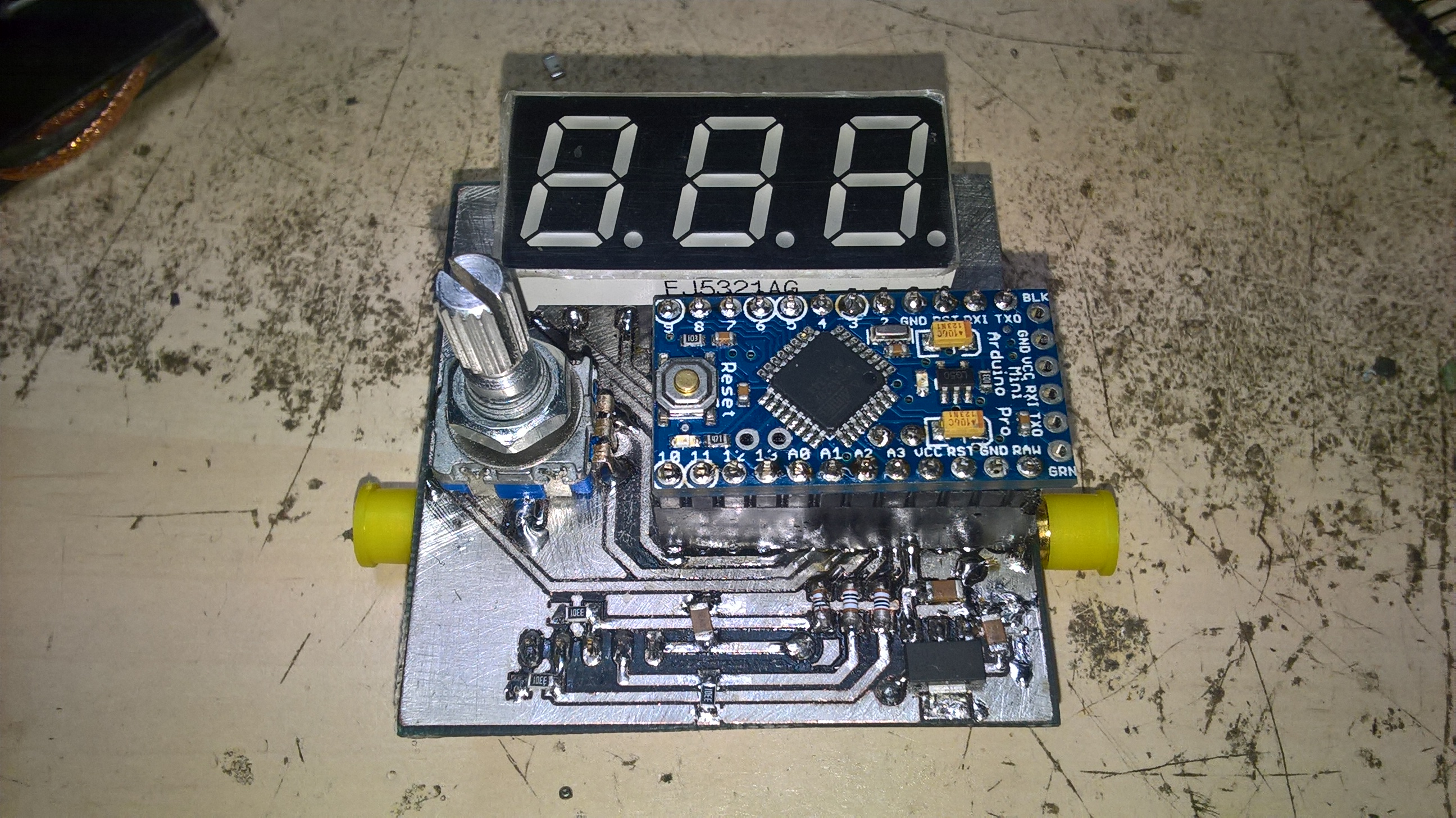

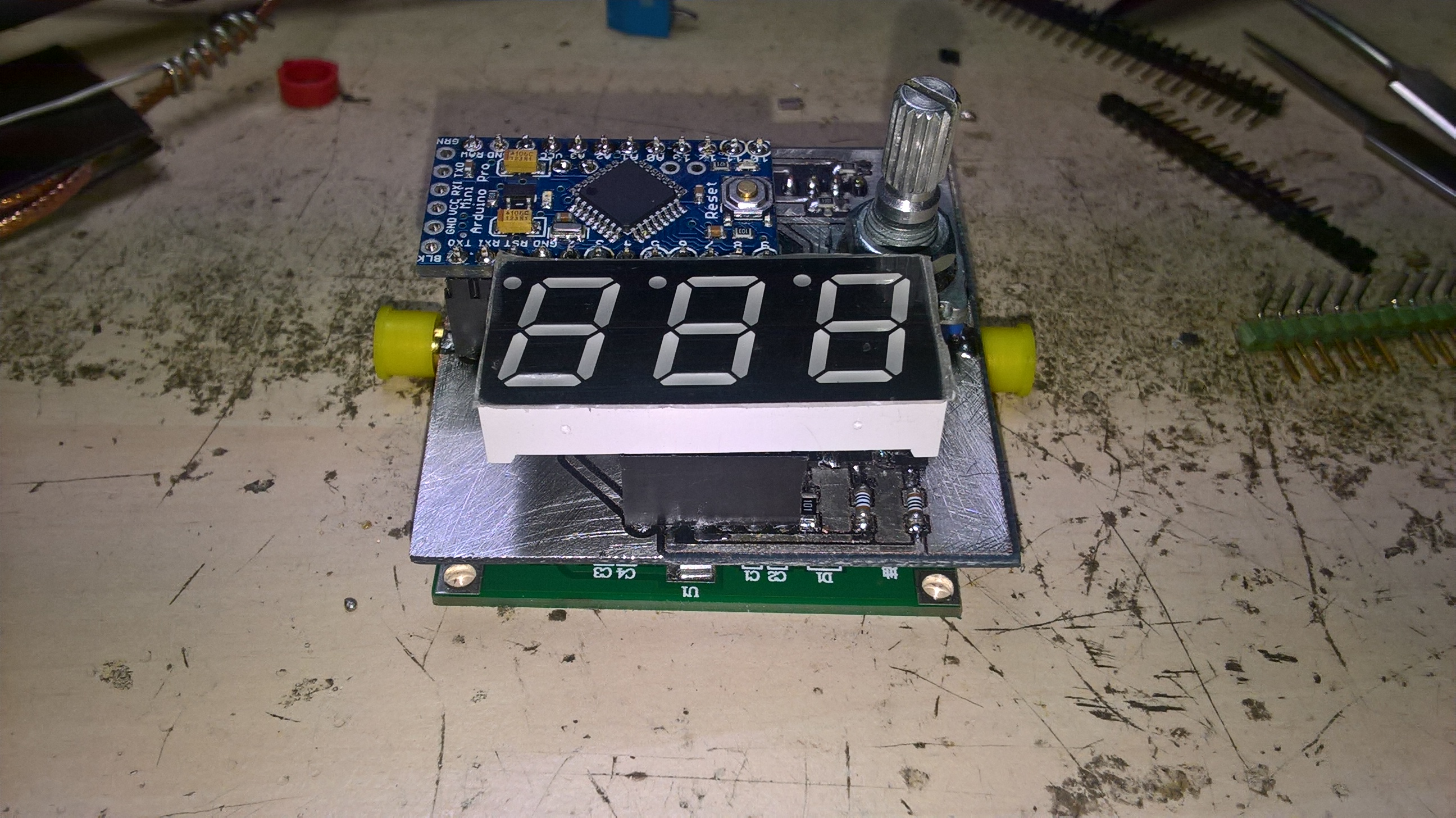

Protože je možné jak paralelní tak sériové nastavení, lákalo mne udělat nastavení pomocí arduina. Snažil jsem se udělat to co nejmenší ale dopracoval jsem se k rozměru o malinko většímu než je rozměr modulu. Nic se nedá dělat , předělávat se mi to nechce a tak to bude muset napravit krabička.

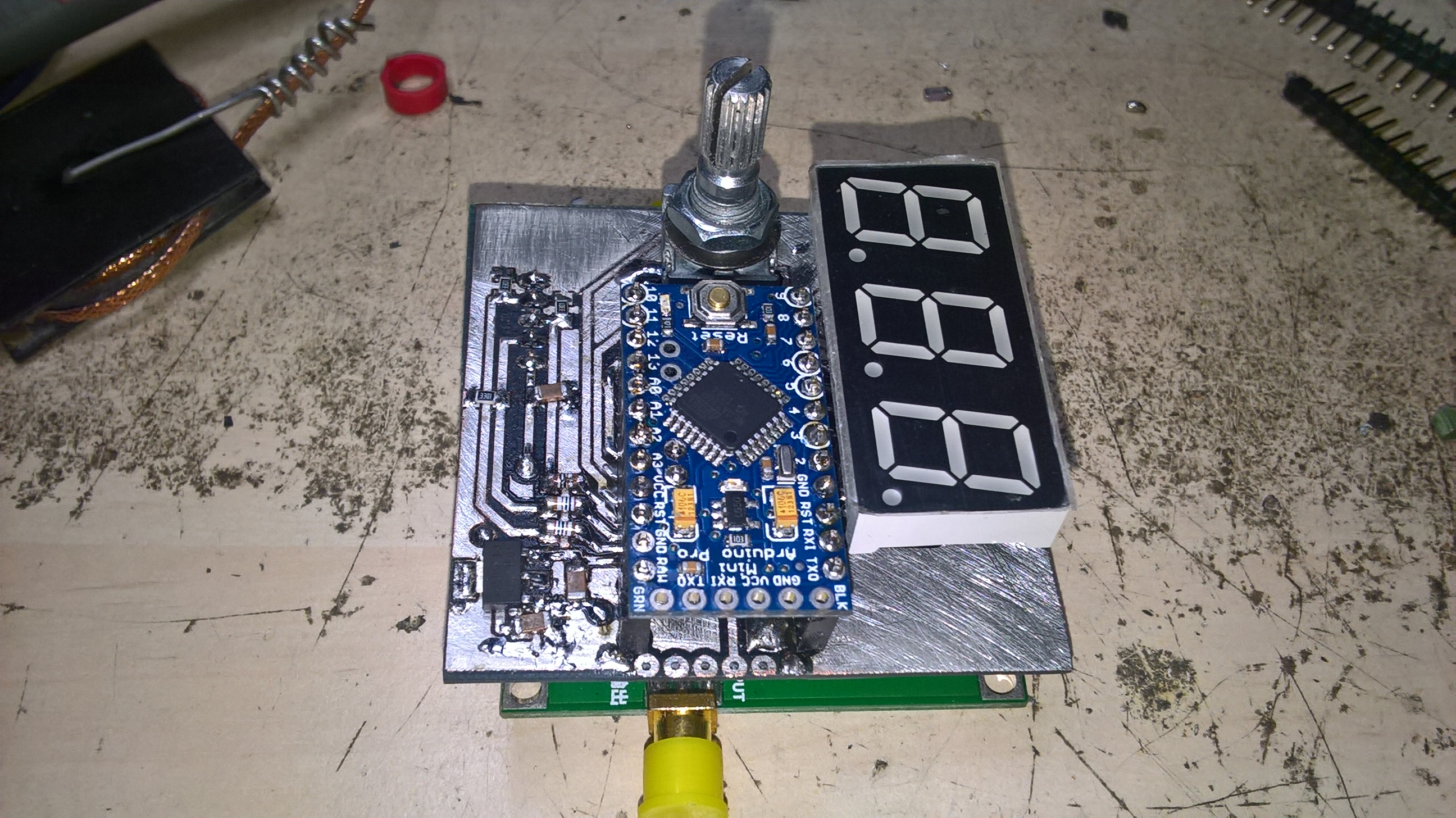

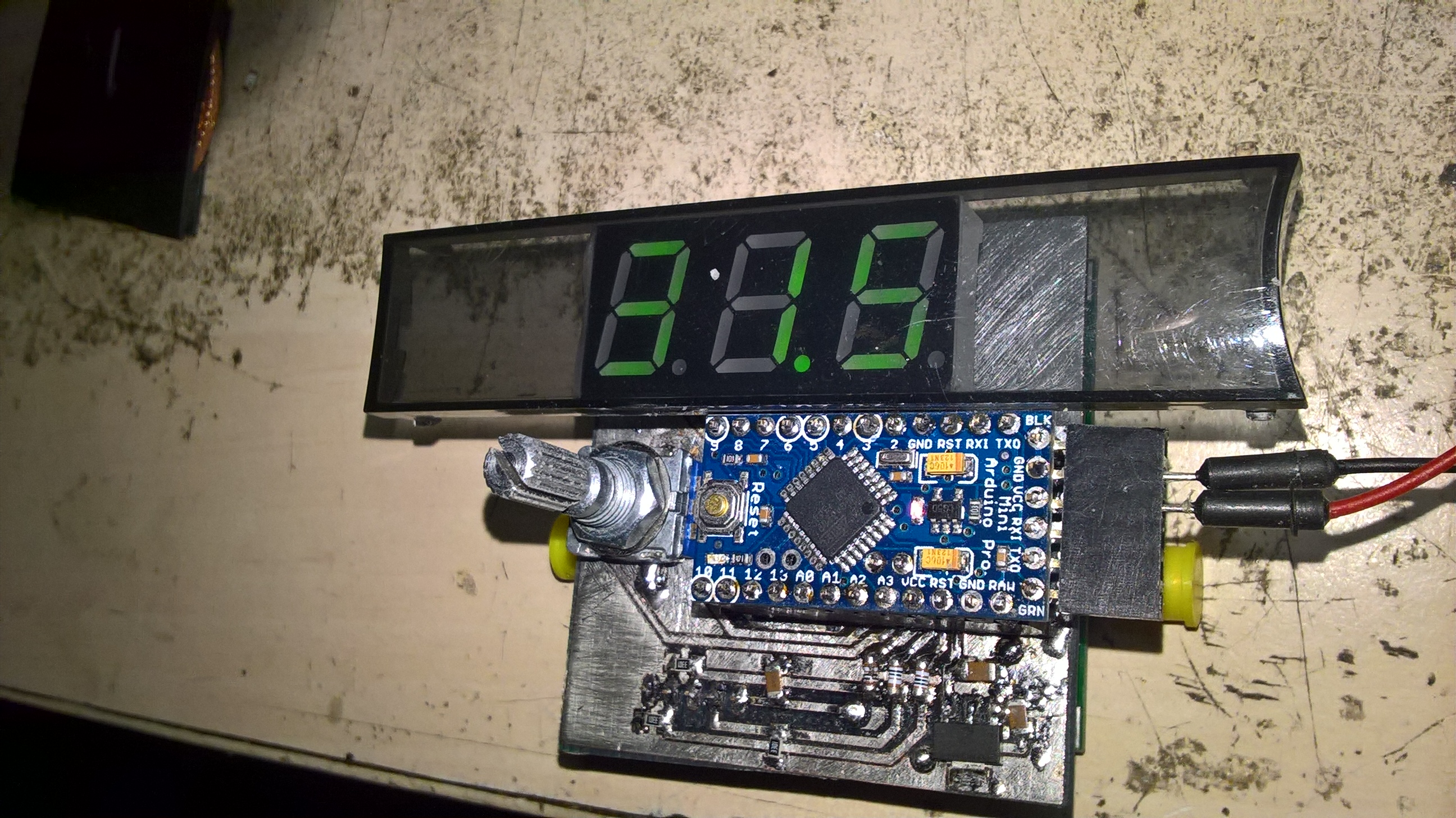

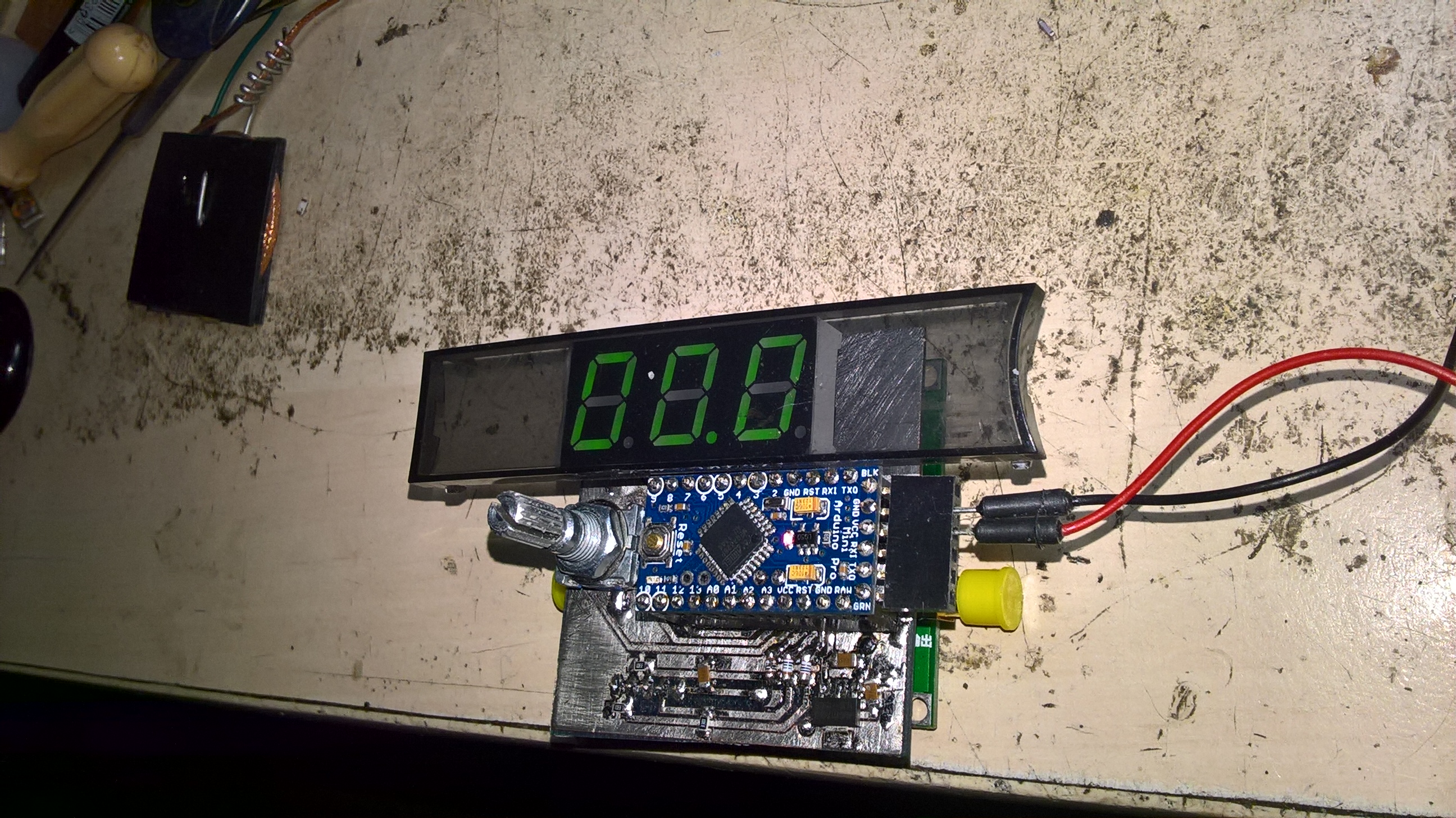

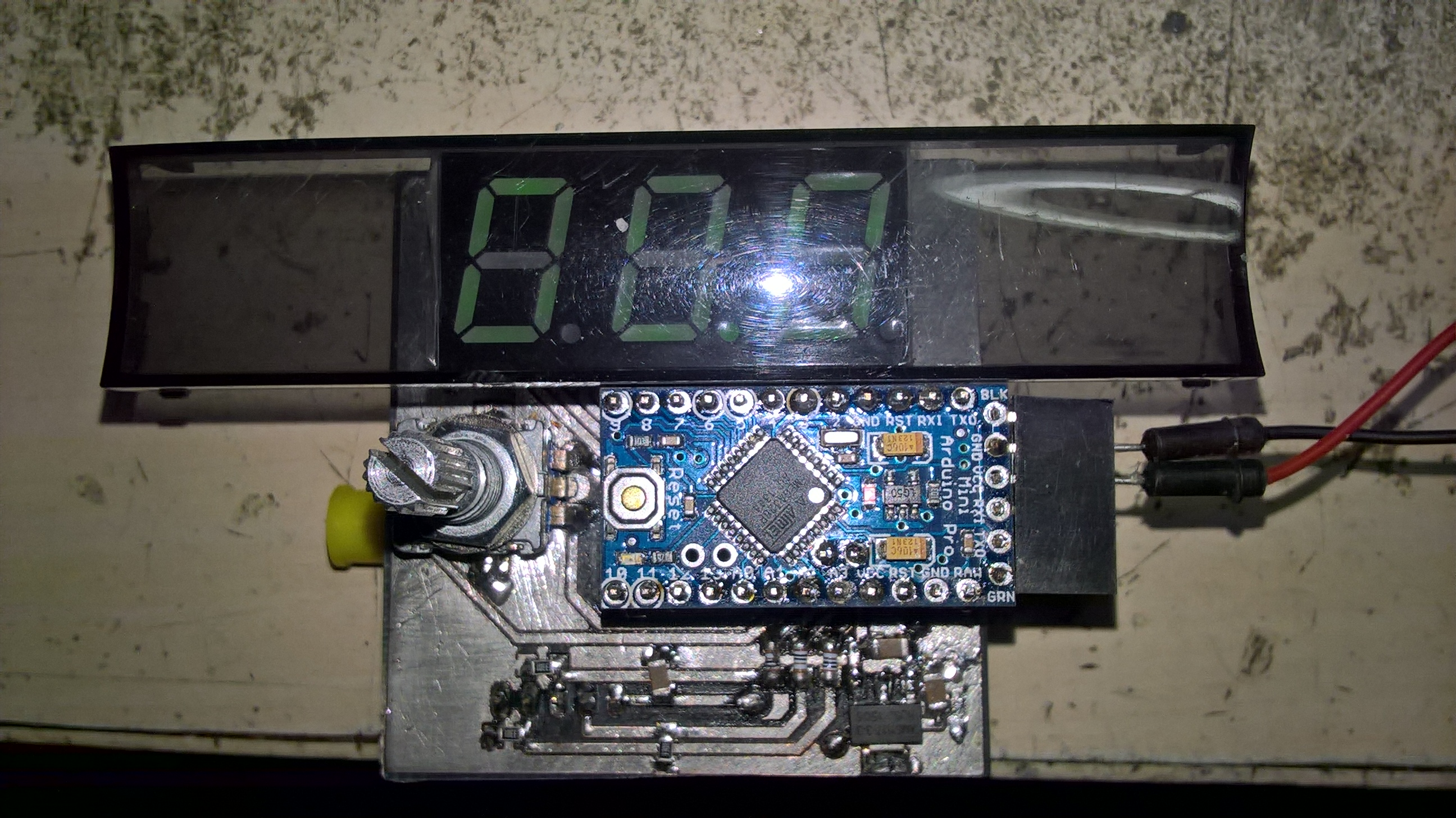

Arduino... Je možné použít model mini, mini pro, nano a samozřejmě i další. Je to jen otázka rozměru. Já jsem použil mini, protože se mi povalovalo v krabici "od číňana".Zobrazovací prvek jsem zvolil 7 segmentový display se třemi čísly. Spotřeba je celého zařízení pouze 50mA a tak se to dá napájet z kdečeho. Já používám zdroj pro telefon 5V.

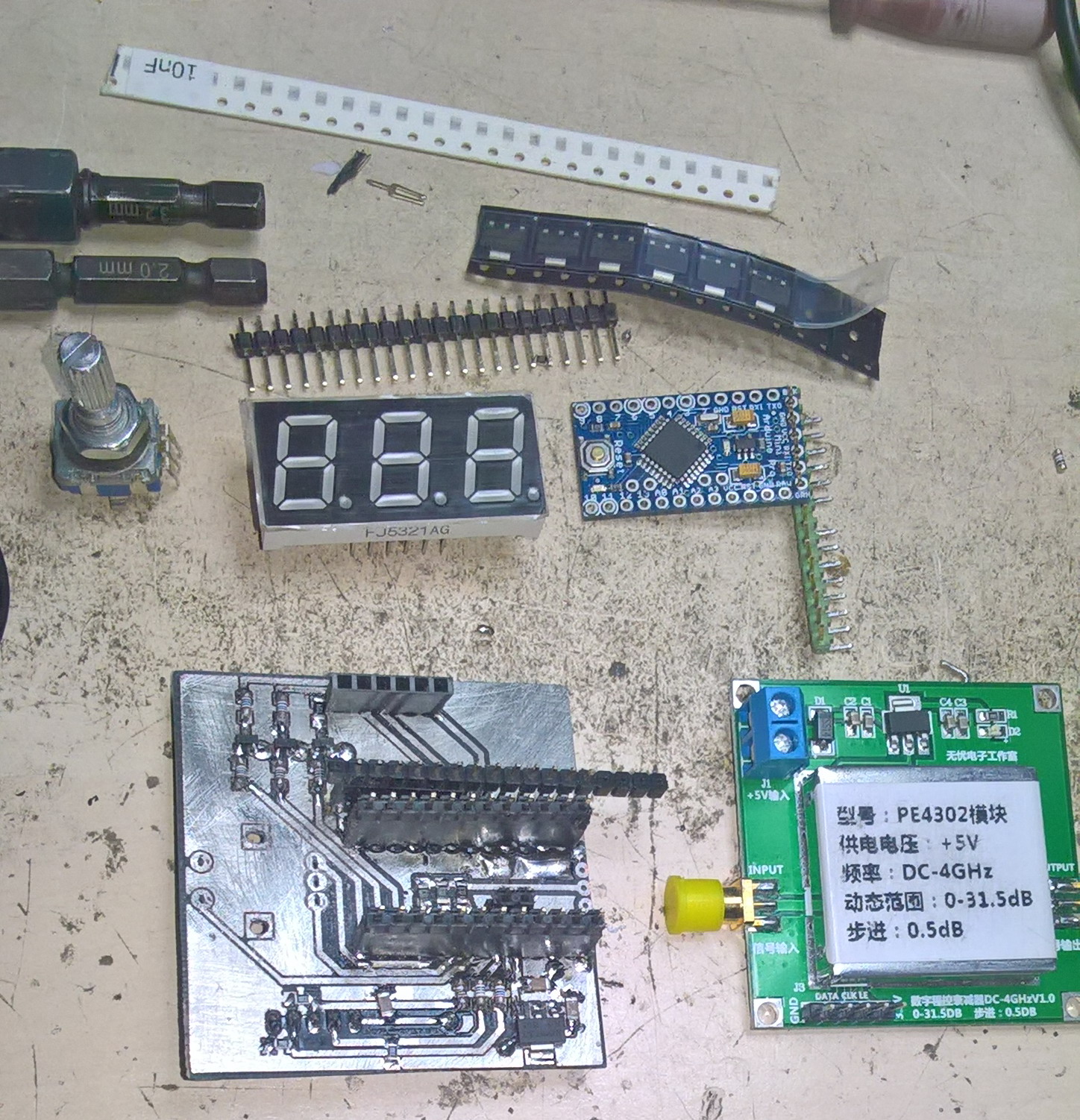

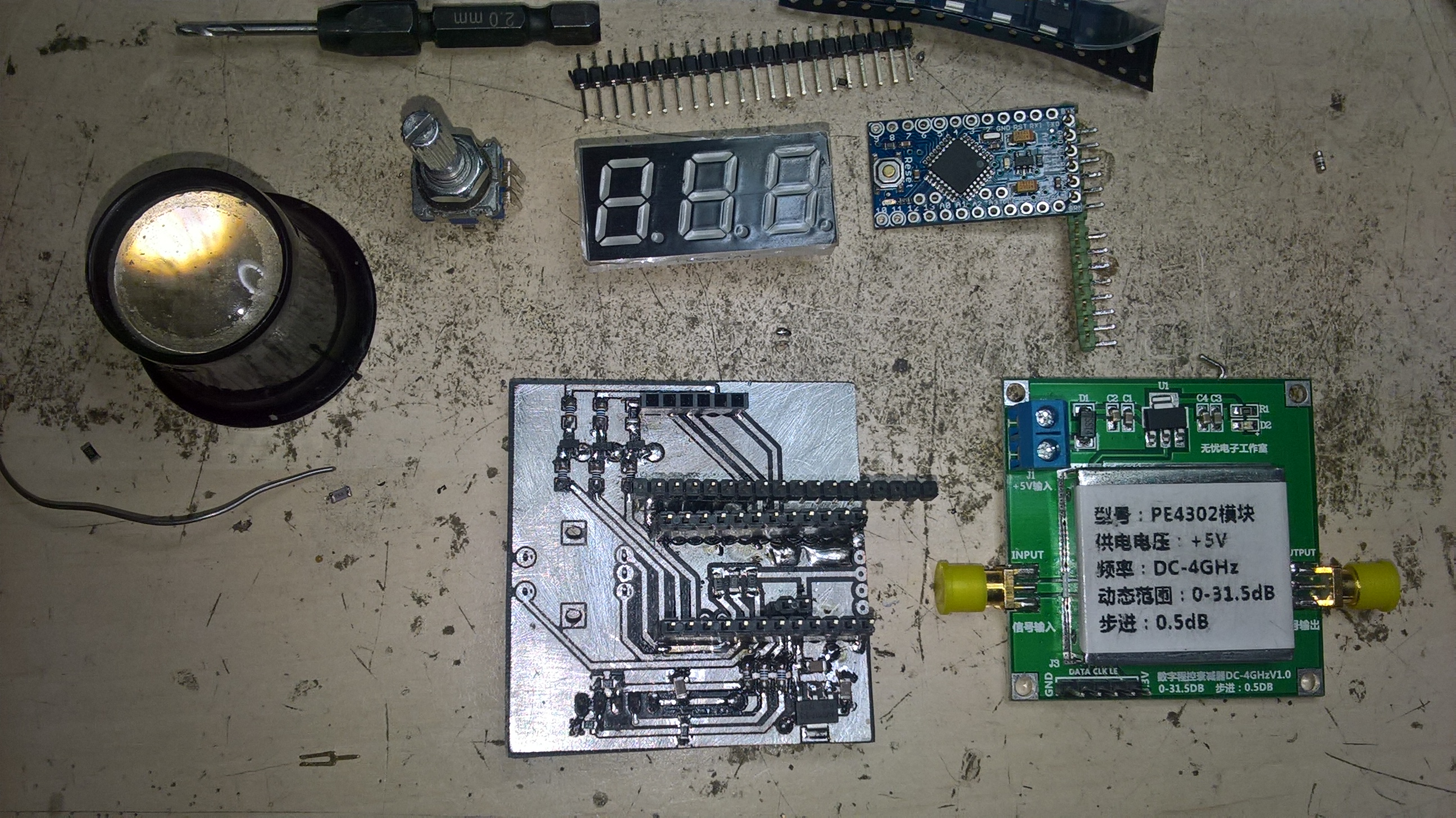

V programu je možné zvolit použitý typ jen přesunutím nastavení pinů. To je proto aby spoj vyšel bez zbytečných propojek. Na mém modelu zůstala jedna :(

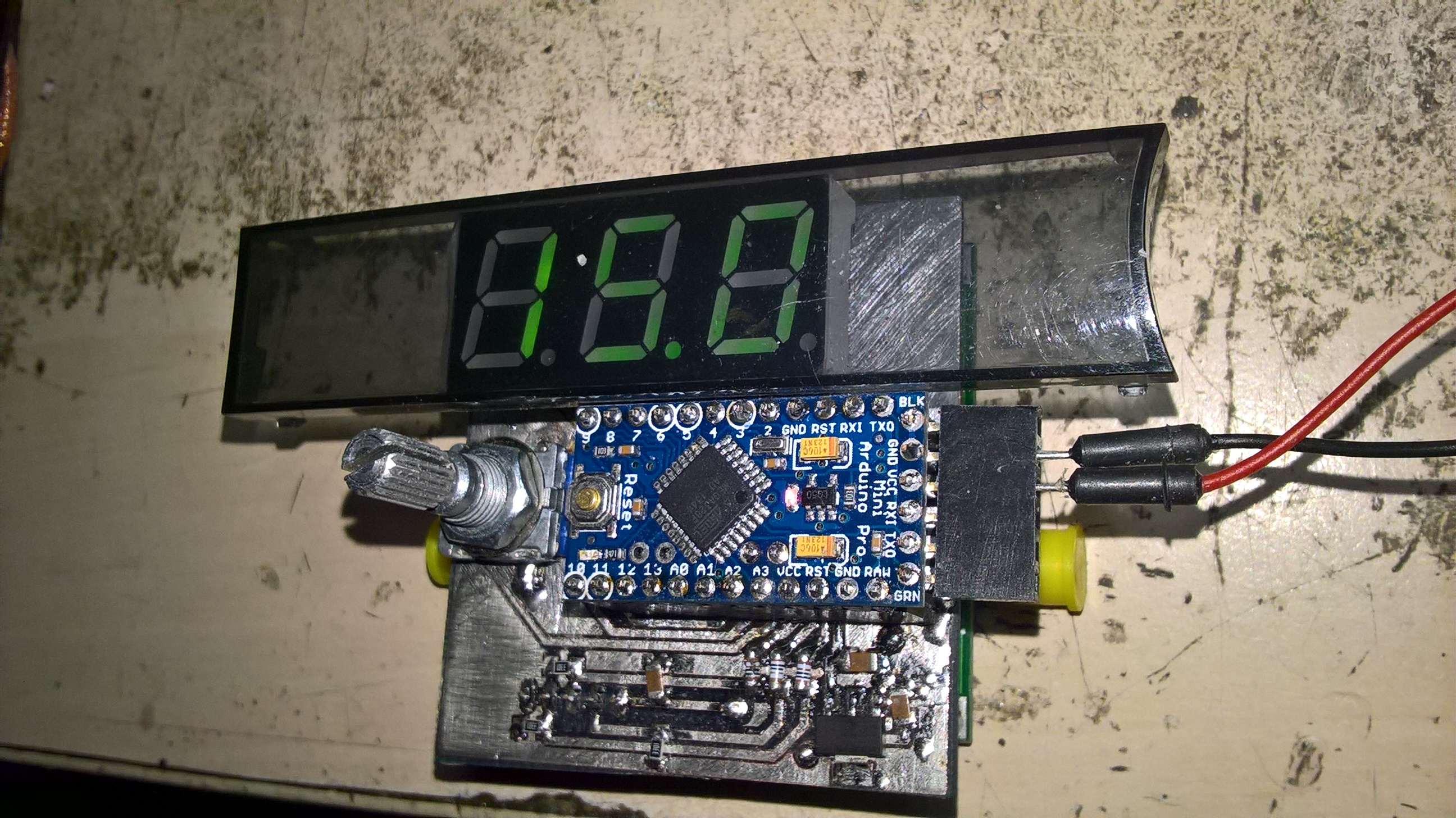

Po připojení Arduina , nahrání sketche a jeho úpravy podle použitého typu, můžeme spustit monitor. Po zadání h se objeví help podle kterého můžeme s arduinem komunikovat. Samozřejmě nepotřebujeme počítač pro komunikaci. Útlum stačí nastavit rotačním enkodérem a zapsat pro pozdější použití do paměti EEPROM. Zapsaný útlum se nastaví hned po zapnutí, nebo po případném resetu arduina.

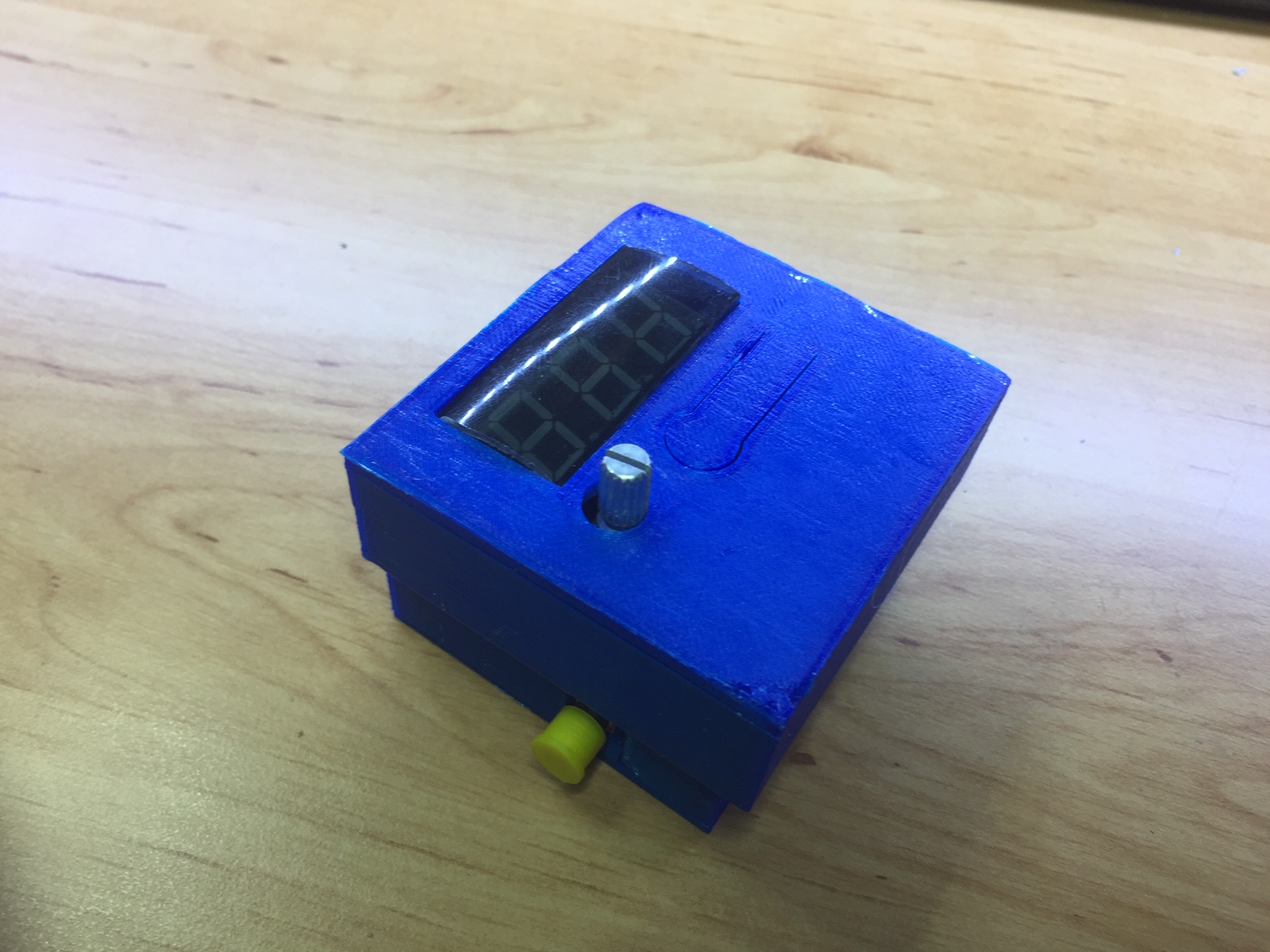

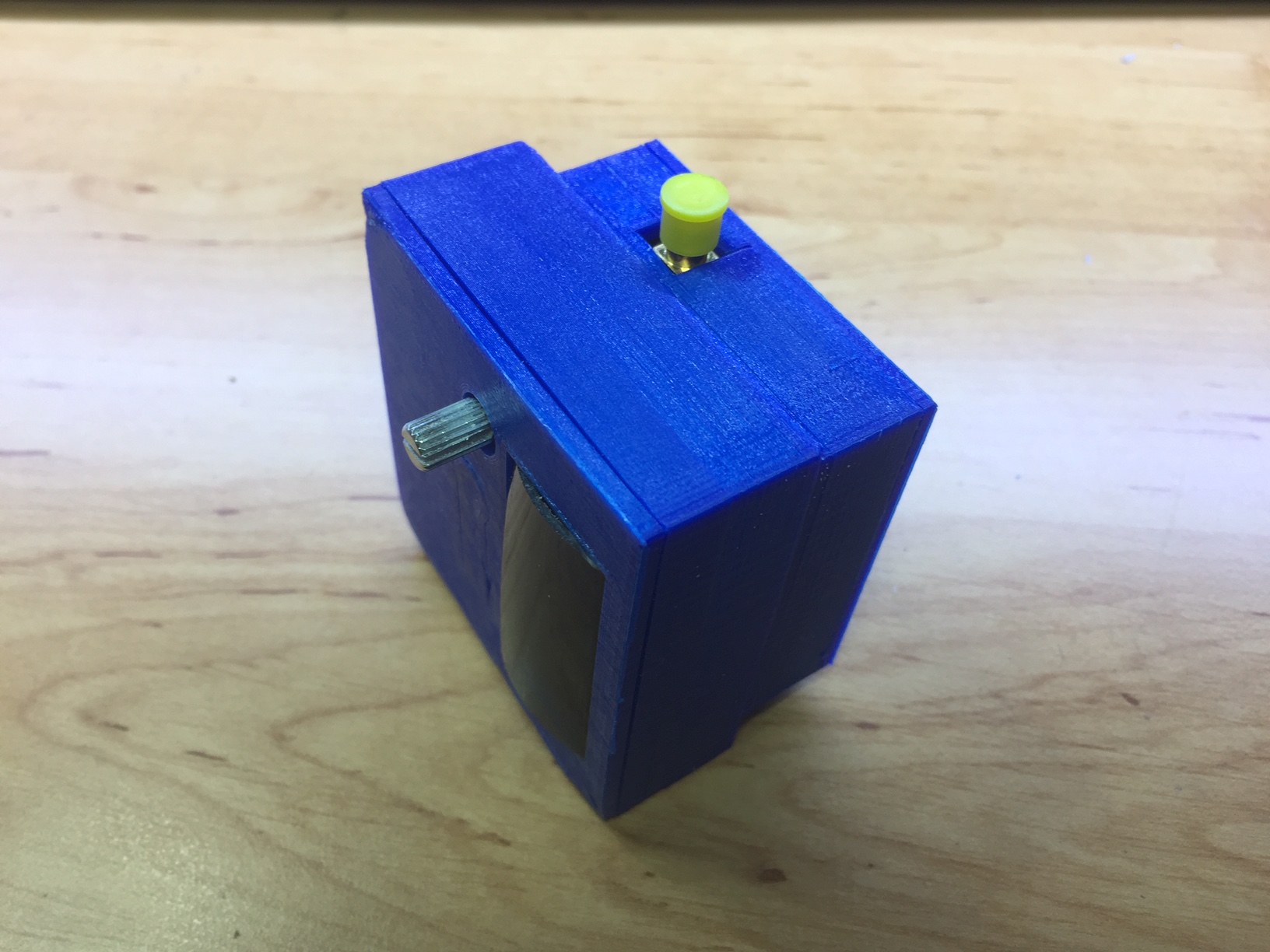

Pavel OK1IPS vytvořil neuvěřitelně rychle krabičku. Poskytl i STLka pro výrobu :).
A teďpřílohy:
Datasheet PE4302., Program pro Arduino , schema v Eaglu, spoj v Eaglu pro Arduino mini, schema v Eaglu, spoj v Eaglu pro Arduino nano,. subor pro výrobu spoje mini , subor pro výrobu spoje nano
Krabička: Horni díl , tělo, spodní díl.
